专利号: 2020103753431
申请人: 湖南唯电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

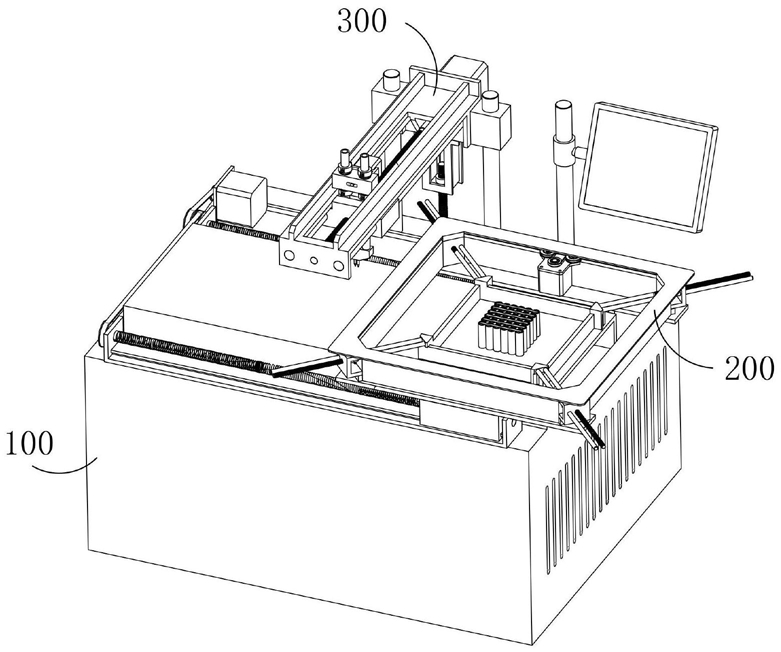

1.应用于锂电池组焊接的稳固组件,其特征在于,其包括水平安装于地面的控制台(100)以及安装于控制台(100)上端面的锂电池点焊装置(300),锂电池点焊装置(300)用于对锂电池进行点焊处理并使若干组锂电池固定为锂电池组;所述的锂电池点焊装置(300)包括进给机构(310)、点焊机构(320),进给机构(310)用于为点焊机构(320)给锂电池进行点焊过程中提供升降动力以及进给动力,点焊机构(320)用于对若干锂电池进行点焊并使若干组锂电池组合成锂电池组。2.根据权利要求1所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的进给机构(310)包括升降构件、进给构件,升降构件包括升降电机(311)、升降丝杆(312)、升降导杆(313)、安装支架(314)、推拉支架(315),升降电机(311)竖直固定安装于控制台(100)上,升降丝杆(312)与升降电机(311)的动力输出端之间通过联轴器进行同轴固定连接,升降导杆(313)竖直固定安装于控制台(100)上并且升降导杆(313)设置有两组;所述的安装支架(314)与升降导杆(313)之间活动连接并且两者之间构成滑动导向配合,推拉支架(315)固定安装于安装支架(314)的底部,推拉支架(315)还通过丝母安装于升降丝杆(312)的外部,升降丝杆(312)绕自身轴向转动并可牵引推拉支架(315)以及安装支架(314)沿升降导杆(313)的引导方向发生位移。3.根据权利要求2所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的进给构件包括进给电机(316)、进给丝杆(317)、进给导杆(318),进给电机(316)水平固定安装于安装支架(314)上,进给丝杆(317)与进给电机(316)的动力输出端之间通过联轴器进行同轴固定连接,进给丝杆(317)还活动安装于安装支架(314)上,进给丝杆(317)可绕自身轴向转动,进给导杆(318)的引导方向平行于进给丝杆(317)的轴向,进给导杆(318)固定安装于安装支架(314)上并且进给导杆(318)设置有两组。4.根据权利要求3所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的点焊机构(320)包括连接支架(321)、导向构件、连动构件、点焊机(329),连接支架(321)与进给导杆(318)之间活动连接并且两者之间构成滑动导向配合,连接支架(321)还通过丝母安装于进给丝杆(317)的外部,进给丝杆(317)绕自身轴向转动并可牵引连接支架(321)沿进给导杆(318)的引导方向发生位移。5.根据权利要求4所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的导向构件包括导向滑杆(322)、驱动块(323)、缓冲弹簧一(327)、缓冲弹簧二(328),导向滑杆(322)竖直活动安装于连接支架(321)上并可沿自身引导方向发生位移,导向滑杆(322)设置有两组,驱动块(323)水平活动安装于导向滑杆(322)外部并且两者之间构成滑动导向配合;所述的导向滑杆(322)的外部固定设置有抵触套环,抵触套环设置有两组并分别为位于驱动块(323)上方的上抵触套环、位于驱动块(323)下方的下抵触套环,所述的驱动块(323)的上端面设置有与导向滑杆(322)同轴布置的上抵触槽,驱动块(323)的下端面设置有与导向滑杆(322)同轴布置的下抵触槽;所述的缓冲弹簧一(327)套设于导向滑杆(322)的外部,缓冲弹簧一(327)的一端与上抵触套环接触、另一端与上抵触槽槽底接触,缓冲弹簧一(327)的弹力驱使驱动块(323)沿导向滑杆(322)的引导方向做下降运动,缓冲弹簧一(327)对应设置有两组并且上抵触套环、上抵触槽均对应设置有两组;所述的缓冲弹簧二(328)套设于导向滑杆(322)的外部,缓冲弹簧二(328)的一端与下

抵触套环接触、另一端与下抵触槽槽底接触,缓冲弹簧二(328)的弹力驱使驱动块(323)沿导向滑杆(322)的引导方向做上升运动,缓冲弹簧二(328)对应设置有两组并且下抵触套环、下抵触槽均对应设置有两组。6.根据权利要求5所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的连动构件包括驱动电机(324)、连动块(325)、连动杆(326),驱动电机(324)的输出轴轴向平行于进给电机(316)的输出轴轴向,并且驱动电机(324)固定安装于连接支架(321)上,连动块(325)偏心固定安装于驱动电机(324)的动力输出端;所述的驱动块(323)上设置有连动孔,并且连动孔的引导方向平行于地面并垂直于驱动电机(324)的输出轴轴向,所述的连动杆(326)的延伸方向平行于驱动电机(324)的输出轴轴向,连动杆(326)的一端与连动块(325)的自由端之间固定连接、另一端位于连动孔内,并且连动杆(326)与连动孔之间构成滑动导向配合。7.根据权利要求6所述的应用于锂电池组焊接的稳固组件,其特征在于,所述的点焊机(329)固定安装于两组导向滑杆(322)的底端。
