专利号: 2020103760223
申请人: 齐美兰
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

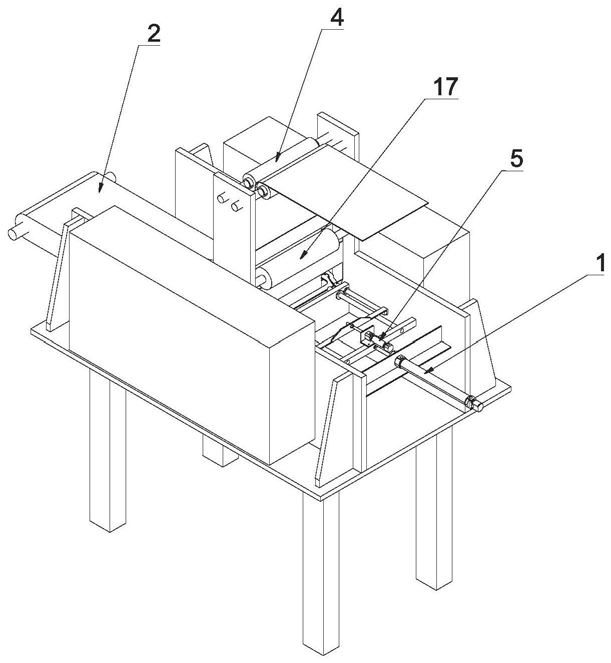

1.一种杯状口罩的折叠切片设备,其特征在于,包括上料机构、折叠送料机构以及切片机构;所述折叠送料机构和切片机构均设置在所述上料机构的下方;其中,所述上料机构包括上料辊组、驱动上料辊组转动的第一转动驱动机构、用于切断布料的切料辊组以及用于驱动所述切料辊组转动的第二转动驱动机构,所述切料辊组设置在上料辊组的下方,所述切料辊组包括切料辊以及支承辊,所述切料辊上设有切刀;所述折叠送料机构包括移动架、设置在移动架上的夹紧组件以及驱动夹紧组件前后移动的送料驱动机构,所述夹紧组件包括两组夹紧件以及驱动两组夹紧件闭合或分离的夹紧驱动机构,所述两组夹紧件分别设置在布料的两侧;沿着送料驱动机构的驱动方向,所述切片机构设置在两组夹紧件的前方,所述切片机构包括两个切片辊以及驱动切片辊转动的第三转动驱动机构,所述两个切片辊上均设有切片刀,所述切片刀的刀刃与杯状口罩展开时的轮廓一致,所述两个切片辊的轴向长度位于所述两组夹紧件之间;

每组夹紧件包括夹紧固定件以及夹紧转动件,所述夹紧固定件固定设置在移动架的前端;所述夹紧转动件包括转动连接块以及夹紧块,所述转动连接块的一端与夹紧固定件的外侧转动连接,所述转动连接块的另一端与夹紧驱动机构的动力输出轴转动连接,所述夹紧块连接在所述转动连接块的两个转动连接点之间。

2.根据权利要求1所述的杯状口罩的折叠切片设备,其特征在于,所述夹紧驱动机构的动力输出轴与所述转动连接块之间设有动力过渡件,该动力过渡件的一端与所述转动连接块转动连接,另一端向内弯曲设置且与夹紧驱动机构的动力输出轴转动连接。

3.根据权利要求2所述的杯状口罩的折叠切片设备,其特征在于,所述两组夹紧件的动力过渡件的后端均转动连接有驱动轴,所述两组夹紧件的两个驱动轴之间连接有驱动板;

所述两组夹紧件共用一个夹紧驱动机构,且所述夹紧驱动机构由气缸构成,该气缸的缸体固定连接在所述移动架上,该气缸的伸缩件与所述驱动板连接。

4.根据权利要求3所述的杯状口罩的折叠切片设备,其特征在于,所述移动架包括驱动安装杆以及两个驱动连接杆,所述两个驱动连接杆的一端均连接在驱动安装杆上,另一端均向前延伸设置;所述送料驱动机构的动力输出轴与所述驱动安装杆连接;所述夹紧驱动机构设置在所述驱动安装杆上,所述夹紧固定件连接在所述两个驱动连接杆的前端部上。

5.根据权利要求4所述的杯状口罩的折叠切片设备,其特征在于,所述驱动轴与所述驱动连接杆均由导向柱杆构成,机架上设有与所述驱动轴和驱动连接杆匹配的导套。

6.根据权利要求1所述的杯状口罩的折叠切片设备,其特征在于,所述夹紧组件与所述切片机构之间设有导向保护筒,该导向保护筒上设有用于布料移动的上料腔,该导向保护筒的两侧与所述切料辊组和所述夹紧件的对应处均设有镂空槽,所述切料辊和支承辊分别设置在所述导向保护筒的两侧。

7.根据权利要求1所述的杯状口罩的折叠切片设备,其特征在于,所述夹紧组件与所述切片机构之间设有折叠导向组件,该折叠导向组件包括两个上下相对设置的导向板;沿着布料的移动方向,所述两个导向板之间的间隙从后往前逐渐缩小。

8.根据权利要求7所述的杯状口罩的折叠切片设备,其特征在于,所述折叠导向组件还包括压紧辊组以及驱动压紧辊组转动的第四转动驱动机构,所述压紧辊组设置在所述导向板的前方。

9.根据权利要求1所述的杯状口罩的折叠切片设备,其特征在于,所述切料辊组的前方设有出料辊组以及驱动出料辊组转动的第五转动驱动机构。
