专利号: 2020103764277
申请人: 宁波大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

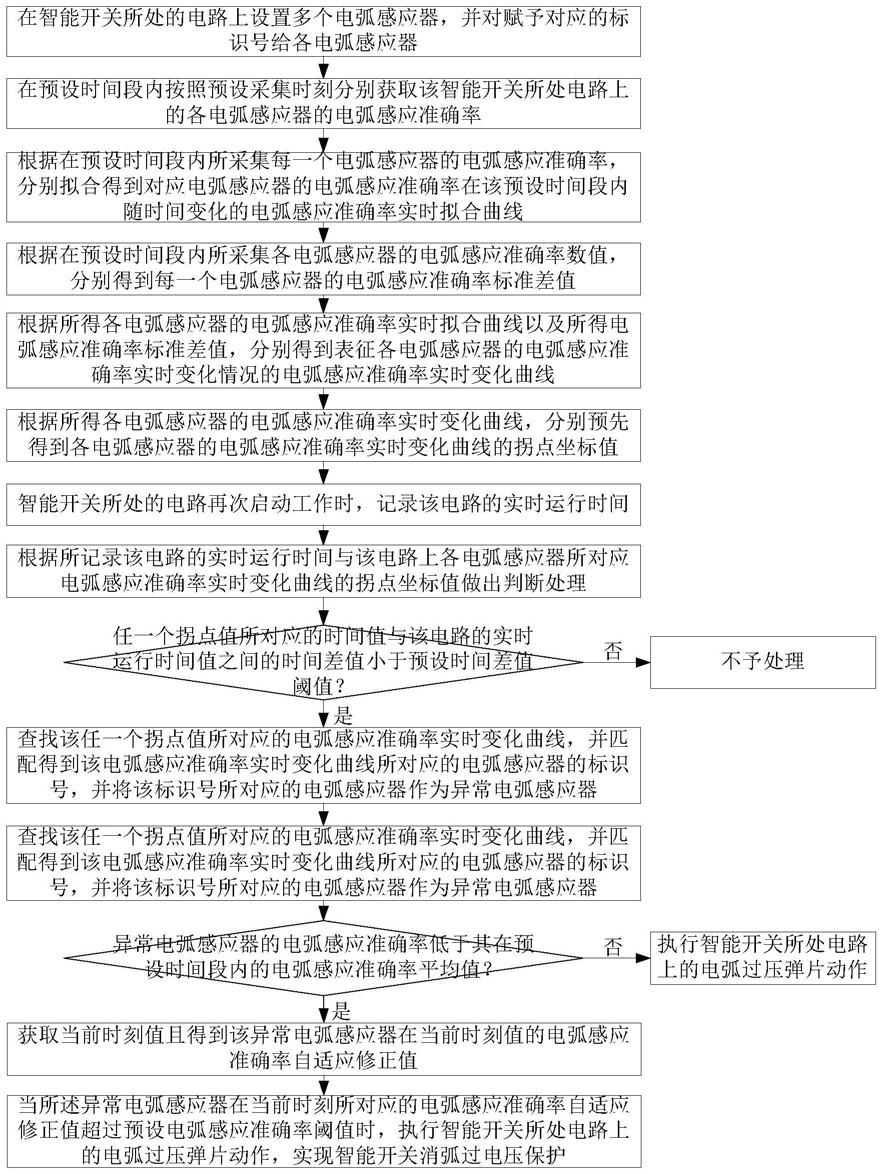

1.一种智能开关消弧过电压保护方法,其特征在于,包括如下步骤:步骤1,在智能开关所处的电路上设置多个电弧感应器,并赋予对应的标识号给各电弧感应器;其中,该智能开关所处电路上的电弧感应器总数量标记为M,第m个电弧感应器的标识号标记为Arcsensorm,1≤m≤M;

步骤2,在预设时间段内按照预设采集时刻分别获取该智能开关所处电路上的各电弧感应器的电弧感应准确率;其中,该预设时间段标记为T,该预设时间段T内的预设采集时刻总数量标记为Ns,在预设时间段T内的第n个预设采集时刻tn所采集电弧感应器Arcsensorm的电弧感应准确率标记为 0≤tn≤T;

步骤3,根据在预设时间段内所采集每一个电弧感应器的电弧感应准确率,分别拟合得到对应电弧感应器的电弧感应准确率在该预设时间段内随时间变化的电弧感应准确率实时拟合曲线;其中,电弧感应器Arcsensorm的电弧感应准确率实时拟合曲线标记为x为预设时间段T内的时间变量,y为预设时间段T内的电弧感应准确率实时值;

步骤4,根据在预设时间段内所采集各电弧感应器的电弧感应准确率数值,分别得到每一个电弧感应器的电弧感应准确率标准差值;其中,电弧感应器Arcsensorm的电弧感应准确率标准差值标记为

为电弧感应器Arcsensorm在预设时间段T内的电弧感应准确率平均值;

步骤5,根据所得各电弧感应器的电弧感应准确率实时拟合曲线以及所得电弧感应准确率标准差值,分别得到表征各电弧感应器的电弧感应准确率实时变化情况的电弧感应准确率实时变化曲线;其中,电弧感应器Arcsensorm的电弧感应准确率实时变化曲线标记为步骤6,根据所得各电弧感应器的电弧感应准确率实时变化曲线,分别预先得到各电弧感应器的电弧感应准确率实时变化曲线的拐点坐标值;其中,假设电弧感应器Arcsensorm的电弧感应准确率实时变化曲线 具有 个拐点,电弧感应准确率实时变化曲线 的第k个拐点坐标标记为

为电弧感应准确率实时变化曲线

关于时间变量t的二阶导数;

步骤7,在智能开关所处的电路再次启动工作时,记录该电路的实时运行时间;

步骤8,根据所记录该电路的实时运行时间与该电路上各电弧感应器所对应电弧感应准确率实时变化曲线的拐点坐标值做出判断处理:当任一个拐点值所对应的时间值与该电路的实时运行时间值之间的时间差值小于预设时间差值阈值时,转入步骤9;否则,不予处理;

步骤9,查找该任一个拐点值所对应的电弧感应准确率实时变化曲线,并匹配得到该电弧感应准确率实时变化曲线所对应的电弧感应器的标识号,并将该标识号所对应的电弧感应器作为异常电弧感应器;其中,该异常电弧感应器在步骤1中的标识号为Arcsensorz,1≤z≤M;

步骤10,当所述异常电弧感应器的电弧感应准确率低于其在预设时间段内的电弧感应准确率平均值时,获取当前时刻值且得到该异常电弧感应器在当前时刻值的电弧感应准确率自适应修正值;否则,执行智能开关所处电路上的电弧过压弹片动作;其中,获取的当前时刻值标记为tNow,该异常电弧感应器Arcsensorz在当前时刻值tNow的电弧感应准确率自适应修正值标记为

步骤11,当所述异常电弧感应器在当前时刻所对应的电弧感应准确率自适应修正值超过预设电弧感应准确率阈值时,执行智能开关所处电路上的电弧过压弹片动作,实现智能开关消弧过电压保护。
