专利号: 202010377601X
申请人: 泰兴市致远知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

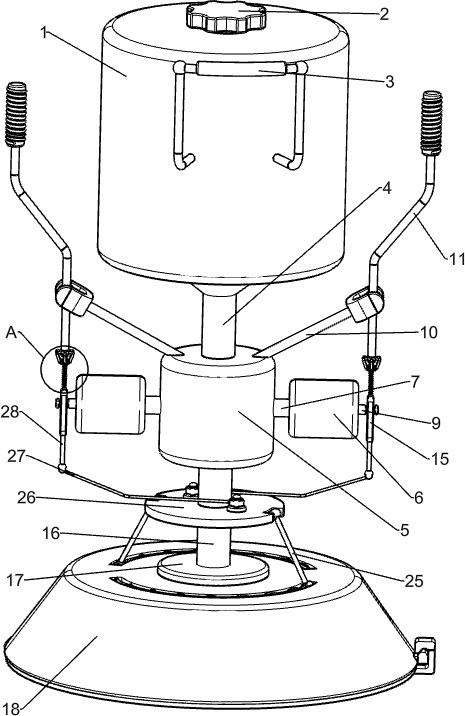

1.一种皮肤科术前用定位消毒装置,其特征在于,包括有:储药组件;

动力组件,安装在储药组件上,通过转动的方式提供动力;

喷药组件,安装在动力组件上,通过推动的方式进行喷药。

2.按照权利要求1所述的一种皮肤科术前用定位消毒装置,其特征在于,储药组件包括有:储药筒;进药管,进药管带有盖,安装在储药筒上;把手,安装在储药筒上;圆管,圆管带有单向阀,安装在储药筒上。

3.按照权利要求2所述的一种皮肤科术前用定位消毒装置,其特征在于,动力组件包括有:圆筒,安装在圆管上;缸体,缸体为两个,对称安装在圆筒上;

连接管,连接管为两个,均安装在缸体与圆筒之间;

活塞,活塞为两个,均滑动式安装在缸体内;

第一弹簧,第一弹簧为两个,均安装在活塞与缸体之间;

推杆,推杆为两个,均安装在活塞上;

安装杆,安装杆为两个,对称安装在圆筒上;

异型杆,异型杆为两个,均转动式安装在安装杆上;

螺杆,螺杆为两个,均滑动式安装在异型杆上;

轴套,轴套为两个,均转动式安装在异型杆上;

螺母,螺母为两个,均安装在轴套上,螺母均与螺杆配合;

导轨,导轨为两个,均安装在螺杆上,推杆外端与导轨滑动式配合。

4.按照权利要求3所述的一种皮肤科术前用定位消毒装置,其特征在于,喷药组件包括有:出药管,安装在圆筒上;

储药圆盘,安装在出药管上;

锥形罩,安装在储药圆盘上;

框体,安装在储药圆盘上;

喷头,喷头为两排,安装在框体上。

5.按照权利要求4所述的一种皮肤科术前用定位消毒装置,其特征在于,还包括有:第二弹簧,第二弹簧为两个,均安装在滑套与锥形罩之间;

弧形导杆,弧形导杆为两个,锥形罩上对称开有弧形孔,均安装在弧形孔内;

滑套,滑套为两个,均滑动式安装在弧形导杆上;

第一连接杆,第一连接杆为两个,均安装在滑套上;

转盘,安装在出药管上;

拉杆,拉杆为两个,均安装在第二连接杆上,拉杆端部均与转盘转动式连接;

第二连接杆,第二连接杆为两个,均安装在导轨上。

6.按照权利要求5所述的一种皮肤科术前用定位消毒装置,其特征在于,还包括有:楔形块,安装在锥形罩上;

挡板,转动式安装在锥形罩上;

安装块,安装在挡板上;

卡块,转动式安装在安装块上;

扭力弹簧,安装在卡块与安装块之间。
