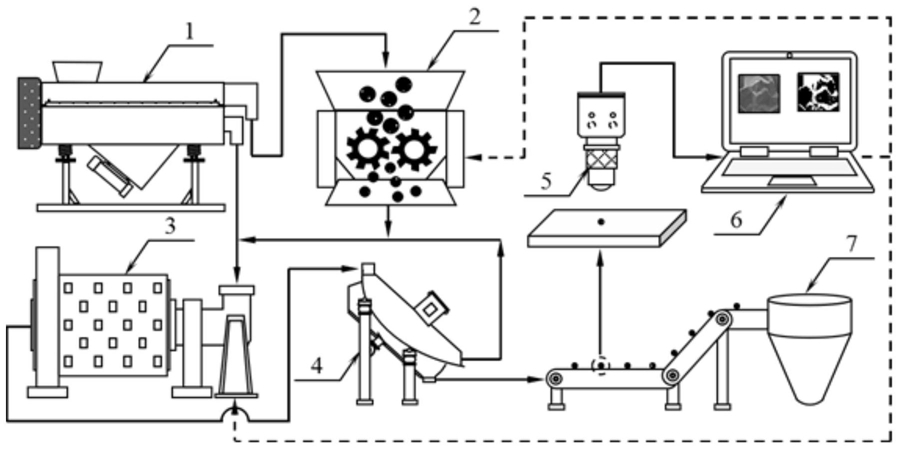

1.一种基于断口特征判据的矿物解离系统,其特征在于,包括集成设置的破碎系统(2)、磨矿解离系统(3)、分级筛分系统(4)、相机拍摄系统(5)、图像处理与计算系统(6)和矿石颗粒收集系统(7);
所述图像处理与计算系统(6)用于对相机拍摄到的矿石颗粒断口形貌进行处理分析,获取矿石颗粒的解离度大小;
具体包括如下步骤:
步骤1:基于颗粒体积分形维数计算矿物颗粒筛下累计产率分布函数;
步骤2:基于颗粒表面分形维数计算颗粒比表面积函数;
步骤3:基于矿物颗粒筛下累计产率连续分布函数、颗粒比表面积函数计算颗粒解离度;
步骤3包括如下步骤:
步骤3.1:基于矿物颗粒筛下累计产率连续分布函数,得到各粒级重量的概率密度分布函数dy和各粒级颗粒个数的概率密度分布函数dN;
步骤3.2:根据各粒级颗粒个数概率密度分布函数dN、颗粒比表面积函数、颗粒表面分形维数Ds与颗粒体积分形维数D,得到各粒级颗粒表面积概率密度分布函数;
步骤3.3:利用各粒级颗粒表面积概率密度分布函数,得到颗粒解离表面积求解公式,计算得到颗粒沿晶断裂表面积A沿晶与颗粒穿晶断裂表面积A穿晶;
步骤3.4:沿晶断裂的表面积占沿晶断裂和穿晶断裂的表面积之和的比值为矿物单体解离度。
2.根据权利要求1所述的基于断口特征判据的矿物解离系统,其特征在于,还包括预先筛分系统(1)。
3.根据权利要求2所述的基于断口特征判据的矿物解离系统,其特征在于,所述预先筛分系统(1)与破碎系统(2)采用水平并列布置方式;
所述磨矿解离系统(3)设于预先筛分系统(1)的下方,所述分级筛分系统(4)位于磨矿解离系统(3)下方。
4.根据权利要求3所述的基于断口特征判据的矿物解离系统,其特征在于,所述预先筛分系统(1)与破碎系统(2)通过皮带运输机连接。
5.根据权利要求3所述的基于断口特征判据的矿物解离系统,其特征在于,所述预先筛分系统(1)的出料口位于所述磨矿解离系统(3)的进料口的上方,所述磨矿解离系统(3)的出料口与所述分级筛分系统(4)的进料口通过管道流槽连通。
6.根据权利要求1所述的基于断口特征判据的矿物解离系统,其特征在于,所述破碎系统(2)包括鄂式破碎机、圆锥破碎机、辊式破碎机、冲击式破碎机的一种。
7.根据权利要求1所述的基于断口特征判据的矿物解离系统,其特征在于,所述磨矿解离系统(3)包括球磨机、棒磨机或自磨机中的一种。
8.根据权利要求1所述的基于断口特征判据的矿物解离系统,其特征在于,所述相机拍摄系统(5)用于对粉碎解离后的矿石颗粒断口形貌特征进行拍照统计。
9.一种基于断口特征判据的矿物解离方法,其特征在于,利用权利要求1至8任一项所述的基于断口特征判据的矿物解离系统。
