专利号: 2020103789096
申请人: 永康克卡自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

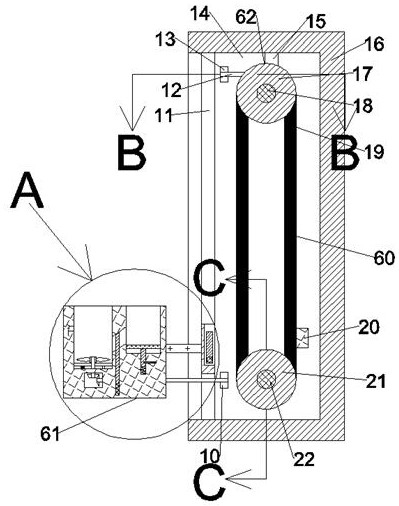

1.一种水泥提升搅拌设备,包括升降箱,其特征在于:所述升降箱内设有传动腔,所述传动腔内设有升降机构,所述升降机构包括固定在所述传动腔后侧内壁的转动电机,所述转动电机前端面转动设有电机轴,所述电机轴上固定设有电机带轮;所述传动腔内设有搅拌机构,所述搅拌机构包括设置在所述传动腔后侧内壁的移动槽,所述移动槽内能够上下移动设有移动块,所述移动块内设有收纳槽,所述收纳槽后侧内壁前后贯通设有扭簧槽,所述扭簧槽内转动设有转动轴,所述转动轴上从后往前依次固定设有绕线轮与转动板,所述绕线轮上绕有细线,所述转动轴与所述扭簧槽间设有扭簧,所述移动块左端面固定设有连接杆,所述连接杆左端面固定设有移动框,所述移动框上端面设有开口向上的搅拌腔,所述搅拌腔吸啊侧内壁转动设有竖轴,所述竖轴上从下往上依次固定设有接触锥齿轮与搅拌扇叶,所述搅拌腔内能够上下移动设有检测板,所述检测板下端面与所述搅拌腔下侧内壁间连接有连接弹簧,所述检测板下端面连接有拉绳;所述传动腔内设有转动机构,所述转动机构包括固定在所述传动腔上侧内壁的固定板。

2.根据权利要求 1 所述的一种水泥提升搅拌设备,其特征在于:所述传动腔后侧内壁转动设有从动轴,所述从动轴上固定设有从动轮,所述从动轮与所述电机带轮上绕有皮带,所述皮带上固定设有阻挡块。

3.根据权利要求 1 所述的一种水泥提升搅拌设备,其特征在于:所述搅拌腔左侧内壁设有水管,所述移动框上端面设有开口向上的放置腔,所述放置腔左侧内壁与所述搅拌腔右侧内壁间连通设有连通口,所述连通口下侧内壁设有阻挡槽,所述阻挡槽内能够上下移动设有阻挡板,所述阻挡板下端面与所述阻挡槽下侧内壁间连接有复位弹簧,所述阻挡板下端面连接有所述拉绳,所述放置腔内能够上下移动设有承重板,所述放置腔下侧内壁设有开口向上的升降槽,所述升降槽内能够上下移动设有移动杆,所述移动杆上端面固定设有所述承重板,所述移动杆下端面与所述升降槽下侧内壁间连接有伸缩弹簧,所述移动杆右端面设有检测槽,所述升降槽右侧内壁设有横槽,所述横槽内能够左右移动设有检测杆,所述检测杆右端面与所述横槽右侧内壁间连接有检测弹簧,所述检测杆右端面连接有所述细线,所述移动框内设有锥齿轮腔,所述锥齿轮腔右侧内壁转动设有横轴,所述横轴上从左往右依次传动锥齿轮与移动齿轮。

4.根据权利要求 1所述的一种水泥提升搅拌设备,其特征在于:所述固定板左端面固定设有传动电机,所述传动电机左端面转动设有传动轴,所述传动轴上固定设有电机齿轮。

5.根据权利要求 3所述的一种水泥提升搅拌设备,其特征在于:所述移动齿轮向上移动能与所述电机齿轮啮合,所述检测弹簧弹性力大于所述扭簧弹性力,所述弹性力大于所述复位弹簧弹性力。
