1.一种射流泵-双螺杆泵同井注采复合举升系统，其特征在于：这种射流泵-双螺杆泵

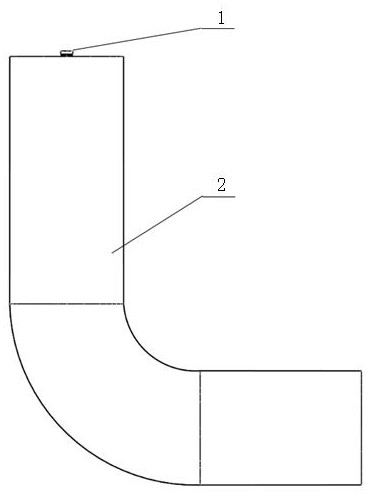

同井注采复合举升系统包括采出系统、井下油水分离系统和注入系统；采出系统包括上螺杆泵（3）、导流叶片（13）、储液腔（11）、上接口（1），上接口（1）通过螺纹连接在套管（2）顶部，上接口（1）连接上螺杆泵（3）出口，上螺杆泵（3）设置于油管（4）内，上螺杆泵（3）通过上联轴器（5）与旋流器溢流管（7）相连接；上封隔器（6）和下封隔器（17）将油管（4）和套管（2）间的环形空间隔出储液腔（11），油管（4）上设有的进液孔（15）与储液腔（11）相通，储液腔（11）内设有的导流叶片（13）与油管（4）焊接连接，油管（4）上设有楔形导流孔（8），楔形导流孔（8）一端与旋流器入口（9）相通，楔形导流孔（8）另一端与储液腔（11）相通；

井下油水分离系统为水力旋流器（10），水力旋流器（10）设置于储液腔（11）对应的油管（4）内，旋流器底流管通过下联轴器（14）连接下螺杆泵（16）入口；

注入系统包括下螺杆泵（16）、射流泵（24）、桥式封隔器（20），下螺杆泵（16）出口位于储液腔（11）之下，下螺杆泵（16）出口与出液管（18）连接，出液管（18）连接射流泵（24），射流泵（24）包含喷嘴（21）、喉管（27）、扩散管（26），桥式封隔器（20）与喉管（27）焊接连接，油管（4）内设置有封液板，封液板将扩散管（26）出口封闭，扩散管管壁设有导液孔；桥式封隔器（20）包含球阀（22）和封隔器导液孔（23），球阀（22）的入口与油管（4）与套管（2）之间的环形空间相通，球阀（22）的出口与射流泵进液孔（19）相通，封隔器导液孔（23）将桥式封隔器（20）两端的油管（4）导通。

2.根据权利要求1所述的射流泵-双螺杆泵同井注采复合举升系统，其特征在于：所述

的上接口（1）与上螺杆泵（3）焊接连接，上螺杆泵（3）下方连接上联轴器（5），上联轴器（5）下方与旋流器溢流管（7）相连接。

3.根据权利要求2所述的射流泵-双螺杆泵同井注采复合举升系统，其特征在于：所述

的进液孔（15）设置在下封隔器（17）上方的油管（4）处。

4.根据权利要求3所述的射流泵-双螺杆泵同井注采复合举升系统，其特征在于：所述

的水力旋流器（10）上端旋流器溢流管（7）通过螺纹连接上联轴器（5），水力旋流器（10）下端旋流器底流管（12）通过螺纹连接下联轴器（14）。

5.一种权利要求4所述的射流泵-双螺杆泵同井注采复合举升系统进行注采复合举升

的方法，其特征在于：

被输送流体在水力旋流器内在离心力的作用下进行油水分离，含油量高的液体在上螺

杆泵（3）的动力驱动下，从旋流器溢流管（7）经上接口（1）流向地面装置；含水量高的液体在下螺杆泵（16）的作用下，从旋流器底流管（12）流出经过出液管（18）流向射流泵（24），从喷嘴（21）高速喷出时，在喉管（27）入口处因周围的空气被射流卷走而形成真空，被输送流体从油管（4）和套管（2）环空处吸入，被输送流体推动球阀（22）通过射流泵进液孔（19）流进射流泵（24），两股流体在喉管（27）中混合并进行动量交换，使被输送流体的动能增加，最后通过扩散管（26）将大部分动能转换为压力能，被输送流体从导流孔（25）流出，沿着封隔器导液孔（23）流进油管（4），经油管（4）壁上的进液孔（15）流进储液腔（11），经导流叶片（13）加速后，从楔形导流孔（8）进入通过旋流器入口（9）进入水力旋流器（10）进行油水分离。
