专利号: 2020103831996
申请人: 桐乡市隆源纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

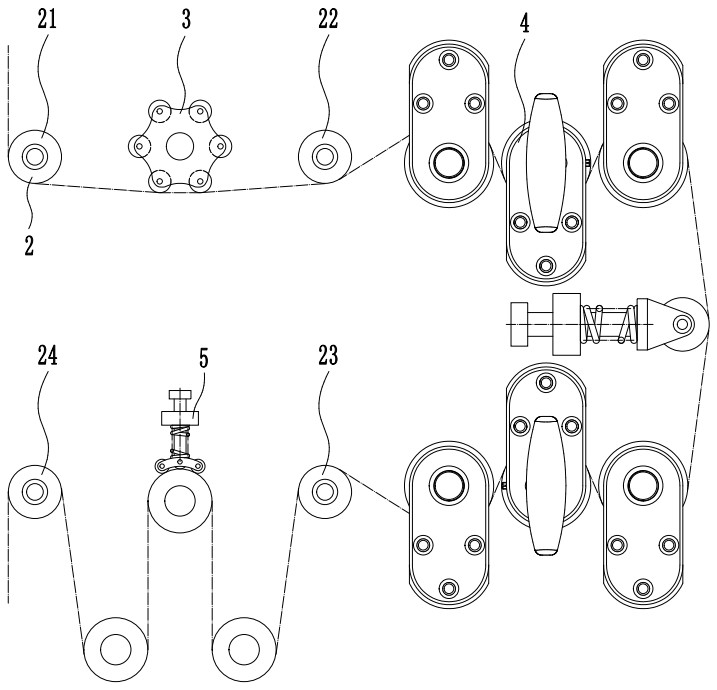

1.一种纱线牵伸去毛羽设备,包括机架体、导向装置、上蜡装置、牵伸装置、去毛羽装置,所述导向装置包括第一导向辊、第二导向辊、第三导向辊、第四导向辊,所述第一导向辊、第二导向辊、第三导向辊、第四导向辊都可转动设置在机架体上,并且第一导向辊、第二导向辊、第三导向辊、第四导向辊相互平行,其特征在于:所述上蜡装置设置在第一导向辊和第二导向辊之间,所述上蜡装置包括上蜡支承轴、上蜡支承盘、上蜡机构、蜡块更换驱动锥齿轮、蜡块更换从动锥齿轮、蜡块更换驱动电机、蜡块更换驱动电机支座,所述上蜡支承轴可转动设置在机架体上,所述上蜡支承盘的数量为两个,并且同轴心设置在上蜡支承轴上,所述上蜡机构均布安装在两个上蜡支承盘上,所述上蜡机构包括蜡块和两个上蜡组件,两个上蜡组件分别安装在两个上蜡支承盘上,所述上蜡组件包括蜡块顶杆、蜡块顶杆支承座、顶杆压簧,所述蜡块顶杆支承座安装在上蜡支承盘的内侧,所述蜡块顶杆支承座内设置有顶杆滑槽和顶尖槽,所述顶杆滑槽和顶尖槽同轴心设置,所述蜡块顶杆上设置有顶杆滑动台阶,所述蜡块顶杆的一端设置有蜡块顶尖,所述蜡块顶杆的另一端设置有顶杆限位块,所述蜡块顶杆穿过上蜡支承盘、顶杆滑槽、顶尖槽,并且蜡块顶杆上的顶杆滑动台阶和顶杆滑槽可滑动连接,所述顶杆压簧位于蜡块顶杆支承座的顶杆滑槽内,所述顶杆压簧和蜡块顶杆同轴心设置,所述顶杆压簧的一端和顶杆滑动台阶贴合,所述顶杆压簧的另一端和上蜡支承盘贴合,所述蜡块由两个蜡块顶杆的蜡块顶尖实现支承,所述蜡块更换从动锥齿轮同轴心设置在上蜡支承轴的一端,所述蜡块更换驱动电机支座安装在机架体上,所述蜡块更换驱动电机安装在蜡块更换驱动电机支座上,所述蜡块更换驱动电机和蜡块更换驱动锥齿轮同轴连接,所述蜡块更换驱动锥齿轮和蜡块更换从动锥齿轮啮合,

所述牵伸装置设置在第二导向辊和第三导向辊之间,所述牵伸装置包括第一牵伸机构、第二牵伸机构、牵伸驱动机构、牵伸张紧机构,所述牵伸张紧机构设置在第一牵伸机构和第二牵伸机构之间,所述牵伸张紧机构包括牵伸张紧轮、牵伸张紧轮支座、牵伸张紧滑杆、牵伸张紧滑杆限位块、牵伸张紧压簧、牵伸张紧支承座,所述牵伸张紧支承座固定在机架体上,所述牵伸张紧滑杆可滑动设置牵伸张紧支承座上,所述牵伸张紧滑杆的一端设置有牵伸张紧滑杆限位块,所述牵伸张紧轮支座安装在牵伸张紧滑杆的另一端,所述牵伸张紧轮可转动设置在牵伸张紧轮支座上,所述牵伸张紧压簧和牵伸张紧滑杆同轴心设置,所述牵伸张紧压簧的一端和牵伸张紧轮支座贴合,所述牵伸张紧压簧的另一端和牵伸张紧支承座贴合,所述第一牵伸机构包括第一主动牵伸组件、第一调节牵伸组件、第一从动牵伸组件,所述第一调节牵伸组件设置在第一主动牵伸组件和第一从动牵伸组件之间,所述第一主动牵伸组件包括第一主动牵伸支板、第一主动牵伸胶辊、第一主动牵伸扩口辊,所述第一主动牵伸支板的数量为两个,并且固定在机架体上,所述第一主动牵伸胶辊包括第一主动牵伸胶体筒、第一主动牵伸辊体、第一主动牵伸胶辊支承轴承,所述第一主动牵伸胶体筒同轴心安装在第一主动牵伸辊体上,所述第一主动牵伸辊体通过第一主动牵伸胶辊支承轴承可转动设置在两个第一主动牵伸支板上,所述第一主动牵伸扩口辊固定在两个第一主动牵伸支板上,并且第一主动牵伸扩口辊位于第一主动牵伸胶辊的上方,所述第一调节牵伸组件包括第一调节牵伸支板、第一调节牵伸胶辊、第一调节牵伸凸轮、第一调节限位螺钉、第一调节把手、第一调节牵伸扩口辊,所述第一调节牵伸支板的数量为两个,并且固定在机架体上,所述第一调节牵伸支板的外侧设置有第一调节U型槽,所述第一调节牵伸支板的内侧设置有第一凸轮调节槽,所述第一调节U型槽和第一凸轮调节槽相互贯通,所述第一调节牵伸支板的侧端设置有第一凸轮限位调节螺孔,所述第一凸轮限位调节螺孔位于第一凸轮调节槽的侧端,所述第一调节牵伸胶辊包括第一调节牵伸辊体、第一调节牵伸胶辊支承轴承、第一调节牵伸胶体筒,所述第一调节牵伸胶体筒通过第一调节牵伸胶辊支承轴承可转动设置在第一调节牵伸辊体上,所述第一调节牵伸辊体的两端设置有第一凸轮安装段,所述第一调节牵伸凸轮的数量为两个,所述第一调节牵伸辊体上的第一凸轮安装段和第一调节牵伸凸轮上的连接孔上都设置有第一止转斜面,两个第一调节牵伸凸轮分别卡接在第一调节牵伸辊体两端的第一凸轮安装段上,并且两个第一调节牵伸凸轮分别位于两个第一调节牵伸支板的第一凸轮调节槽内,所述第一调节限位螺钉和第一调节牵伸支板上的第一凸轮限位调节螺孔螺纹连接,所述第一调节牵伸辊体的两端分别穿过两个第一调节牵伸支板上的第一调节U型槽,并且第一调节牵伸辊体的一端设置有第一调节把手,所述第一调节牵伸扩口辊固定在两个第一调节牵伸支板上,并且第一调节牵伸扩口辊位于第一调节牵伸胶辊的下方,所述第一调节牵伸扩口辊的上端两侧对称设置有第一调节牵伸扩口凸台,所述第一从动牵伸组件包括第一从动牵伸支板、第一从动牵伸胶辊、第一从动牵伸扩口辊,所述第一从动牵伸支板的数量为两个,并且固定在机架体上,所述第一从动牵伸胶辊包括第一从动牵伸胶体筒、第一从动牵伸辊体、第一从动牵伸胶辊支承轴承,所述第一从动牵伸胶体筒同轴心安装在第一从动牵伸辊体上,所述第一从动牵伸辊体通过第一从动牵伸胶辊支承轴承可转动设置在两个第一从动牵伸支板上,所述第一从动牵伸扩口辊固定在两个第一从动牵伸支板上,并且第一从动牵伸扩口辊位于第一从动牵伸胶辊的上方,所述第二牵伸机构包括第二主动牵伸组件、第二调节牵伸组件、第二从动牵伸组件,所述第二调节牵伸组件设置在第二主动牵伸组件和第二从动牵伸组件之间,所述第二主动牵伸组件包括第二主动牵伸支板、第二主动牵伸胶辊、第二主动牵伸扩口辊,所述第二主动牵伸支板的数量为两个,并且固定在机架体上,所述第二主动牵伸胶辊包括第二主动牵伸胶体筒、第二主动牵伸辊体、第二主动牵伸胶辊支承轴承,所述第二主动牵伸胶体筒同轴心安装在第二主动牵伸辊体上,所述第二主动牵伸辊体通过第二主动牵伸胶辊支承轴承可转动设置在两个第二主动牵伸支板上,所述第二主动牵伸扩口辊固定在两个第二主动牵伸支板上,并且第二主动牵伸扩口辊位于第二主动牵伸胶辊的下方,所述第二调节牵伸组件包括第二调节牵伸支板、第二调节牵伸胶辊、第二调节牵伸凸轮、第二调节限位螺钉、第二调节把手、第二调节牵伸扩口辊,所述第二调节牵伸支板的数量为两个,并且固定在机架体上,所述第二调节牵伸支板的外侧设置有第二调节U型槽,所述第二调节牵伸支板的内侧设置有第二凸轮调节槽,所述第二调节U型槽和第二凸轮调节槽相互贯通,所述第二调节牵伸支板的侧端设置有第二凸轮限位调节螺孔,所述第二凸轮限位调节螺孔位于第二凸轮调节槽的侧端,所述第二调节牵伸胶辊包括第二调节牵伸辊体、第二调节牵伸胶辊支承轴承、第二调节牵伸胶体筒,所述第二调节牵伸胶体筒通过第二调节牵伸胶辊支承轴承可转动设置在第二调节牵伸辊体上,所述第二调节牵伸辊体的两端设置有第二凸轮安装段,所述第二调节牵伸凸轮的数量为两个,所述第二调节牵伸辊体上的第二凸轮安装段和第二调节牵伸凸轮上的连接孔上都设置有第二止转斜面,两个第二调节牵伸凸轮分别卡接在第二调节牵伸辊体两端的第二凸轮安装段上,并且两个第二调节牵伸凸轮分别位于两个第二调节牵伸支板的第二凸轮调节槽内,所述第二调节限位螺钉和第二调节牵伸支板上的第二凸轮限位调节螺孔螺纹连接,所述第二调节牵伸辊体的两端分别穿过两个第二调节牵伸支板上的第二调节U型槽,并且第二调节牵伸辊体的一端设置有第二调节把手,所述第二调节牵伸扩口辊固定在两个第二调节牵伸支板上,并且第二调节牵伸扩口辊位于第二调节牵伸胶辊的上方,所述第二调节牵伸扩口辊的下端两侧对称设置有第二调节牵伸扩口凸台,所述第二从动牵伸组件包括第二从动牵伸支板、第二从动牵伸胶辊、第二从动牵伸扩口辊,所述第二从动牵伸支板的数量为两个,并且固定在机架体上,所述第二从动牵伸胶辊包括第二从动牵伸胶体筒、第二从动牵伸辊体、第二从动牵伸胶辊支承轴承,所述第二从动牵伸胶体筒同轴心安装在第二从动牵伸辊体上,所述第二从动牵伸辊体通过第二从动牵伸胶辊支承轴承可转动设置在两个第二从动牵伸支板上,所述第二从动牵伸扩口辊固定在两个第二从动牵伸支板上,并且第二从动牵伸扩口辊位于第二从动牵伸胶辊的下方,所述牵伸驱动机构包括牵伸驱动电机、第一牵伸带轮、第二牵伸带轮、牵伸传动皮带,所述第一牵伸带轮同轴心安装在第一主动牵伸辊体的一端,所述第二牵伸带轮同轴心设置在第二主动牵伸辊体的一端,所述第一牵伸带轮和第二牵伸带轮通过牵伸传动皮带连接,所述牵伸驱动电机安装在机架体上,所述牵伸驱动电机和第二主动牵伸辊体同轴连接,第一牵伸带轮的直径大于第二牵伸带轮的直径,所述去毛羽装置设置在第三导向辊和第四导向辊之间,所述去毛羽装置包括第一去毛羽支承辊、第二去毛羽支承辊、去毛羽机构,所述第一去毛羽支承辊和第二去毛羽支承辊都可转动设置在机架体上,所述去毛羽机构设置在第一去毛羽支承辊和第二去毛羽支承辊之间,所述去毛羽机构包括去毛羽搓捻辊、去毛羽搓捻帘、去毛羽搓捻帘支承辊、去毛羽搓捻压力组件、去毛羽搓捻支承座,所述去毛羽搓捻辊可转动设置在机架体上,并且和第一去毛羽支承辊、第二去毛羽支承辊相互平行,所述去毛羽搓捻支承座固定在机架体上,所述去毛羽搓捻压力组件的数量为两个,且安装在去毛羽搓捻支承座的两侧,所述去毛羽搓捻压力组件包括去毛羽搓捻压力顶杆、去毛羽搓捻压力顶杆限位块、去毛羽搓捻压簧、去毛羽搓捻弧形架,所述去毛羽搓捻压力顶杆可上下滑动设置在去毛羽搓捻支承座上,所述去毛羽搓捻压力顶杆限位块安装在去毛羽搓捻压力顶杆的上侧,所述去毛羽搓捻弧形架安装在去毛羽搓捻压力顶杆的下侧,所述去毛羽搓捻压簧和去毛羽搓捻压力顶杆同轴心设置,所述去毛羽搓捻压簧的上端和去毛羽搓捻支承座贴合,所述去毛羽搓捻压簧的下端和去毛羽搓捻弧形架贴合,所述去毛羽搓捻帘支承辊的数量为三个,均布且可转动设置在两个去毛羽搓捻弧形架之间,所述去毛羽搓捻帘环绕设置在去毛羽搓捻帘支承辊上,所述去毛羽搓捻帘位于去毛羽搓捻辊的正上方,所述去毛羽搓捻帘上均布设置有去毛羽搓捻上斜纹条,所述去毛羽搓捻辊上均布设置有去毛羽搓捻下斜纹条,所述去毛羽搓捻上斜纹条和去毛羽搓捻下斜纹条的斜纹方向相反。

2.根据权利要求1所述的一种纱线牵伸去毛羽设备,其特征在于:所述上蜡机构的数量为四个以上,且为偶数个。

3.根据权利要求1所述的一种纱线牵伸去毛羽设备,其特征在于:所述上蜡机构的数量为六个。

4.根据权利要求1所述的一种纱线牵伸去毛羽设备,其特征在于:所述第一导向辊、第二导向辊、第三导向辊、第四导向辊均为金属导向辊。

5.根据权利要求1所述的一种纱线牵伸去毛羽设备,其特征在于:所述蜡块更换驱动电机为步进电机。
