专利号: 2020103844869
申请人: 马伟
专利类型:发明专利
专利状态:授权未缴费
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

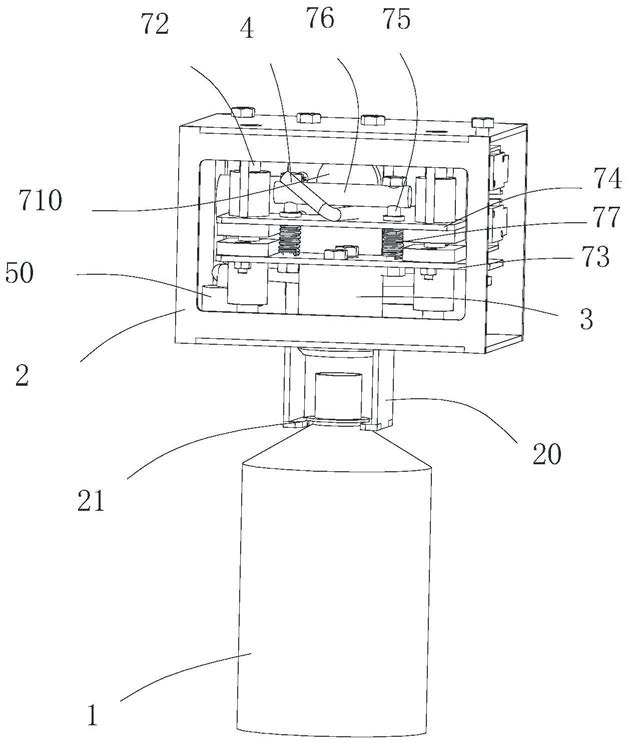

1. 一种啤酒灌装自动恒压装置,其包括一固定框架,固定框架的下端面上设有两个夹板,两个夹板的下端设有具有开口凹槽的底夹板,存储啤酒的容器的瓶口嵌合在开口凹槽内,其特征在于:还包括一夹瓶口组件,夹瓶口组件滑动安装在固定框架上,夹瓶口组件穿过固定框架与容器的瓶口连接,并与夹板以及底夹板配合使固定框架保持在容器上;以及一气液管,气液管连接在夹瓶口组件上,用于向容器内输入压力气体或液体;以及一排气管,排气管连接在夹瓶口组件上,用于将容器内过多的压力气体排出;以及一恒压排气阀,恒压排气阀固定在固定框架上且与排气管连接,还包括一电动机构,电动机构固定安装在固定框架上,电动机构用于驱动夹瓶口组件与容器的瓶口连接并保持,且能控制气液管的开闭。

2.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:在所述恒压排气阀与夹瓶口组件之间的排气管上还设有压力检测开关。

3.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:所述的电动机构包括通过固定板连接在固定框架上的驱动电机,还包括一组连接在固定框架上的导向轴,以及滑动连接在导向轴上的第一安装板和第二安装板,所述第一安装板上设有一组安装杆,第二安装板上设有通孔,安装杆的上端穿过通孔露出于第二安装板的上表面,所述两个安装杆的端部连接有压轴,在第一安装板和第二安装板之间的安装杆上套有弹性元件,所述气液管布置在压轴和第二安装板之间,夹瓶口组件固定连接在第一安装板上,驱动电机的输出端连接有凸轮,凸轮的表面与第二安装板相抵,还包括一个滑动连接在导向轴上且与第二安装板固定连接的第三安装板,第三安装板位于凸轮的上方。

4.根据权利要求3所述的一种啤酒灌装自动恒压装置,其特征在于:所述的驱动电机为蜗轮蜗杆直流减速机。

5.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:所述的夹瓶口组件包括与电动机构连接的压紧头,压紧头上设有进气流道以及排气流道,所述压紧头的下端面上设有环形凹槽,环形凹槽内设有硅胶垫。

6.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:所述的恒压排气阀包括阀体,阀体的左端设有与排气管连接的进气口,阀体的右侧设有安装腔,阀体内部设有连通进气口和安装腔的泄压口,还包括设置在安装腔内对泄压口进行密封的中心导轴,所述安装腔内螺纹连接有调节螺母,中心导轴穿过调节螺母,且位于调节螺母左侧的中心导轴上套有弹簧。

7.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:所述的恒压排气阀包括垂直设置的阀芯,沿阀芯的轴线设有排气孔,还包括一个重锤体,重锤体上设有孔径略大于阀体的盲孔,盲孔轴线的底面上设有对排气孔进行密封的密封凸起,重锤体的盲孔套于阀芯的上端且密封凸起对排气孔密封。

8.根据权利要求1所述的一种啤酒灌装自动恒压装置,其特征在于:所述的电动机构包括通过固定板连接在固定框架上的驱动电机,还包括设置在固定板上可以滑动的滑动组件,所述滑动组件包括一端与夹瓶口组件连接的驱动杆,驱动杆的上段套设有滑动齿条,驱动杆的上端设有供气液管穿过的控制孔,所述驱动杆的端部设有限位螺母,所述驱动杆上还设有驱动滑动齿条向上运动的驱动弹簧,驱动弹簧使得滑动齿条的上端对进气孔进行压紧。
