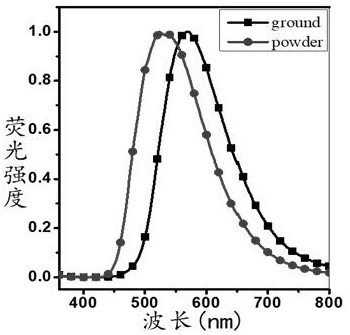

1.一种压力致变色荧光分子，其特征在于所述荧光分子的化学结构如（I）所示：

。

2.一种根据权利要求1所述的压力致变色荧光分子的制备方法，其特征在于包括以下步骤：

1）中间体乙炔基苯甲醛衍生物（Ⅱ）的制备

将如式（Ⅳ）所示的10-（4-溴苯基）-9,9-二甲基-9,10-二氢吖啶、对炔基苯甲醛、双（三苯基膦）二氯化钯、碘化亚铜、三叔丁基膦加入到反应容器中进行抽真空、充氮气操作得到固体混合物；同时将三乙胺、四氢呋喃于另一反应容器中进行抽真空、充氮气操作得到三乙胺和四氢呋喃混合溶液；再将三乙胺和四氢呋喃混合溶液注入装有固体混合物的反应容器中，加热回流反应，反应结束后加入二氯甲烷和水的混合溶剂进行萃取去除无机杂质，萃取后的混合溶液用无水硫酸镁干燥除水，再往除水后的混合溶液中加入硅胶粉进行拌样装柱操作，以利用硅胶柱过柱去除混合物中包含的其它有机杂质，得到中间体炔基苯甲醛衍生物（Ⅱ）；

2）目标产物荧光分子的制备

将步骤1）得到的中间体炔基苯甲醛衍生物（Ⅱ）与2-（3,5-双（三氟甲基）苯基）乙腈、甲醇钠溶于乙醇溶液中，进行加热回流反应，反应结束后冷却至室温，用无水乙醇进行洗涤，过滤收集固体有机相干燥，再用二氯甲烷与乙酸乙酯混合溶剂重结晶，得到黄色的目标产物如式（I）所示的压致变色荧光材料分子，其合成路线如下：

。

3. 根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤1）中的

10-（4-溴苯基）-9,9-二甲基-9,10-二氢吖啶（Ⅳ）、对炔基苯甲醛、双（三苯基膦）二氯化钯、碘化亚铜、三叔丁基膦的物质的量与三乙胺溶剂、四氢呋喃溶剂体积比为1 mmol:1.3-2 mmol:0.04-0.08 mmol:0.04 -0.06 mmol:0.2-0.5 mmol:70 mL:30 mL。

4. 根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤1）中的对炔基苯甲醛、双（三苯基膦）二氯化钯、碘化亚铜、三叔丁基膦摩尔比为1 mmol:0.03-0.04 mmol:0.03-0.04 mmol:0.14-0.29 mmol。

5. 根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤1）中的加热回流反应时间为12-24 h，温度为80-110 ℃,反应结束后加入的萃取剂为体积比为4:1的二氯甲烷和水的混合溶剂。

6.根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤1）中的硅胶柱过柱的淋洗液采用体积比为6-8:1的石油醚和二氯甲烷混合液。

7. 根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤2）中的炔基苯甲醛衍生物（Ⅱ）与2-（3,5-双（三氟甲基）苯基）乙腈的投料摩尔比为1:1-3；中间体炔基苯甲醛衍生物（Ⅱ）、甲醇钠的物质的量与乙醇溶剂体积比为1 mmol:1 mmol-3 mmol：25 mL-45 mL。

8. 根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤2）中的加热回流温度为50-110℃，反应时间为6-24 h。

9.根据权利要求2所述的压力致变色荧光分子的制备方法，其特征在于步骤2）中每次重结晶所用的二氯甲烷与乙酸乙酯体积比为3-4:1。
