专利号: 2020103869921
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

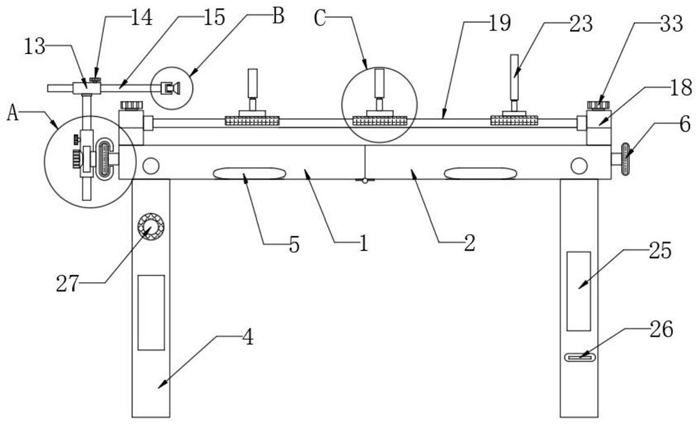

1.一种用于量子光学试验的光学调整平台,包括第一试验台(1)、固定板(8)、电池(25)、调节杆座(18)和第二试验台(2),其特征在于,所述第一试验台(1)和第二试验台(2)相互铰接,且所述第一试验台(1)和第二试验台(2)的下表面均开设有收纳槽(3),两个所述收纳槽(3)呈对称分布,所述收纳槽(3)的内壁转动安装有均匀分布的撑腿(4),且所述撑腿(4)分别位于第一试验台(1)以及第二试验台(2)的拐角处设置,所述第一试验台(1)和第二试验台(2)的侧边设置有滑动结构用于光源照射位置的调整,且所述第一试验台(1)和第二试验台(2)的上表面设置有成像调节结构用于透镜以及成像板的支撑和位置调节;

所述第一试验台(1)和第二试验台(2)侧面的滑动结构包括所述第一试验台(1)和第二试验台(2)的侧面固定安装的调节滑轨(6),所述调节滑轨(6)的表面滑动安装有调节滑块(7),所述固定板(8)的表面转动安装有固定螺栓(9),且所述固定螺栓(9)贯穿固定板(8)且与固定板(8)螺纹连接,所述固定螺栓(9)与调节滑块(7)螺纹连接,所述固定板(8)的侧面固定安装有升降套筒(10),且所述升降套筒(10)的内部滑动安装有升降杆(11),所述升降杆(11)的顶端转动安装有水平调节套筒(13),所述水平调节套筒(13)的内部滑动安装有水平调节杆(15),所述水平调节杆(15)靠近第一试验台(1)的一端转动安装有灯座(16),且所述灯座(16)的内部铰接有光源灯(17);

所述第一试验台(1)和第二试验台(2)上表面的成像调节结构包括所述第一试验台(1)以及第二试验台(2)的上表面均开设的均匀分布的安装孔(24),且所述安装孔(24)分别靠近第一试验台(1)和第二试验台(2)相互远离的一侧设置,所述调节杆座(18)的下表面均固定安装有安装杆,且安装杆分别与安装孔(24)滑动连接,两个所述调节杆座(18)之间滑动安装有调节杆(19),且两个所述调节杆(19)之间滑动安装有透镜座(20);

所述升降套筒(10)以及水平调节套筒(13)的表面分别固定安装有第一锁紧螺栓(12)以及第二锁紧螺栓(14),且所述第一锁紧螺栓(12)以及第二锁紧螺栓(14)分别贯穿升降套筒(10)以及水平调节套筒(13)且与升降套筒(10)以及水平调节套筒(13)螺纹连接。

2.根据权利要求1所述的一种用于量子光学试验的光学调整平台,其特征在于,所述调节杆座(18)包括主座(28)和副座(29)构成,所述副座(29)靠近主座(28)的一侧面固定安装有两个呈对称分布的导向杆(30)以及螺纹杆(34),且所述主座(28)的表面开设有分别与两个导向杆(30)对应的导向孔(31),所述导向杆(30)分别与导向孔(31)滑动连接,所述主座(28)的内部转动安装有转动套筒(32),且所述转动套筒(32)贯穿主座(28),所述转动套筒(32)远离副座(29)的一端固定安装有转动螺母(33),且所述螺纹杆(34)与转动套筒(32)套接,所述转动套筒(32)与螺纹杆(34)螺纹连接。

3.根据权利要求1所述的一种用于量子光学试验的光学调整平台,其特征在于,所述电池(25)固定安装于撑腿(4)的内部,且一侧所述撑腿(4)的表面固定安装有充电孔(26),一侧所述撑腿(4)的表面固定安装有控制开关(27),且所述控制开关(27)的输入端和输出端分别与电池(25)的输出端以及光源灯(17)的输入端电性连接。

4.根据权利要求1所述的一种用于量子光学试验的光学调整平台,其特征在于,所述透镜座(20)的上表面均固定安装有支撑杆(21),且所述支撑杆(21)远离透镜座(20)的一端分别转动安装有透镜(22)以及成像板(23)。

5.根据权利要求1所述的一种用于量子光学试验的光学调整平台,其特征在于,所述第一试验台(1)以及第二试验台(2)的侧面均固定安装有手提把手(5),且两个所述手提把手(5)均呈对称设置。
