专利号: 2020103882413
申请人: 章希盈
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

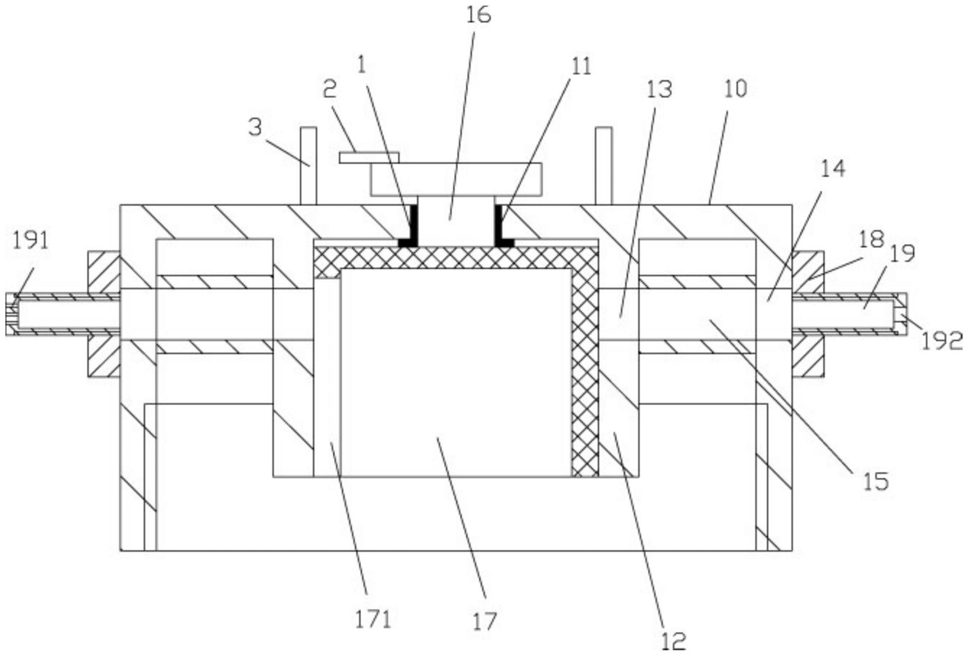

1.一种彩泥挤出机用花式挤出盖体,包括圆形主盖体(10),其特征在于:所述圆形主盖体(10)的主顶板的底面中部固定有中心通孔(11),圆形主盖体(10)的主顶板的底面成型有导向套(12),导向套(12)的底部和左右两侧均成型有挤出通孔(13),挤出通孔(13)与圆形主盖体(10)的环形侧板上成型有的外通孔(14)相对齐,中部导向管(15)的一端固定在圆形主盖体(10)的环形侧板的内侧壁,中部导向管(15)的另一端固定在导向套(12)的外侧壁上,中部导向管(15)的一端与外通孔(14)相通,中部导向管(15)的另一端与挤出通孔(13)相通;

调节柱(16)插套在中心通孔(11)中,调节柱(16)的内端伸入导向套(12)并固定有限位套筒(17),限位套筒(17)的侧壁成型有导向空槽(171),使用时,导向空槽(171)与底部或左右两侧成型的挤出通孔(13)中的一个相对应;

所述圆形主盖体(10)的环形侧板的外侧壁上固定有外连接块(18),外连接块(18)的中部成型有螺接通孔,挤出管(19)螺接在螺接通孔中;

三个挤出管(19)中,其中一个挤出管(19)的端板成型有多个通孔(191),一个挤出管(19)的端板成型有中部挤出通孔(192),另一个挤出管(19)的端板成型有花键通孔(193)。

2.根据权利要求1所述的一种彩泥挤出机用花式挤出盖体,其特征在于:所述中心通孔(11)的内侧壁上固定有自润滑套体(1),调节柱(16)插套在自润滑套体(1)中,调节柱(16)的外侧壁紧贴自润滑套体(1)的内侧壁。

3.根据权利要求1所述的一种彩泥挤出机用花式挤出盖体,其特征在于:所述圆形主盖体(10)的环形侧板的内侧壁上成型有内螺纹。

4.根据权利要求1所述的一种彩泥挤出机用花式挤出盖体,其特征在于:所述限位套筒(17)的外侧壁紧贴导向套(12)的内侧壁。

5.根据权利要求1所述的一种彩泥挤出机用花式挤出盖体,其特征在于:所述调节柱(16)的外端伸出圆形主盖体(10)的主顶板的外壁面并固定有转动部(161)。
