专利号: 2020103886950
申请人: 南京博讯智云科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

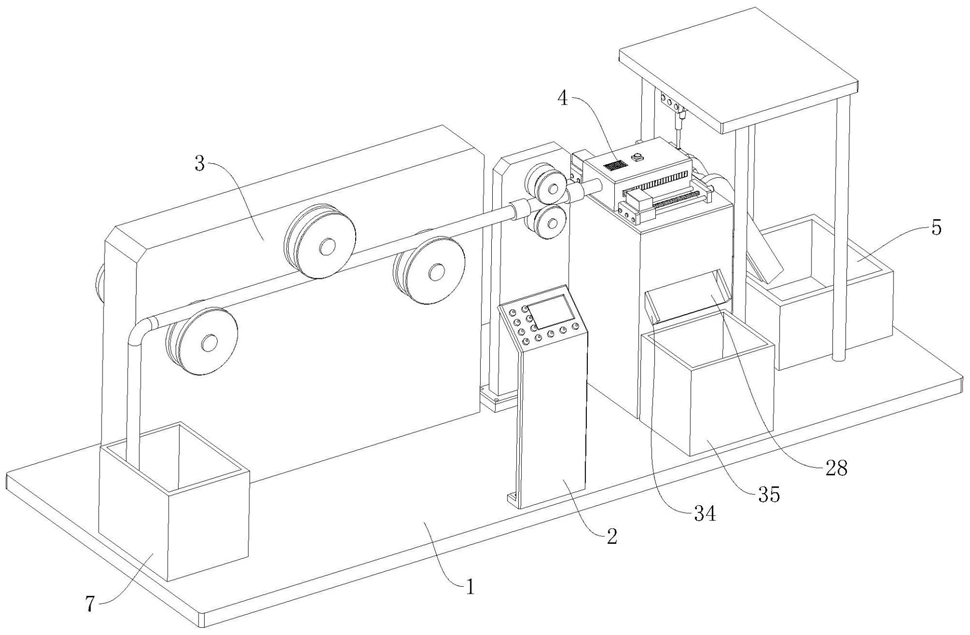

1.一种电缆自动剥皮分离装置,其特征在于:包括底座(1)、控制器(2)、连续上料机构(3)、剥皮机构(4)和下料机构(5),所述控制器(2)固定设在底座(1)上、并用于控制剥皮分离操作,其中:所述连续上料机构(3)固定设在底座(1)的顶部一端以用来上料电缆,连续上料机构(3)包括矫直机(6)、用于堆放电缆的盛放器(7)和定位组件(8),所述盛放器(7)内堆放的电缆穿过位于盛放器(7)旁侧的在矫直机(6)并通过矫直机(6)矫直并连续输送,定位组件(8)固定设在矫直机(6)远离盛放器(7)的一端,矫直后的电缆传进所述定位组件(8);

所述剥皮机构(4)设在定位组件(8)的输出侧,用以剥除电缆的皮层,剥皮机构(4)包括工作台(9)、加热组件(10)和两组刮除组件(11),所述工作台(9)固定设在底座(1)上、与所述定位组件(8)相邻地设置,所述加热组件(10)设在工作台(9)的顶部,两组刮除组件(11)呈对称且滑动设置在加热组件(10)的两端;

一组下料机构(5)设在底座(1)另一端,与剥皮机构(4)对接,以用来承接剥皮后的电缆,下料机构(5)包括吊板(12)和夹持组件(13),所述底座(1)的顶部呈对称设置有四个支撑杆,所述吊板(12)固定设在四个支撑杆的顶部,所述夹持组件(13)滑动设在吊板(12)的底部;

所述矫直机(6)、加热组件(10)、夹持组件(13)和两组刮除组件(11)均与控制器(2)电性连接。

2.根据权利要求1所述的电缆自动剥皮分离装置,其特征在于:所述定位组件(8)包括立板(14)、两个导向轮(15)和两个限位套(16),所述立板(14)固定设置在矫直机(6)和工作台(9)之间,两个导向轮(15)呈对称设置在立板(14)的外壁上,并且呈一上一下地一一对应设置;

每个导向轮(15)上均设有可供电缆穿过的弧形卡槽,两个限位套(16)呈对称设置在立板(14)的宽度方向上的外壁上,并且每个限位套(16)上均设有可供电缆穿过的通孔。

3.根据权利要求2所述的电缆自动剥皮分离装置,其特征在于:所述加热组件(10)包括加热箱(17)、温度传感器(18)和多个电加热器(19),所述加热箱(17)固定设在工作台(9)的顶部,所述温度传感器(18)插设在加热箱(17)的顶部,多个电加热器(19)呈对称设置在加热箱(17)的内部,并且温度传感器(18)和多个电加热器(19)均与控制器(2)为电连接。

4.根据权利要求1-4中任意一项所述的电缆自动剥皮分离装置,其特征在于:所述刮除组件(11)均包括第一滑台(20)、双轴气缸(21)、半圆形刮刀(22)和多个切刀(23),所述第一滑台(20)固定设在工作台(9)的顶部,所述双轴气缸(21)滑动设在第一滑台(20)上,双轴气缸(21)的输出端上固定设有连接块,所述连接块远离双轴气缸(21)的一端固定半圆形的卡套(24);

其中所述半圆形刮刀(22)固定设在卡套(24)的内壁上,多个切刀(23)等间距设置在半圆形卡套(24)的内壁上,加热箱(17)的外壁上设有可供连接块滑动的第一滑槽,所述双轴气缸(21)与控制器(2)电连接。

5.根据权利要求4所述的电缆自动剥皮分离装置,其特征在于:所述加热箱(17)的顶部设置有排气罩(26),所述加热箱(17)的宽度方向上的两个侧壁上均设有可供电缆通过的圆孔,并且加热箱(17)的底部铰接设置下料板(27)。

6.根据权利要求6所述的电缆自动剥皮分离装置,其特征在于:所述工作台(9)的内侧顶部设有可供下料板(27)进行下料的第一送料滑道(28),下料板(27)的底部固定连接有铰接块,工作台(9)的内侧底部固定设置有第一电动推杆(29),所述第一电动推杆(29)的输出端与铰接块铰接。

7.根据权利要求7所述的电缆自动剥皮分离装置,其特征在于:所述夹持组件(13)包括第二滑台(30)、第二电动推杆(31)和气爪(32),所述第二滑台(30)水平设在吊板(12)的底部并与其底部固定连接,所述第二电动推杆(31)滑动设置在第二滑台(30)上,并且其输出端竖直朝下,所述气爪(32)固定设在第二电动推杆(31)的输出端上,并且气爪(32)上固定连接有可夹紧电缆外壁的夹套(33),所述第一电动推杆(29)、所述第二电动推杆(31)和气爪(32)均与控制器(2)电连接。

8.根据权利要求6所述的电缆自动剥皮分离装置,其特征在于:所述第一送料滑道(28)具有倾斜结构,工作台(9)的外壁上设有可供第一送料滑道(28)下料的排出口,所述排出口的两端均固定连接有挡板(34),所述底座(1)的顶部设有第一接料盒(35),所述第一接料盒(35)位于第一送料滑道(28)远离工作台(9)的一端正下方。

9.根据权利要求7所述的电缆自动剥皮分离装置,其特征在于:所述工作台(9)远离导向轮(15)的一端倾斜设置有第二送料滑道(36),所述第二送料滑道(36)的顶部呈一体成型设置有设有可供剥皮后的电缆滑落的第二滑槽,第二送料滑道(36)远离工作台(9)的一端底部搭接设置有第二接料盒(37)。

10.一种基于权利要求1-9中任意一项的电缆自动剥皮分离装置的剥皮分离方法,其特征在于,包括以下步骤:

步骤一:将堆放在盛放器(7)内的电缆拉出一端头,使其穿过由伺服电机驱动的矫直机(6)实现连续上料,在上料过程中,矫直后的电缆穿过定位组件(8),由定位组件(8)上的两个导向轮(15)穿过,通过控制器(2)调整伺服电机转速以控制连续上料的速度,带动电缆进入加热组件(10)的内部;

步骤二:进入加热箱(17)的内部后的电缆,通过加热组件(10)进行连续快速加热,对电缆的皮层进行升温,快速升温后的电缆由刮除组件(11)插入电缆的皮层内部,并通过第一滑台(20)带动刮除组件(11)向远离导向轮(15)的一端滑动,以将电缆的皮层剥下,同时的持续将电缆往前继续输送;

步骤三:剥下的电缆皮层,掉落至加热箱(17)底部的下料板(27)上,然后通过第一电动推杆(29),驱动下料板(27)翻转,将剥下的电缆皮层输送至第一送料滑道(28)上,经由第一送料滑道(28)滑入第一接料盒(35);

步骤四:在电缆往前继续输送过程中,第二电动推杆(31)的输出端向下伸出,并通过气爪(32)上的夹套(33)将剥皮后的电缆夹紧,然后通过第二滑台(30)将将剥皮后的电缆往第二送料滑道(36)上的第二滑槽内输送,将剥皮后的电缆排出至第二接料盒(37)内,进而完成电缆剥皮以及自动分离。
