专利号: 2020103890941
申请人: 李粉丽
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

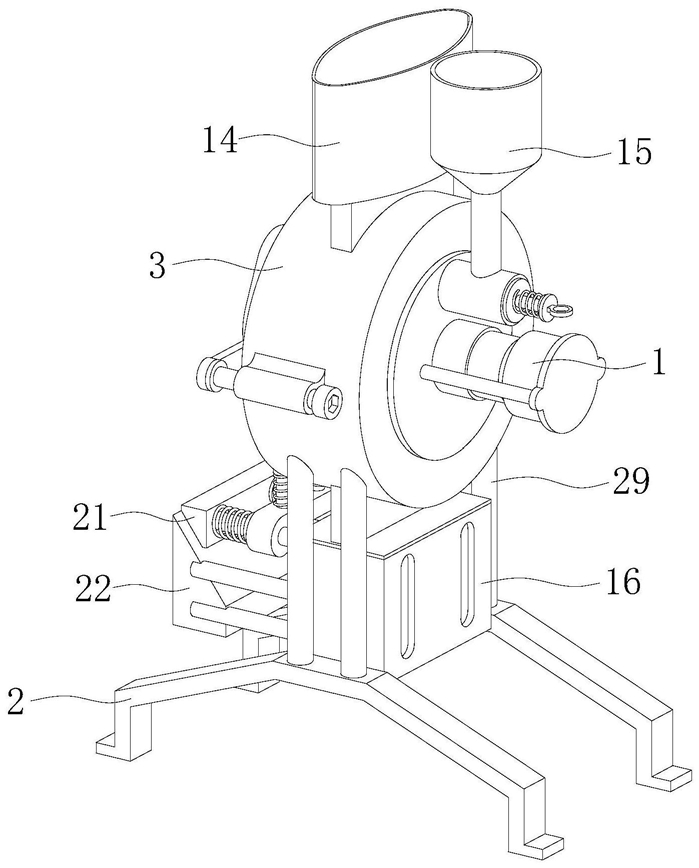

1.一种肿瘤科药物处理装置,包括电机(1)和两个支架(2),其特征在于:两个支架(2)的上方设置有处理箱(3),电机(1)与处理箱(3)的右侧面固定连接,处理箱(3)与两个支架(2)固定连接,处理箱(3)的内部设置有两个研磨轮(4),两个研磨轮(4)的左右两侧面均固定连接有四个研磨板(5),位于右侧研磨轮(4)右侧面的四个研磨板(5)的外部均卡接有细磨板(6),处理箱(3)的内部插接有转轴(7),位于右侧的研磨轮(4)固定套接在转轴(7)的外部,位于左侧的研磨轮(4)活动套接在转轴(7)的外部,处理箱(3)的左侧设置有控制板(8),控制板(8)的中间位置与位于左侧的研磨轮(4)固定连接,控制板(8)的后端右侧面固定连接有滑杆(9),控制板(8)的前端右侧面转动连接有螺纹杆(10),处理箱(3)的圆周面前后两侧分别固定连接有滑套(11)和螺纹套(12),滑杆(9)插接在滑套(11)的内部,螺纹杆(10)螺纹插接在螺纹套(12)的内部,电机(1)的输出轴与转轴(7)的右端固定连接,转轴(7)的左端贯穿处理箱(3)之后固定套接有凸轮(13),处理箱(3)的上端固定连接有与其内部连通的第一投药口(14),处理箱(3)的右侧面固定连接有与其内部连通的磨粉机构(15);

两个支架(2)之间设置有研磨箱(16),研磨箱(16)的前后侧面分别与两个支架(2)固定连接,研磨箱(16)通过连通管(17)与处理箱(3)固定连接且连通,研磨箱(16)的内壁右侧固定连接有斜面板(18),研磨箱(16)的内部设置有楔形板(19),楔形板(19)的左侧面固定连接有两个横杆(20),两个横杆(20)贯穿研磨箱(16)之后固定连接有楔形块(21),研磨箱(16)的左侧面固定连接斜面块(22),楔形块(21)与斜面块(22)接触,处理箱(3)的左侧面底端固定连接有两个套筒(23),两个套筒(23)的内部均插接有竖杆(24),两个竖杆(24)的底端固定连接有滑块(25),滑块(25)套接在两个横杆(20)的外部,两个竖杆(24)的上端固定连接有弧形板(26),凸轮(13)的圆周面与弧形板(26)接触,两个竖杆(24)的外部均套接有弹簧A(27),两个弹簧A(27)的上端分别与两个套筒(23)固定连接,两个弹簧A(27)的下端与均滑块(25)的上表面固定连接,两个横杆(20)的外部均套接有弹簧B(28),两个弹簧B(28)的左端均与楔形块(21)固定连接,两个弹簧B(28)的右端均与滑块(25)的左侧面固定连接。

2.根据权利要求1所述的一种肿瘤科药物处理装置,其特征在于:所述磨粉机构(15)包括横管(1501)、顶杆(1502)、顶板(1503)和弹簧C(1504),横管(1501)与处理箱(3)的右侧面固定连接且连通,横管(1501)的上端固定连接有与其内部连通第二投药口(1505),顶板(1503)插接在横管(1501)的内部,顶杆(1502)的左端与顶板(1503)的右侧面固定连接,顶杆(1502)的右端贯穿横管(1501),弹簧C(1504)套接在顶杆(1502)的外部,弹簧C(1504)的左端与横管(1501)的右侧面固定连接,弹簧C(1504)的右端与顶杆(1502)的右端固定连接。

3.根据权利要求2所述的一种肿瘤科药物处理装置,其特征在于:两个支架(2)的上表面均固定连接有两个支撑杆(29),四个支撑杆(29)的上端均与处理箱(3)固定连接。

4.根据权利要求3所述的一种肿瘤科药物处理装置,其特征在于:所述研磨轮(4)的圆周面均为倒角设置,第一投药口(14)位于两个研磨轮(4)之间。

5.根据权利要求4所述的一种肿瘤科药物处理装置,其特征在于:四个研磨板(5)以研磨轮(4)的轴心线等距离圆周阵列分布设置,研磨板(5)均为粗糙状结构。

6.根据权利要求5所述的一种肿瘤科药物处理装置,其特征在于:所述斜面板(18)和楔形板(19)的斜面角度相同,斜面板(18)和楔形板(19)互相靠近的一面均为粗糙状结构,楔形板(19)的上表面为倾斜状结构。

7.根据权利要求5所述的一种肿瘤科药物处理装置,其特征在于:所述楔形块(21)与斜面块(22)的斜面角度相同,楔形块(21)始终与斜面块(22)接触。

8.根据权利要求5所述的一种肿瘤科药物处理装置,其特征在于:所述研磨箱(16)的左侧面开设有两个与其内部连通的竖孔(30),两个横杆(20)分别贯穿两个竖孔(30)。
