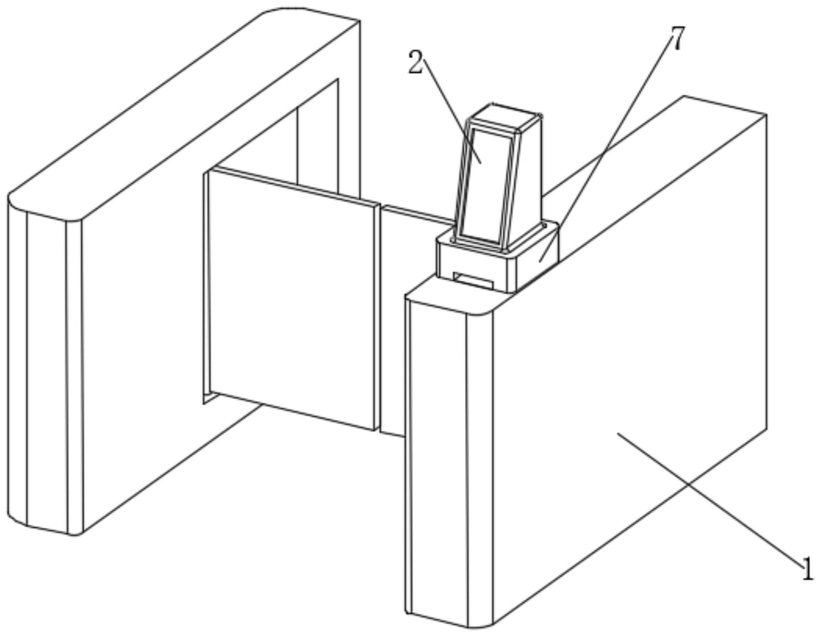

1.一种智能人脸识别门禁装置，包括门禁闸机主体(1)，所述门禁闸机主体(1)的上端固定连接有壳体(7)，所述壳体(7)上连接有人脸识别装置(2)，其特征在于：所述门禁闸机主体(1)内连接有卡片闸机(3)，所述卡片闸机(3)包括安装在门禁闸机主体(1)内的内壳体(301)，所述内壳体(301)远离人脸识别装置(2)的一端开凿有输入孔，所述内壳体(301)内安装有一对与输入孔相匹配的第一传送带(302)，所述门禁闸机主体(1)的上端开凿有与输入孔相通的上料腔，且上料腔位于壳体(7)的下端，所述上料腔与输入孔之间安装有第二传动带(305)，所述上料腔内滑动连接有推板(309)，所述推板(309)与上料腔底端之间连接有第一压缩弹簧(306)，所述内壳体(301)内安装有电动机(307)，所述电动机(307)动力输出端上固定连接有双向螺纹杆(308)，所述推板(309)的一端通过套接于双向螺纹杆(308)上的螺纹套环(310)与双向螺纹杆(308)螺纹连接，具有内螺纹的螺纹套环通过连杆(311)与推板(309)固接，上料腔的横截面形状与推板(309)、定位卡(4)的形状相同，均整体呈矩形，所述上料腔内壁的上下两端均开凿有两对弹簧槽，所述弹簧槽内滑动连接有卡块(6)，所述卡块(6)与弹簧槽底端之间固定连接有第二压缩弹簧(5)，两对所述卡块(6)之间卡接有多个定位卡(4)，所述壳体(7)的下端开凿有与上料腔相通的输出孔，所述输出孔的底端固定连接有第二电动推杆(10)，所述第二电动推杆(10)的伸缩端上固定连接有推板。

2.根据权利要求1所述的一种智能人脸识别门禁装置，其特征在于：所述定位卡(4)包括矩形外壳，所述矩形外壳上开凿有与卡块(6)相匹配的圆角，所述矩形外壳内安装有定位器(401)，所述矩形外壳的外壁上安装有报警器(404)，所述矩形外壳的厚度为0.5-0.7cm。

3.根据权利要求1所述的一种智能人脸识别门禁装置，包括一种访客权限管理系统，其特征在于:所述一种访客权限管理系统包括安装在壳体(7) 内的控制器(9)，所述门禁闸机主体(1)、人脸识别装置(2)和卡片闸机(3)均与控制器(9)信号连接，所述人脸识别装置(2)上连接有互联网模块，所述互联网模块上连接有身份识别模块，所述人脸识别装置(2)上连接有多个权限管理终端(12)，所述定位卡(4)与权限管理终端(12)信号连接。

4.根据权利要求1所述的一种智能人脸识别门禁装置，其特征在于：所述上料腔的内壁上固定连接有多个无线输电装置(8)，所述定位卡(4)内连接有与无线输电装置(8)相匹配的无线充电模块(402)，所述无线充电模块(402)上连接有蓄电池(403)。

5.根据权利要求1所述的一种智能人脸识别门禁装置，其特征在于：所述第二传动带(305)与第一传送带(302)之间设有第一电动推杆(303)，所述第一电动推杆(303)的伸缩端固定连接有闸板(304)，所述闸板(304)上连接有压力传感器，所述压力传感器与控制器(9)信号连接。

6.根据权利要求1所述的一种智能人脸识别门禁装置，其特征在于：所述输出孔的开口处安装有激光传感器(11)，所述激光传感器(11)与控制器(9)信号连接，所述控制器(9)与人脸识别装置(2)电性连接，所述控制器(9)上连接有无线信号通信模块。

7.根据权利要求1所述的一种智能人脸识别门禁装置，其特征在于：所述定位卡(4)内安装有无线数据传输模块和数据处理管理单元，所述无线数据传输模块上连接有NFC模块。

8.根据权利要1所述的一种智能人脸识别门禁装置，其特征在于：其使用方法：

S1、访客使用门禁闸机主体(1)时，通过使用人脸识别装置(2)进行人脸识别，人脸识别装置(2)通过身份识别模块确认访客信息并发送给权限管理终端(12)，管理人员通过权限管理终端(12)使用(13)对访客进行授权确认；

S2、访客获得授权后，控制器(9)控制卡片闸机(3)工作，使电动机(307)驱动双向螺纹杆(308)旋转，当双向螺纹杆(308)旋转时，由于推板(309)和上料腔的矩形形状限制，推板(309)无法随着双向螺纹杆(308)一起转动，而是在双向螺纹杆(308)和螺纹套环(310)的螺纹配合力下不断向上挤起，从而使推板(309)推动一个定位卡(4)向上运动，直至定位卡(4)推动卡块(6)相弹簧槽内部运动，使定位卡(4)进入两对卡块(6)之间，此时一个定位卡(4)被推入壳体(7)中，然后第二电动推杆(10)工作，推动定位卡(4)沿输出孔运动，直至定位卡(4)的一端离开壳体(7)，此时激光传感器(11)被遮掩，激光传感器(11)发送信号给控制器(9)，控制器(9)再通过人脸识别装置(2)调取访客信息并通过无线数据传送模块输入壳体(7)内的定位卡(4)中，激活定位卡(4)，使定位卡(4)开启工作；

S3、访客进入门禁后取出壳体(7)中的定位卡(4)并携带，管理人员可通过定位器(401)对访客进行定位，以便确认访客的行动路线；

S4、访客离开时，将定位卡(4)插入卡片闸机(3)上的输入口，闸板(304)上的压力传感器受压后，压力传感器先发送信号给控制器(9)使控制器(9)通过无线信号通信模块连接定位卡(4)，确认定位卡(4)信息，然后格式化定位卡(4)内的数据并关闭(4)，然后控制器(9)控制第一电动推杆(303)驱动闸板(304)收缩，并发送信号给控制器(9)，使第一传送带(302)和第二传动带(305)开始工作，门禁闸机主体(1)开启，使一对第一传送带(302)之间的定位卡(4)被输送至上料腔内的推板(309)上。
