专利号: 2020103898924
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

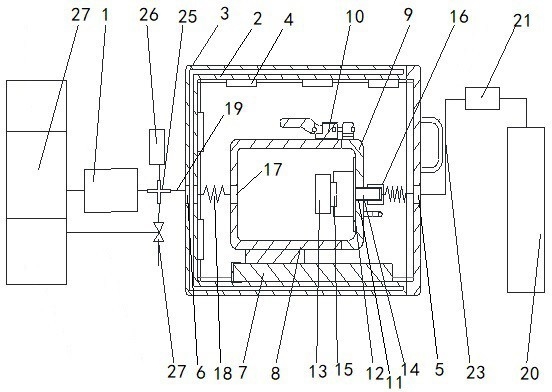

1.一种管接头密封件的泄漏率测试装置,其特征在于,包括恒温箱、抽拉式密封罐、微压传感器和气源,所述恒温箱包括箱体和箱盖,所述箱体设有泄漏出气口,所述箱盖设有介质入口,所述箱体的内部底面通过线性滑轨与所述抽拉式密封罐连接,所述抽拉式密封罐包括罐体和罐盖,所述罐体设有介质漏气口,所述罐盖设有管接头密封件连接口用于连接管接头密封件,所述管接头密封件连接口的内侧四周设有密封圈,所述介质漏气口与泄漏出气口之间通过泄漏气管连接,所述介质入口设有带有螺纹连接口的测量进气管,所述螺纹连接口用于连接所述管接头密封件,所述气源通过介质进气管连接所述介质入口,所述泄漏出气口通过泄漏出气管连接所述微压传感器,所述泄漏出气管上连接有标定装置,所述标定装置为气缸推动的连续性注射器,所述连续性注射器设有与外界大气相同的吸气口,所述泄漏出气管设有与大气连通的电磁阀。

2.根据权利要求1所述的管接头密封件的泄漏率测试装置,其特征在于,所述管接头密封件连接口为螺纹连接口。

3.根据权利要求1所述的管接头密封件的泄漏率测试装置,其特征在于,所述泄漏出气管和所述介质进气管设有玻璃纤维和三聚氰胺树脂隔热层。

4.根据权利要求1所述的管接头密封件的泄漏率测试装置,其特征在于,所述恒温箱的箱体包括内箱体和外箱体,所述内箱体和外箱体之间填充聚苯乙烯泡沫塑料,所述内箱体的内表面均匀固定布置热电阻。
