专利号: 2020103899645
申请人: 台州学院
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

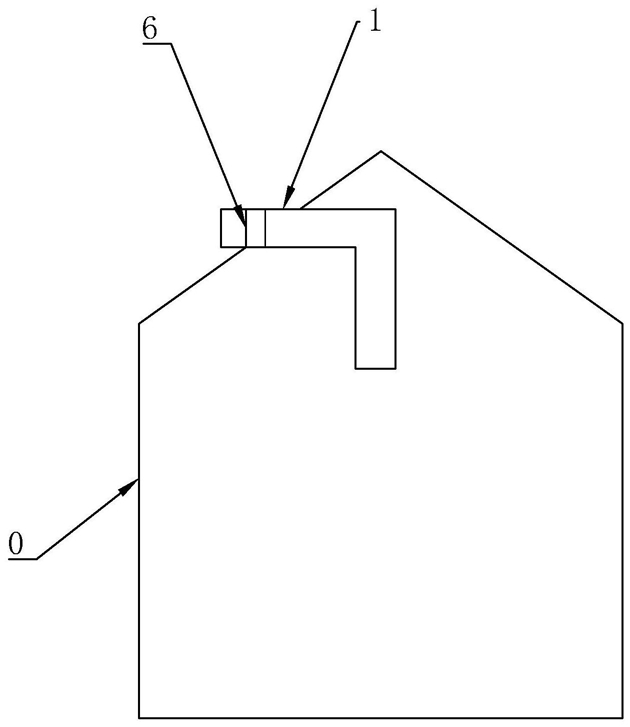

1.一种抗风型房屋排风保护装置,其特征在于:包括排风管体(1),所述排风管体(1)包括与外界导通的出口(2)以及与房屋(0)内部导通的入口(3),所述排风管体(1)包括靠近出口(2)的前端和背向出口(2)的后端,所述排风管体(1)内靠近出口(2)的上端设置有隔板(4),所述隔板(4)上方设置有滑移板(5),所述排风管体(1)内设置有排风装置(6),所述排风装置(6)侧边设置有第一条齿(7),所述排风管体(1)内设置有用于与第一条齿(7)啮合的圆齿(8),所述滑移板(5)上设置有第二条齿(9),所述第二条齿(9)与圆齿(8)啮合,所述第一条齿(7)在圆齿(8)下方,所述第二条齿(9)在圆齿(8)上方,所述滑移板(5)朝向出口(2)方向铰接有封板(10),所述封板(10)用于封闭出口(2),所述排风管体(1)上设置有驱动圆齿(8)转动的驱动机构(11),启动驱动机构(11),使得圆齿(8)转动,圆齿(8)同时带动第一条齿(7)和第二条齿(9)运动,并且由于第一条齿(7)和第二条齿(9)的方向不同,从而使得连接第一条齿(7)的排风装置(6)朝向排风管体(1)内部运动,另外滑移板(5)也会朝向出口(2)方向运动,从而使得封板(10)不断伸出出口(2)外,并且在隔板(4)的阻挡作用下,滑移板(5)和封板(10)也不会掉落,当滑移板(5)和封板(10)的铰接位置位于出口(2)的时候,在重力作用下,封板(10)就会将出口(2)盖合;

所述排风管体(1)上设置有用于重新打开封闭出口的封板(10)的掀开机构;

所述掀开机构包括转动机构(17)和转动杆(16),所述转动机构(17)驱动转动杆(16)转动,所述转动杆(16)上设置有推板(18),所述推板(18)在封板(10)闭合出口时位于封板(10)和排风管体(1)之间。

2.根据权利要求1所述的一种抗风型房屋排风保护装置,其特征在于:所述滑移板(5)上设置有第一铰接孔(12),所述封板(10)上设置有用于与第一铰接孔(12)同心的第二铰接孔(13)。

3.根据权利要求2所述的一种抗风型房屋排风保护装置,其特征在于:所述封板(10)上设置有插槽(14),所述第二铰接孔(13)位于插槽(14)位置,所述滑移板(5)上设置有嵌入插槽(14)的插块(15),所述第一铰接孔(12)位于插块(15)位置。

4.根据权利要求3所述的一种抗风型房屋排风保护装置,其特征在于:所述封板(10)上设置有凹槽(19),所述凹槽(19)用于容纳推板(18)。

5.根据权利要求4所述的一种抗风型房屋排风保护装置,其特征在于:所述驱动机构(11)为转动电机。

6.根据权利要求5所述的一种抗风型房屋排风保护装置,其特征在于:所述排风管体(1)上设置有通孔(20),所述驱动机构(11)的输出端穿过通孔(20)与圆齿(8)连接。

7.根据权利要求6所述的一种抗风型房屋排风保护装置,其特征在于:所述转动机构(17)为转动电机,所述转动机构(17)的输出端连接在转动杆(16)上。
