专利号: 2020103900835
申请人: 温州安荷桥科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

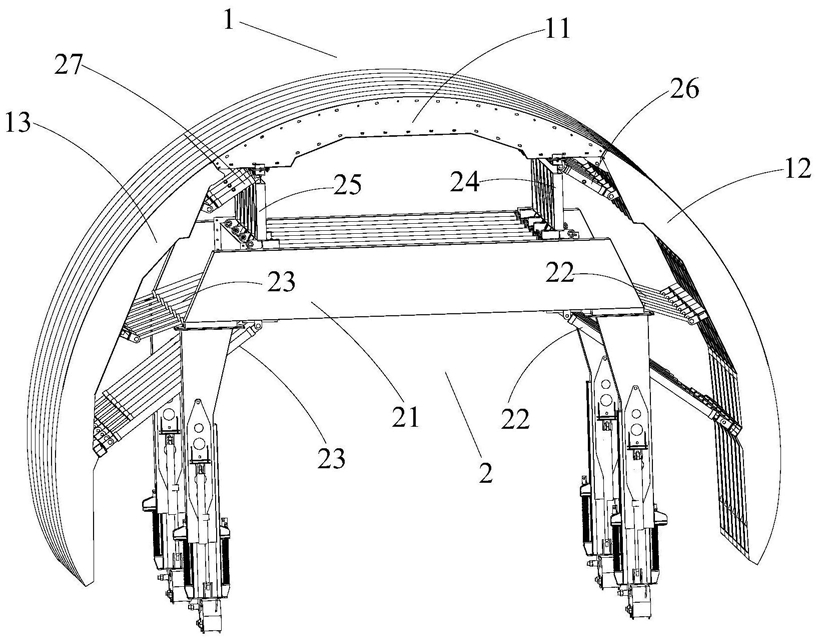

1.隧道衬砌台车,其特征在于:包括模板、以及用于支撑所述模板的机架组件,所述模板包括顶模板、以及分别设置于所述顶模板相对两侧并与所述顶模板的两端可拆卸连接的第一侧模板和第二侧模板,所述机架组件包括机架、设置于所述机架一侧用于支撑所述第一侧模板的至少一组第一液压推杆、设置于所述机架另一侧并用于支撑所述第二侧模板的至少一组第二液压推杆、以及可滑动地设置于所述机架顶部并用于支撑所述顶模板的两组支撑架,所述机架对应各所述支撑架位置设有引导各所述支撑架移动的导轨、以及设置于所述机架上并用于限定所述支撑架移动位移的限位挡板,所述第一侧模板与一组所述支撑架之间设有用于推动一组所述支撑架移动的第三液压推杆,所述第二侧模板与另一组所述支撑架设有用于推动另一组所述支撑架移动的第四液压推杆,所述顶模板上开设有供各所述支撑架移动的避让空间。

2.根据权利要求1所述的隧道衬砌台车,其特征在于:所述顶模板内侧设有用支撑柱,所述支撑柱背对所述顶模板的一侧向外延伸有延伸板,所述支撑架上设有支撑台,所述支撑台上设有支撑座,所述支撑座上对应所述支撑柱位置插装有与所述支撑柱配合以支撑所述顶模板的连接柱,所述支撑座上还设有用于夹持所述延伸板的夹板。

3.根据权利要求2所述的隧道衬砌台车,其特征在于:所述支撑座背离所述夹板的一侧并套设于所述支撑柱上的弹性件、以及用于抵挡所述弹性件的挡板,所述支撑座上开设有通孔,所述支撑柱穿过所述通孔与所述挡板相连。

4.根据权利要求2所述的隧道衬砌台车,其特征在于:所述夹板上设有用于引导所述延伸板伸入所述夹板中的导向口。

5.根据权利要求2所述的隧道衬砌台车,其特征在于:所述延伸板的数量为三个,相邻两个所述延伸板之间的夹角为60°。

6.根据权利要求2所述的隧道衬砌台车,其特征在于:所述顶模板与所述第一侧模板之间设有至少一个第一转动轴,所述第一侧模板靠近所述顶模板位置的一侧设有第一凸台,所述第一转动轴的一端通过第一枢轴安装于所述第一凸台上,所述顶模板上设有第二凸台,所述第一转动轴的另一端通过第二枢轴安装于所述第二凸台上。
