专利号: 2020103935957
申请人: 安徽匠桥网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

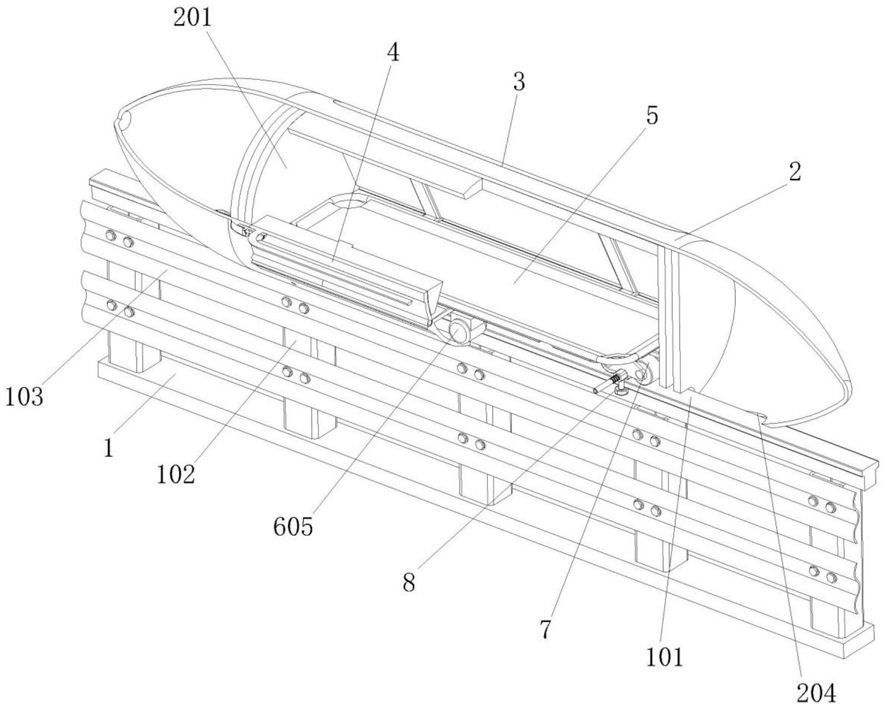

1.一种高速公路用轨道护栏式紧急输送装置,包括轨道式护栏以及梭型输送筒,其特征在于,所述梭型输送筒位于轨道式护栏的正上方;

所述轨道式护栏包括输送轨道,所述输送轨道的下方设置有竖向柱,所述竖向柱的外侧设置有波状护栏;

所述梭型输送筒包括放置仓,所述放置仓的中间设置有横向轨道,所述放置仓的下方设置有动力舱,所述动力舱的中间设置底部开槽;

所述梭型输送筒还包括斜向侧面开口,所述斜向侧面开口设置于所述梭型输送筒的外侧,所述斜向侧面开口的外侧边缘设置有密封圈,所述斜向侧面开口的底部设置有连接转轴,所述连接转轴的外侧设置有限位块;

所述斜向侧面开口的外侧设置有密封盖板,所述密封盖板的中间设置有延伸轨道,所述密封盖板的外侧设置有外侧把手,所述外侧把手的外侧设置有锁定扣;

所述放置仓的内部设置有输送担架,所述输送担架的下方设置有横向卡槽,所述输送担架的外侧设置有边缘把手;

所述底部开槽的中间设置有中心动力滚轮,所述中心动力滚轮的上方设置有固定隔离板,所述中心动力滚轮的外侧设置有橡胶轮套,所述中心动力滚轮通过所述固定隔离板与所述动力舱相连接,所述中心动力滚轮的轴端设置有传动齿轮,所述传动齿轮的外侧啮合有主动齿轮,所述主动齿轮的轴端连接有驱动电机;

所述中心动力滚轮的前后两侧对称设置有承重滚轮,所述承重滚轮的上方设置有转向架,所述转向架的上方设置有连接转盘;

所述承重滚轮的左右两侧对称设置有夹持滚轮,所述夹持滚轮的中间转动连接有连接轴,所述连接轴的上端设置有连接螺套,所述连接螺套的中间嵌套设置有调节螺杆,所述调节螺杆的外端面设置有调节插孔。

2.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述梭型输送筒的水平中心线与所述底部开槽的水平中心线之间相互平行,所述底部开槽与所述输送轨道之间尺寸相互配合。

3.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述密封盖板通过所述连接转轴与所述斜向侧面开口转动连接,所述密封盖板与所述密封圈之间尺寸相互配合。

4.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述限位块与所述密封盖板之间尺寸相互配合,所述限位块限制所述密封盖板通过所述连接转轴向外侧转动最大角度至水平状态。

5.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述输送担架通过所述横向卡槽与所述横向轨道滑动连接,所述横向卡槽与所述横向轨道之间尺寸相互配合。

6.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述密封盖板通过所述连接转轴向外侧转动至水平状态时,所述延伸轨道的水平中心线与所述横向轨道的水平中心线位于同一直线上。

7.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述中心动力滚轮的竖直中心线与所述梭型输送筒的竖直中心线位于同一竖直线上。

8.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述承重滚轮之间关于所述转向架的竖直中心线对称设置,所述转向架通过所述连接转盘与所述动力舱转动连接。

9.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述承重滚轮的轴向中心线与所述夹持滚轮的轴向中心线之间相互垂直,所述承重滚轮与所述输送轨道之间尺寸相互配合。

10.根据权利要求1所述的高速公路用轨道护栏式紧急输送装置,其特征在于,所述夹持滚轮的轴向中心线与所述输送轨道的竖直中心线之间相互平行,所述夹持滚轮与所述输送轨道之间尺寸相互配合。
