专利号: 2020103957053
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

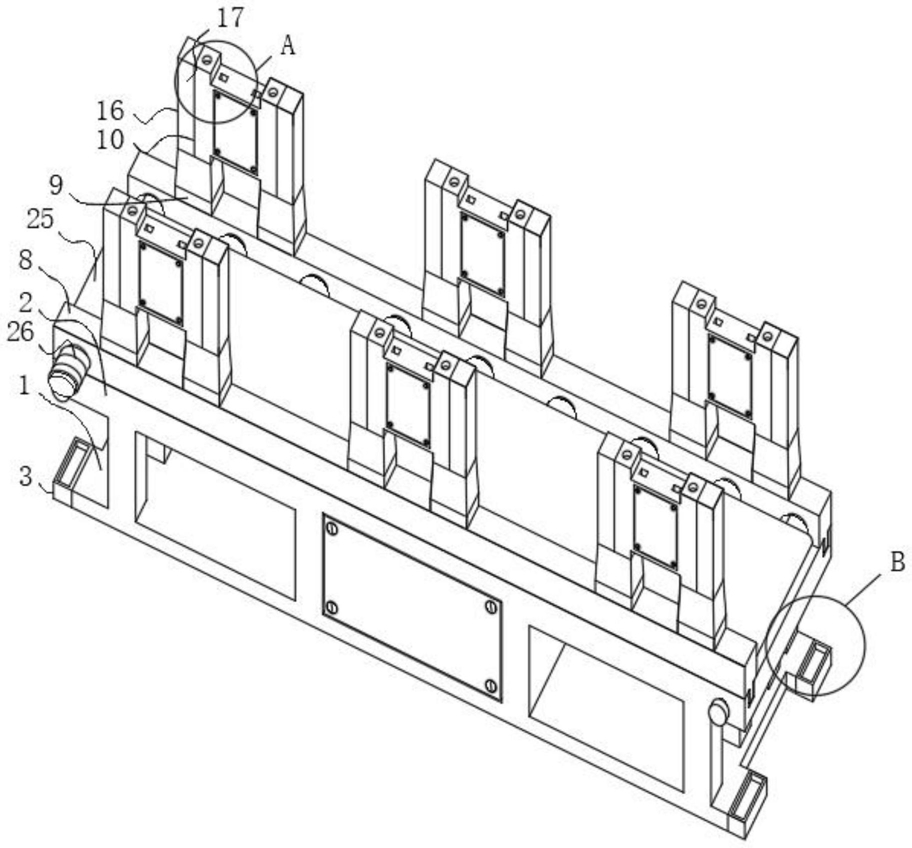

1.一种具有调节功能的非标件加工用机床,包括底盘(1)和上边座(8),其特征在于:所述底盘(1)的上端安置有顶盘(2),且底盘(1)的侧端安装有支撑机构(3),所述上边座(8)安置于顶盘(2)的上端,且上边座(8)的上端安装有脚座(9),所述脚座(9)的上端安置有主定机构(10),所述主定机构(10)的侧端安置有辅定机构(16),所述主定机构(10)的前端安装有前盖(20),所述顶盘(2)的底部开设有内脚槽(21),且内脚槽(21)的内端安置有脚条(22),所述脚条(22)的顶端侧壁安装有条轴(23),所述脚条(22)的端壁等距离开设有条接孔(24),所述上边座(8)的内侧安置有传送带(25),且上边座(8)的外侧安装有传动电机(26);所述主定机构(10)包括主箱(11)、螺孔(12)、透口(13)、侧卡槽(14)和卡螺柱孔(15),且主箱(11)的左右两侧顶部均开设有螺孔(12),所述主箱(11)的中部顶端穿设有透口(13),且主箱(11)的侧壁开设有侧卡槽(14)和卡螺柱孔(15);所述主箱(11)为倒“工”字状,且主箱(11)与前盖(20)之间相互配合通过螺钉连接,而且主箱(11)的内部为漏空槽口状;

所述侧卡槽(14)和卡螺柱孔(15)均关于主箱(11)的侧壁竖直方向呈间隙式分布,且透口(13)与漏空槽口状之间相互配合连通;所述辅定机构(16)包括辅座(17)、嵌位螺丝(18)和嵌柱条(19),且辅座(17)的侧壁安装有嵌位螺丝(18)以及嵌柱条(19);所述辅座(17)的数量为主定机构(10)的数量的两倍,且辅座(17)与嵌位螺丝(18)之间为螺纹连接,而且辅座(17)关于主定机构(10)的中心对称;所述辅座(17)通过嵌柱条(19)与侧卡槽(14)构成卡合结构,同时脚条(22)通过条轴(23)与内脚槽(21)构成旋转结构,且条接孔(24)关于脚条(22)的水平方向呈等距离分布。

2.根据权利要求1所述的一种具有调节功能的非标件加工用机床,其特征在于:所述支撑机构(3)包括支撑座(4)、凹口(5)、内条(6)和条口(7),所述支撑座(4)的上端壁开设有凹口(5),且支撑座(4)的侧壁固定有内条(6),所述内条(6)的外侧开设有条口(7)。

3.根据权利要求2所述的一种具有调节功能的非标件加工用机床,其特征在于:所述支撑座(4)为矩形块状,且支撑座(4)与内条(6)之间相互焊接,而且内条(6)与条口(7)相互配合构成滑动结构。
