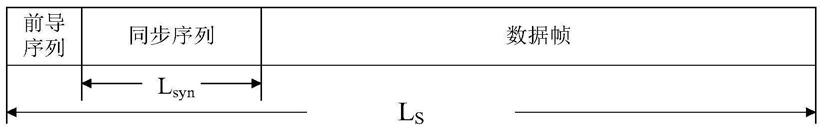

1.一种抗强干扰的定时同步方法，其特征在于，该方法具体包括以下步骤：步骤一、设计通信帧结构序列S由前导序列，同步序列和数据帧组成，设通信帧结构总长为LS；本通信系统所设计的同步序列长度为Lsyn，其由3M个结构相同的子序列块组成，M为用于发送同步序列总共所需的频点数，每一子序列块由长度为Lswitch的切换间隔序列、长度为Lphase的初始相位序列、长度为LPN的训练序列和长度为Lguard的保护间隔序列依次组成；同步序列第1～M块的训练序列采用PNa1，第(M+1)～2M块的训练序列采用PNa2，同步序列第(2M+1)～3M块的训练序列采用PNa3；PNa1，PNa2和PNa3均由m1(k)、m2(k)，两组等长且不同的基带m序列组成；PNa1，PNa2和PNa3的产生分别如式(1)，式(2)和式(3)所示；

PNa1(k)＝m1(k)+j×m2(k) k＝1,2,...,LPN    式(1)PNa2(k)＝j×m1(k)‑m2(k) k＝1,2,...,LPN    式(2)PNa3(k)＝‑m1(k)‑j×m2(k) k＝1,2,...,LPN    式(3)式(1)，(2)和(3)中， LPN为m序列的周期；

步骤二、设发射的频点集合为Φ:{f1,f2,…,fM}，共计M个频点；发送频点之间的切换需要由频率切换信号进行控制；同步序列的跳频图案式(4)所示；

式(4)中，w表示子序列块在同步序列中的序号，其取值范围为1～3M，fw表示接收到频率切换控制信号后同步序列第w块发射时的载波频率；

步骤三、在通信接收端工作之前，本地载波频率fr的设置如式(5)所示；接收端本地载波的频点集合同发射端的载频集合一致，均为Φ:{f1,f2,…,fM}，共计M个频点；

式(5)中，t为接收机工作时间；n为循环次数，在时段Mτ中依序使用频点集合Φ中的所有频点即意味着一次完整循环的结束；τ为每个载波频点的持续时间，其计算方法如式(6)所示；

式(6)中，FS为系统输入符号速率；

步骤四、构造本地训练序列PNI和PNQ；分别如式(7)，式(8)所示；

PNI(k)＝m1(k) k＝1,2,...,LPN    式(7)PNQ(k)＝‑j×m2(k) k＝1,2,...,LPN    式(8)步骤五、依据式(5)改变本地的载波频率fr；假设在当前载波频点的持续时间τ内，频谱I Q下变换后获得的零中频同相路和正交路信号序列分别为R和R，长度均为(M+1)Lsyn/3M；

步骤六、假设滑动变量为ε，ε的初始值为0；

I

步骤七、截取序列R 在下标ε+1～ε+LPN之间的数据，得到序列 且记ε+1的值为Q为序列 的起始位置；截取序列R在下标ε+1～ε+LPN之间的数据，得到序列步骤八、计算实部相关峰值Preal，虚部相关峰值Pim和总相关峰值P，分别如式(9)，式(10)和式(11)所示；

2 2

P＝(Preal) +(Pim)       式(11)式(9)和式(10)中，“·”为内积运算；

步骤九、设定一阈值λ；若总相关峰值P≥λ，则t停止计时，将当前接收端的载波频率fr中的r值记为α；把当前总相关峰值P所对应的实部数值Preal记为 当前总相关峰值P所对应的虚部数值Pim记为 执行步骤十一；否则，将ε增加1，执行步骤十；

步骤十、若ε+LPN＞(M+1)Lsyn/3M，执行步骤五；否则返回步骤七；

步骤十一、确定数据帧起始位置与 的距离y，如式(12)所示；

式(12)中，“| |”为取模运算。
