专利号: 2020103977184
申请人: 广东工贸职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-02-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

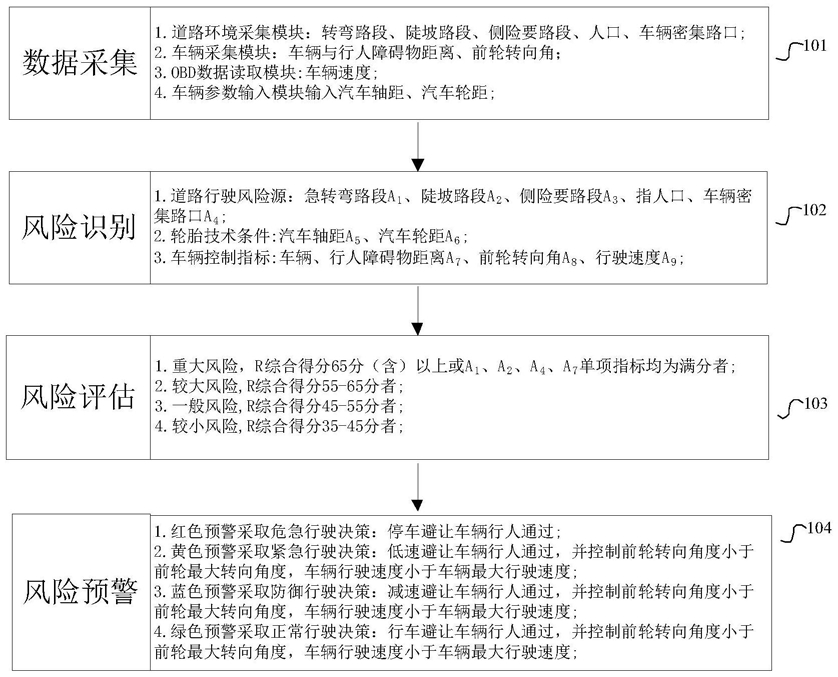

1.基于内轮差的汽车高速行驶安全预警方法,其特征在于,包括下述步骤:风险数据采集,采集道路环境、车辆运行数据、OBD数据以及车辆原始数据;

风险识别,识别汽车转弯行驶过程中内轮差的风险源及其特性,根据汽车转弯行驶内轮差风险源数据库评估风险源Ai的风险值RAi,所述风险源数据包括道路行驶条件、车辆技术条件及车辆控制指标风险源数据;所述道路行驶条件风险源数据包括急转弯路段A1、陡坡路段A2、侧险要路段A3、人口和车辆密集路口A4;所述车辆技术条件风险源数据包括汽车轴距A5、汽车轮距A6、车辆和行人障碍物距离A7;所述车辆控制指标风险源数据包括前轮转向角A8和行驶速度A9;

风险评估,评估内轮差总体风险等级;函数表示如下:

设计轮胎工作条件总体风险等级判断规则为:

R≥65或RA1=100或RA2=100或RA4=100或RA7=100重大风险源

55≤R<65较大风险源

45≤R<55一般风险源

35≤R<45较小风险源;

风险预警,根据内轮差总体风险等级向驾驶员提供预警方法,降低、消除或控制风险:红色预警代表重大风险、黄色预警代表较大风险、蓝色预警代表一般风险、绿色预警代表较小风险,提醒驾驶员根据预警采取对应行驶决策。

2.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述道路环境信息,是通过摄像头来感知转弯路段、陡坡路段、侧险要路段、人口以及车辆密集路口。

3.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述车辆运行数据,是通过超声波雷达、惯性测量单元感知车辆与行人障碍物距离、前轮转向角。

4.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述OBD数据,是通过车辆自带的OBD装置来读取车辆速度。

5.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述轮胎原始数据,包括输入汽车轴距和汽车轮距。

6.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述内轮差风险源数据库中,道路行驶条件占比30%,车辆技术条件占比20%,车辆驾驶控制指标占比50%;

所述道路行驶条件中,急转弯路段A1的权重为10%,陡坡路段A2的权重为10%,路侧险要路段A3的权重为5%,人口、车辆密集路口A4的权重为5%;

所述车辆技术条件中,车辆轴距A5的权重为10%,轮距dA6的权重为10%;

在车辆驾驶控制指标中,前轮转向角A8车辆的权重为15%,行人障碍物距离A7的权重为20%,行驶速度A9的权重为15%。

7.根据权利要求6所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,在急转弯路段A1项下,如出现急转弯B1,则对应分值为100分;如出现缓和转弯C1,则对应分值为50分;

在陡坡路段A2项下,如出现陡坡B2,则对应分值为100分;如出现缓坡C2,则对应分值为

50分;

在路侧险要路段A3项下,如出现临崖临水B3,则对应分值为100分;

人口、车辆密集路口A4项下,如出现密集B4,则对应分值为100分;

在车辆轴距A5项下,如是特大型车轴距B5,则对应分值为100分;如是大型车轴距C5,则对应分值为80分,如是中型车轴距D5,则对应分值为40分,如是小型车轴距E5,则对应分值为20分;

在轮距A6项下,如是特大型车轮距B6,则对应分值为100分;如是大型车轮距C6,则对应分值为80分,如是中型车轮距D6,则对应分值为40分,如是小型车轮距F6,则对应分值为20分;

在前轮转向角A8项下,如是一级B8,则对应分值为100分,如是二级C8,则对应分值为70分;

在车辆、行人障碍物距离A7项下,如是一级B7,则对应分值为100分,如是二级C7,则对应分值为50分;

在行驶速度A9项下,如是一级B9,则对应分值为100分,如是二级C9,则对应分值为70分;如是三级D9,对应分值为0分。

8.根据权利要求1所述基于内轮差的汽车高速行驶安全预警方法,其特征在于,所述行驶决策具体为:红色预警采取危急行驶决策:停车避让车辆行人通过;

黄色预警采取紧急行驶决策:低速避让车辆行人通过,并控制前轮转向角度小于前轮最大转向角度,车辆行驶速度小于车辆最大行驶速度;

蓝色预警采取防御行驶决策:减速避让车辆行人通过,并控制前轮转向角度小于前轮最大转向角度,车辆行驶速度小于车辆最大行驶速度;

绿色预警采取正常行驶决策:行车避让车辆行人通过,并控制前轮转向角度小于前轮最大转向角度,车辆行驶速度小于车辆最大行驶速度。

9.基于内轮差的汽车高速行驶安全预警系统,其特征在于,包括风险数据采集模块、风险识别模块、风险评估模块和风险预警模块;

所述风险数据采集模块,用于采集道路环境、车辆运行数据、OBD数据以及车辆原始数据;

所述风险识别模块,用于识别汽车转弯行驶过程中内轮差的风险源及其特性,根据汽车转弯行驶内轮差风险源数据库评估风险源Ai的风险值RAi,所述风险源数据包括道路行驶条件、车辆技术条件及车辆控制指标风险源数据;

所述风险评估模块,用于评估内轮差总体风险等级;

所述风险预警模块,用于根据内轮差总体风险等级向驾驶员提供预警方法,降低、消除或控制风险:红色预警代表重大风险、黄色预警代表较大风险、蓝色预警代表一般风险、绿色预警代表较小风险,提醒驾驶员根据预警采取对应行驶决策。

10.根据权利要求9所述基于内轮差的汽车高速行驶安全预警系统,其特征在于,所述评估内轮差总体风险等级,函数表示如下:设计轮胎工作条件总体风险等级判断规则为:

R≥65或RA1=100或RA2=100或RA4=100或RA7=100重大风险源

55≤R<65较大风险源

45≤R<55一般风险源

35≤R<45较小风险源。
