专利号: 2020103982498
申请人: 广州创升家纺有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种棉被自动缝纫设备,包括机体,其特征在于:所述机体中设置有缝纫腔,所述缝纫腔中左右滑动安装有动力滑块,所述动力滑块中设置有分段腔,所述分段腔中设置有分段机构;

所述分段机构包括转动安装于所述动力滑块中的分段花键轴,所述分段花键轴上花键安装有分段花键套,所述分段花键套转动安装于分段安装块中,所述分段安装块前后滑动安装于所述分段腔中,所述分段花键套上固定安装有驱动带轮和驱动齿轮,所述驱动带轮通过驱动皮带与从动带轮连接,所述从动带轮转动安装于所述分段安装块下部中,所述从动带轮后端面上转动安装有剪力块,所述剪力块中转动安装有切割刀刃,所述切割刀刃中部转动安装于固定刀刃上,所述固定刀刃固定安装于所述分段安装块下部,所述驱动齿轮左右侧分别与两个缝纫齿轮啮合,所述缝纫齿轮转动安装于所述分段安装块中,所述缝纫齿轮上转动安装有摆杆,所述摆杆下端转动安装有断口缝纫针,所述断口缝纫针上下滑动安装于所述分段安装块中。

2.根据权利要求1所述一种棉被自动缝纫设备,其特征在于:所述缝纫腔中设置有推进机构,所述推进机构包括转动安装于所述缝纫腔后部的推进花键轴,所述推进花键轴上花键安装有推进花键套,所述推进花键套转动安装于推进块中,所述推进花键套固定安装于所述动力滑块后部,所述推进花键套左右两端分别转动安装有推进限位滑块和复位限位滑块,所述推进限位滑块和所述复位限位滑块分别上下滑动安装于推进楔形限位块和复位楔形滑块中,所述推进限位滑块和所述复位限位滑块下侧分别设置有与所述推进楔形限位块与所述复位楔形滑块连接的推进限位弹簧和复位限位弹簧,所述推进楔形限位块和所述复位楔形滑块均能收入所述推进块中,所述缝纫腔左右壁上分别安装有推进楔形压块和复位楔形压块,所述推进花键套上固定安装有推进锥齿轮和复位锥齿轮,所述分段花键轴上固定安装有能与所述推进锥齿轮和所述复位锥齿轮前侧啮合的驱动锥齿轮,所述分段花键轴上还安装有推进齿轮,所述推进齿轮上侧与设置于所述缝纫腔上壁上的推进齿条啮合。

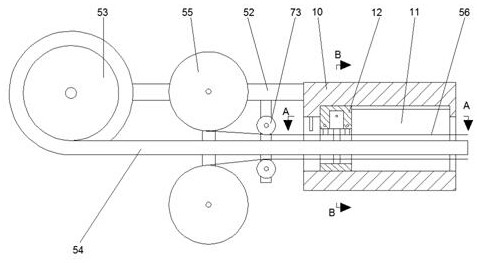

3.根据权利要求1所述一种棉被自动缝纫设备,其特征在于:所述机体左侧固定安装有卷筒架,所述卷筒架左端转动安装有棉芯卷筒,所述棉芯卷筒上卷绕有棉芯,所述卷筒架中部在所述棉芯上下均转动安装有布料卷,所述布料卷上卷绕有布料,所述布料卷右方设置有转动安装于所述卷筒架上的压布筒,所述压布筒能将所述布料压得靠近所述棉芯。

4.根据权利要求2所述一种棉被自动缝纫设备,其特征在于:所述机体后部设置有电机,所述电机前侧连接有动力轴,所述动力轴上固定安装有动力锥齿轮,所述动力锥齿轮右侧啮合连接有传动锥齿轮,所述传动锥齿轮固定安装于所述推进花键轴上,所述动力轴上还固定安装有两个凸轮,所述凸轮下方设置有上下滑动安装于所述机体中的侧边缝纫针,所述侧边缝纫针上设置有与所述机体连接的缝纫弹簧。

5.根据权利要求3所述一种棉被自动缝纫设备,其特征在于: 所述分段花键轴上固定安装有设置于所述动力滑块前部的动力带轮,所述动力带轮通过传动皮带与两个传动带轮连接,所述传动带轮固定安装于夹料轴上,所述夹料轴转动安装于所述动力滑块中,两个所述动力滑块上均转动安装有两个夹料齿轮,所述夹料齿轮右侧啮合连接有夹料齿条,所述夹料齿条下端固定安装有上夹块,所述上夹块与固定安装于所述动力滑块下方的下夹块能将所述布料侧边夹住。
