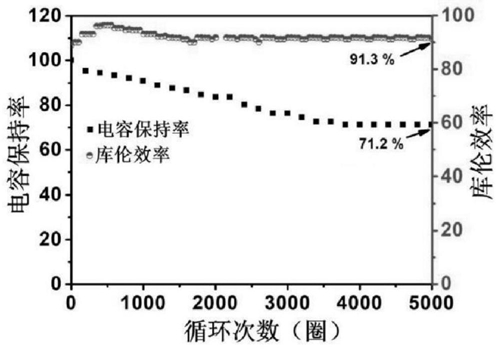

1.一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，包括以下步骤：1)将过硫酸铵和硫酸铁加入到高氯酸中，然后向其中加入氧化石墨烯水溶液搅拌直至形成均匀的混合液；2)将以苯胺单体和柠檬酸钠为溶质、四氯化碳为有机溶剂的溶液缓慢注入步骤1)所述均匀的混合液中，最后静置然后过滤、洗涤、真空干燥。2.根据权利要求1所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，上述步骤1)中过硫酸铵、硫酸铁和氧化石墨烯的物质的量比为(0.8～1.5):(0.8～1.5):(2.4～4.5)。3.根据权利要求1所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，上述步骤1)中的搅拌速度为300-500rpm。4.根据权利要求1所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，上述步骤2)中苯胺单体和柠檬酸钠与步骤1)所述过硫酸铵的物质的量比为(0.7～1.3):(3.2～3.8):(0.7～2.0)。5.根据权利要求1所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，上述步骤2)中的静置时间是8-72小时。6.根据权利要求1所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法，其特征在于，上述步骤2)中的真空干燥温度为40℃-60℃，干燥时间为8-12小时。7.一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的应用，其特征在于，所述正极材料是采用如权利要求1-6其中任意一项所述的石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的制备方法制备而成，包括：将所述正极材料与乙炔黑、聚偏氟乙烯混合均匀后分散于1-甲基-2-吡咯烷酮中，搅拌2-6小时形成稳定的悬浊液；再将悬浊液涂覆于泡沫镍上，60-80℃真空干燥6-8小时，得到超级电容器电极。8.根据权利要求7所述的一种石墨烯/羟基氧化铁/聚苯胺的超级电容器正极材料的应用，其特征在于，所述正极材料与乙炔黑、聚偏氟乙烯的质量比为(7.6～8.2)：(0.8～1.2)：(0.8～1.2)；1-甲基-2-吡咯烷酮与所述正极材料的质量比为(7.6～8.2)：(0.8～1.2)；涂在泡沫镍上的悬浊液的质量为3-6mg。
