1.一种致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：通过高压压汞实验按照孔径由大到小对进汞饱和度进行累积，获取进汞曲线，然后根据样品进汞及孔隙表面分形曲线分段性特征确定不同类型孔隙结构的孔径分界点，再通过计算和分析得到不同类型孔隙结构对应的孔隙度和不同类型孔隙结构对样品孔隙度和渗透率的贡献。

2.如权利要求1所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：在进行高压压汞实验前首先钻取样品、将样品洗油烘干、测量参数。

3.如权利要求2所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：钻取样品的具体步骤为在全直径岩心样品上，选取颗粒大小相对均匀的位置，钻取标准柱样；洗油烘干的具体步骤为利用索氏抽提装置对岩石样品进行抽提洗油，之后在真空釜中烘干至恒重；测量参数具体为测量岩石样品的直径和长度，计算样品体积v，单位是cm3，并测量岩石样品的质量m，单位是g，计算样品的视密度ρ视，单位是g/cm3；再利用波义尔定律，测量岩石样品的孔隙度 单位是％；同时利用气体非稳态法，测量岩石样品的克氏渗透率Kg，单位是mD；结合计算得到的体积v及质量m，计算岩石样品骨架密度ρ骨，单位是g/cm3，计算公式如下：

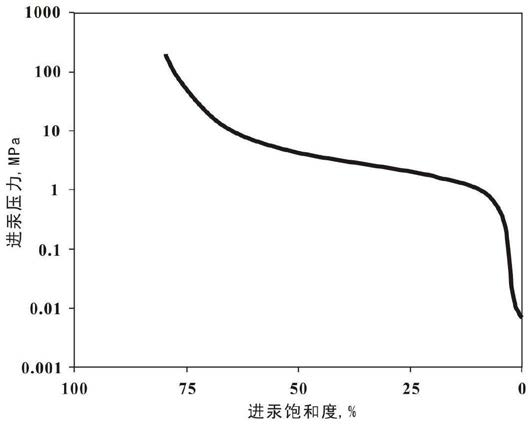

4.如权利要求1或3所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：高压压汞实验具体为对同一块岩石样品进行再次烘至恒重，对岩石样品开展高压压汞实验，按照孔径由大到小对进汞饱和度进行累积，获取进汞曲线，即进汞压力-累积进汞饱和度关系曲线。

5.如权利要求4所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：高压压汞实验的最大进汞压力为200MPa，对应的孔径为7.4nm。

6.如权利要求1所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：利用以下公式计算岩石样品的孔隙表面分形曲线，其中孔隙表面分形曲线数据点选取高于排替压力(Pd，单位是MPa)的进汞压力点：式中：V为进汞体积，单位是ml/g；D为孔径，单位是μm；Ds为孔隙表面分形维数，无量纲。

7.如权利要求6所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：将高压压汞进汞数据点绘制在dV/dD-孔径双对数直角坐标系下，得到样品的孔隙表面分形曲线：双段型和单段型。

8.如权利要求7所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：对于双段型孔隙表面分形曲线，两条孔隙表面分形曲线趋势线的交点对应的孔径即为两种类型孔隙结构的分界点，小孔段属于“树形”孔隙结构，大孔段属于“大孔细喉”型孔隙结构；对于单段型孔隙表面分形曲线，排替压力对应的孔径即为两种类型孔隙结构的分界点，小孔段属于“树形”孔隙结构，大孔段属于“大孔细喉”型孔隙结构。

9.如权利要求8所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：根据下式可计算不同类型孔隙结构对应的孔隙度及对样品孔隙度的贡献：式中： 为某种孔隙结构对应的孔隙度，单位是％；Si为某种孔隙结构对应的进汞饱和度，单位是％；i＝“树形”或“大孔细喉”型孔隙结构；单位是％。

10.如权利要求8所述的致密砂砾岩储层中不同类型孔隙结构定量表征方法，其特征在于：根据不同类型孔隙结构孔径分布曲线和Purcell公式(即下式)，计算不同类型孔隙结构对岩石渗透率贡献：式中：Pj为孔径区间j对渗透率的贡献，单位是％；Sj为孔径区间j对应的进汞饱和度，单位是％；rj为孔径区间j对应的平均孔径，单位是μm。
