专利号: 2020104071088
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

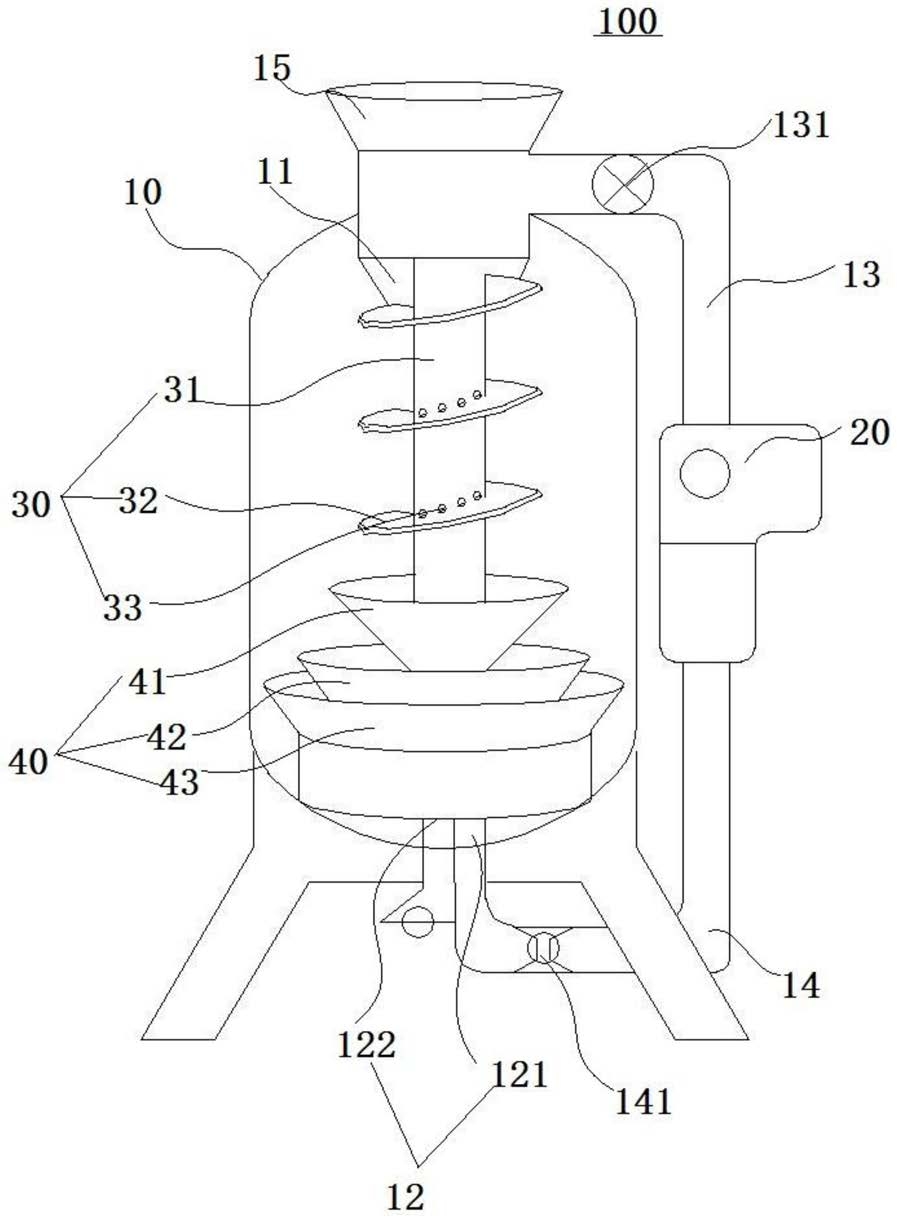

1.一种种子干燥装置,其特征在于,包括:壳体,所述壳体内限定有容纳腔,所述壳体的上端设有与所述容纳腔连通的进料口,所述壳体的下端设有与所述容纳腔连通的出料通孔;

泵体,所述泵体设在所述壳体上且与所述容纳腔相连,所述泵体能够对所述容纳腔中下端抽吸气流并将所述气流输送至所述进料口;

分级组件,所述分级组件沿竖直方向设置在所述容纳腔中,所述分级组件上设有沿上下方向延伸且呈螺旋状的转盘,所述转盘的上端与所述进料口连通以使待干燥的种子由所述进料口输送至所述转盘以对待干燥的种子进行干燥处理;

接收组件,所述接收组件设于所述容纳腔且位于所述分级组件的下方,所述接收组件设有接收槽,所述接收槽上自内向外依次设有多个区域以接收因离心力从所述转盘中脱离的不同干燥程度的所述种子,所述出料通孔的至少一部分与所述接收槽连通;

所述接收槽包括:

第一接收槽,所述第一接收槽的至少一部分与所述出料通孔连通;

第二接收槽,所述第二接收槽沿所述第一接收槽的轴向嵌套设置在所述第一接收槽的下方,所述第二接收槽的径向尺寸大于所述第一接收槽的径向尺寸;

第三接收槽,所述第三接收槽沿所述第一接收槽的轴向嵌套设置在所述第二接收槽的下方,所述第三接收槽的径向尺寸大于所述第二接收槽的径向尺寸;

所述转盘沿竖直方向的正投影位于所述第一接收槽内;

所述的出料通孔包括第一出料通孔和第二出料通孔,所述第一出料通孔分别与所述第一接收槽和所述泵体连通,所述第二出料通孔分别与所述第三接收槽和所述第二接收槽相通。

2.根据权利要求1所述的种子干燥装置,其特征在于,所述分级组件包括:支撑杆,所述支撑杆形成为沿竖直方向延伸的杆形件且能沿其轴线方向自转,所述支撑杆的下端至少一部分插接在所述接收槽内,所述转盘套设在所述支撑杆上且所述转盘的内侧边与所述支撑杆的外周贴合,所述转盘沿上下方向的正投影位于所述接收槽内。

3.根据权利要求2所述的种子干燥装置,其特征在于,所述支撑杆内设有沿其轴线贯通的通道,所述通道与所述泵体连通,所述支撑杆的外周设有与所述通道连通的风孔。

4.根据权利要求1所述的种子干燥装置,其特征在于,还包括:进料管,所述进料管的一端与所述泵体连通,所述进料管的另一端与所述容纳腔连通,所述进料管上设有进料阀以控制进料速率;

输料管,所述输料管的一端与第一出料通孔连通,所述输料管的另一端与所述泵体连通,所述输料管上设有输料阀以控制输料速率。

5.根据权利要求1所述的种子干燥装置,其特征在于,还包括:进料斗,所述进料斗设于所述进料口且与所述容纳腔连通。

6.根据权利要求3所述的种子干燥装置,其特征在于,还包括:热电极,所述热电极设于所述支撑杆以使所述风孔的出风温度为30℃~60℃。
