专利号: 2020104072451
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

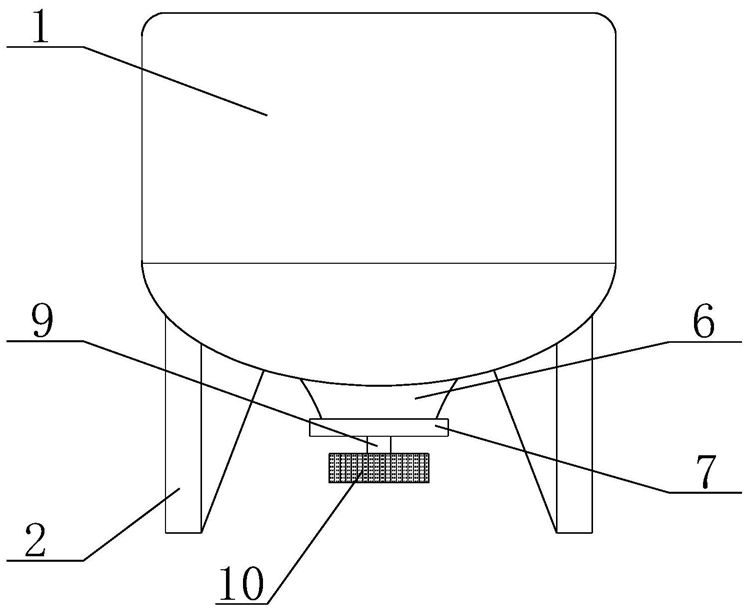

1.一种方便维修的造纸用碎浆机,包括罐体(1),其特征在于:所述罐体(1)的底部焊接有四个支撑腿(2),四个所述支撑腿(2)以所述罐体(1)为圆心成环形阵列,所述罐体(1)底部的圆心位置镶嵌有定位盘(3),所述定位盘(3)的顶端贯穿所述罐体(1)的底部并延伸至其内部,所述定位盘(3)顶部的圆心位置活动套接有传动机构(4),所述定位盘(3)的底部活动套接有卡接机构(5),所述卡接机构(5)的底端焊接有锥面套(6),所述锥面套(6)的底端焊接有封板(7),所述封板(7)的圆心位置镶嵌有轴承(8),所述轴承(8)的内圈固定套接有传动轴(9),所述传动轴(9)的底端贯穿所述封板(7)的底部并延伸至其外部,所述传动轴(9)的底端固定套接有皮带轮(10);所述卡接机构(5)包括旋转件(501),所述旋转件(501)固定套接在所述传动轴(9)的顶端,所述定位盘(3)的顶面开设有旋转槽(502),所述旋转件(501)活动套接在旋转槽(502)内,旋转槽(502)底面的左右侧活动穿插有定位插针(503);所述定位插针(503)顶端活动套接在与其位置相对的插针槽(404)内,所述定位插针(503)的底端贯穿所述定位盘(3)的底部并延伸至其下方,所述定位插针(503)的底端焊接有限位板(504),所述限位板(504)与所述定位盘(3)底面相对的一侧通过挤压弹簧(505)活动连接;所述定位插针(503)与所述旋转件(501)搭接的一面开设有衔接锥面(506),所述定位插针(503)与所述旋转件(501)相背的一面开设有抬升锥面(507);所述旋转件(501)包括圆板(50101),所述圆板(50101)固定套接在传动轴(9)的表面,所述圆板(50101)的左右两侧均焊接有两个触发臂(50102),两个所述触发臂(50102)关于传动轴(9)成中心对称,所述触发臂(50102)与其位置所在的所述定位插针(503)相搭接的一侧开设有衔接凹槽(50103),所述衔接凹槽(50103)与所述衔接锥面(506)相契合,所述触发臂(50102)与其位置所在的所述定位插针(503)相背的一侧开设有抬升凹槽(50104),所述抬升凹槽(50104)与所述抬升锥面(507)相契合;所述衔接凹槽(50103)和所述衔接锥面(506)契合部位的截面为V形,所述抬升凹槽(50104)与所述抬升锥面(507)契合部位的截面为与水平面成75°倾角的斜面。2.根据权利要求1所述的一种方便维修的造纸用碎浆机,其特征在于:所述锥面套(6)的高度为所述卡接机构(5)高度的1.2倍,所述锥面套(6)内壁底面贴合有一层密封橡胶片。3.根据权利要求1所述的一种方便维修的造纸用碎浆机,其特征在于:所述传动机构(4)包括传动套(401),所述传动套(401)活动套接在所述定位盘(3)顶面的中部,所述传动套(401)的顶端贯穿所述定位盘(3)的顶部并延伸至所述罐体(1)内部,所述传动套(401)的圆心处固定插接有搅拌杆(402),所述搅拌杆(402)的顶端固定套接有转子刀(403),所述传动套(401)的底部开设有两个插针槽(404),两个插针槽(404)关于所述搅拌杆(402)成轴对称。4.根据权利要求3所述的一种方便维修的造纸用碎浆机,其特征在于:所述传动套(401)与所述转子刀(403)相对的一侧贴合有一层耐磨垫片,所述耐磨垫片活动套接在所述搅拌杆(402)的表面。5.根据权利要求3所述的一种方便维修的造纸用碎浆机,其特征在于:所述转子刀(403)的侧面为锥面,所述转子刀(403)底端的直径为所述传动套(401)直径的1.5倍。
