1.一种铬离子吸附活性炭的制备方法，以杨木为原料，其特征为，包括如下步骤：（1）将原料粉碎制成杨木木粉；（2）将氯化胆碱和对甲基苯磺酸均匀混合，加热搅拌至完全溶解，形成在室温下呈无色透明状态的液体；（3）将透明液体与杨木木粉均匀混合并搅拌加热，反应结束后用去离子水洗涤，再经干燥得到活性炭产品。

2.根据权利要求1所述的铬离子吸附活性炭的制备方法，其特征在于：步骤（1）中，杨木木粉粉碎后目数为20-60目。

3.根据权利要求1所述的铬离子吸附活性炭的制备方法，其特征在于：步骤（2）中，氯化胆碱和对甲基苯磺酸按照1:1-1.5的摩尔比均匀混合，加热温度为50-90℃，加热时间为30-

60min，搅拌速度为400-600rpm。

4.根据权利要求1所述的铬离子吸附活性炭的制备方法，其特征在于：步骤（3）中，杨木木粉与透明液体的固液质量比为1：10-1:15，加热温度为90-120℃，加热时间为90-120min，搅拌速度为400-800rpm。

5.根据权利要求1所述的铬离子吸附活性炭的制备方法，其特征在于：步骤（3）中，去离子水洗涤将透明液体清洗干净。

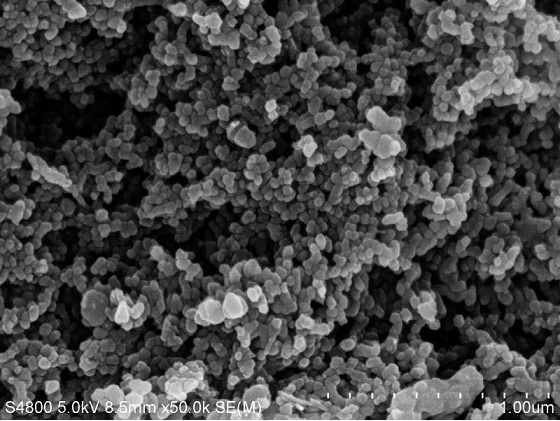

6.根据权利要求1所述的铬离子吸附活性炭的制备方法，其特征在于：步骤（3）中，干燥为真空干燥，干燥温度为60-90℃，干燥时间为24-36h。
