专利号: 2020104135802
申请人: 郭静
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

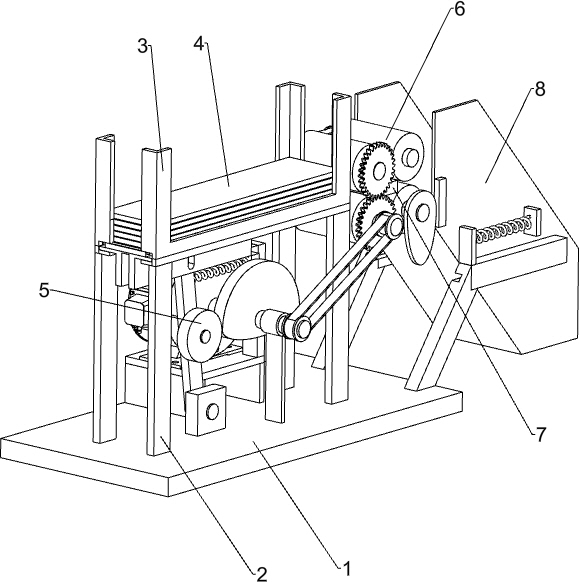

1.一种竹签加工用竹板切割机,其特征在于,包括:底板(1),其上连接有固定架(2);装料架(3),固定架(2)上连接有装料架(3);推动机构(5),底板(1)上的一侧安装有推动机构(5);进料机构(6),装料架(3)上连接有安装板,安装板上安装有进料机构(6),推动机构(5)与进料机构(6)传动连接;切割结构(7),安装板上靠近进料机构(6)的一侧安装有切割结构(7);推动机构(5)包括:伺服电机(51),底板(1)上的一侧安装有伺服电机(51);支撑架(53),底板(1)上靠近伺服电机(51)的一侧连接有支撑架(53);半圆转盘(52),支撑架(53)上转动式连接有半圆转盘(52),伺服电机(51)与半圆转盘(52)连接;固定底座(54),底板(1)上靠近支撑架(53)的一侧连接有固定底座(54);摇臂(55),固定底座(54)上转动式连接有摇臂(55);圆顶块(56),摇臂(55)的一侧转动式连接有圆顶块(56);连接杆(57),摇臂(55)的端部连接有连接杆(57);复位弹簧(59),摇臂(55)与固定架(2)之间连接有复位弹簧(59);推板座(58),装料架(3)内滑动式连接有推板座(58),连接杆(57)位于推板座(58)内;推动块(510),推板座(58)上连接有推动块(510);进料机构(6)包括:第一滚轮(64),安装板的一侧下部转动式连接有第一滚轮(64);第一齿轮(62),第一滚轮(64)上连接有第一齿轮(62);第二滚轮(65),安装板的一侧上部转动式连接有第二滚轮(65);第二齿轮(63),第二滚轮(65)上连接有第二齿轮(63),第二齿轮(63)与第一齿轮(62)啮合;第三滚轮(66),安装板的另一侧上部转动式连接有第三滚轮(66);第四滚轮(67),安装板的另一侧下部转动式连接有第四滚轮(67);第二皮带轮组(68),第四滚轮(67)与第一滚轮(64)之间连接有第二皮带轮组(68);第三皮带轮组(69),第二滚轮(65)与第三滚轮(66)之间连接有第三皮带轮组(69);第一皮带轮组(61),半圆转盘(52)与第一齿轮(62)之间连接有第一皮带轮组(61);切割结构(7)包括:连接块(73),安装板的一侧中部连接有连接块(73);外壳(71),连接块(73)上连接有外壳(71);刀片(72),外壳(71)内连接有多个刀片(72)。2.根据权利要求1所述的一种竹签加工用竹板切割机,其特征在于,还包括:聚拢机构(8),聚拢机构(8)包括:固定导轨(82),底板(1)上靠近固定架(2)的一侧连接固定导轨(82);出料导轨(81),固定导轨(82)上滑动式连接有出料导轨(81);回位弹簧(83),出料导轨(81)与固定导轨(82)之间连接有回位弹簧(83);固定顶块(85),出料导轨(81)上连接有固定顶块(85);凸轮块(84),第四滚轮(67)上连接有凸轮块(84)。3.根据权利要求2所述的一种竹签加工用竹板切割机,其特征在于,还包括:滚动轴承杆(9),推动块(510)上转动式连接有滚动轴承杆(9)。
