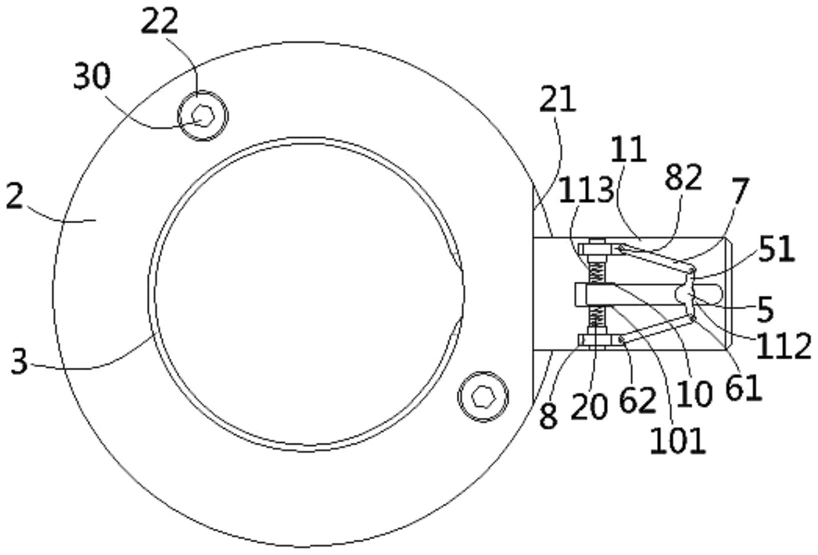

1.一种用于钉扣机的纽扣夹持机构，包括圆环形的底环(1)和顶环(2)，其特征在于：所述底环(1)和顶环(2)之间夹持有橡胶圈(3)，底环的一侧壁上成型有支座(11)，所述支座面对底环的侧壁上成型有安置槽(111)，所述安置槽的上侧和下侧内壁上成型有贯穿支座上下端面的导向槽(112)，所述橡胶圈的一端成型有U型的调节部(31)，所述调节部插接在安置槽内，调节部上插接抵靠有支轴(5)，所述支轴的上下端分别穿出所述导向槽，支轴上露出导向槽的上端成型有一对斜置的相背离的支耳(51)，所述支耳通过第一铰接轴(61)铰接连杆(7)的一端，所述连杆的另一端通过第二铰接轴(62)铰接在调节块(8)上，所述调节块位于导向槽(112)的两侧，导向槽两侧的支座(11)上成型有与导向槽垂直的插槽(113)，所述调节块的下端插接在所述插槽内，调节块上设有电磁铁层(9)，通电的所述电磁铁层可吸附在插槽的内壁上，支座上固定有位于导向槽上方的中间座(10)，所述中间座上成型有通孔(102)，所述通孔内插接有压簧(20)，所述压簧的两端分别抵靠在导向槽两侧的调节块(8)上；

所述顶环(2)上成型有若干台阶孔(22)，所述台阶孔内插接有紧固螺栓(30)，所述紧固螺栓的头部位于台阶孔内，紧固螺栓的头部的高度小于台阶孔台阶面至顶环上端面的距离，紧固螺栓的尾部螺接在底环(1)上。

2.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述中间座(10)的一侧壁上成型有支轴(5)的避让槽(101)。

3.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述橡胶圈(3)上调节部(31)之间的底环(1)及橡胶圈(3)上调节部(31)两侧的底环(1)上设置有插孔(12)，所述插孔内插接有隔块(4)，所述隔块的上端固定在顶环(2)上，隔块位于支座(11)的一侧。

4.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述调节块(8)的一侧成型有套座(81)，所述压簧(20)的一端插接并抵靠在所述套座内，调节块的另一端成型有支板(82)，所述连杆(7)的一端通过第二铰接轴(62)铰接在所述支板上，调节块的下端成型有导向块(83)，所述导向块插接在插槽(113)内，所述电磁铁层(9)设置在导向块上。

5.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述底环(1)上成型有若干导向孔(13)，所述导向孔内插接有导向柱(40)，所述导向柱的上端固定在顶环(2)上，导向柱和紧固螺栓(30)间隔分布在顶环(2)和底环(1)上。

6.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述底环(1)的内径等于顶环(2)的内径，橡胶圈(3)的内圈露出底环(1)的内侧壁。

7.根据权利要求1所述的用于钉扣机的纽扣夹持机构，其特征在于：所述顶环(2)上成型有一字型的切槽(21)，支座(11)抵靠在所述切槽的内壁上。
