1.一种超亲水PTFE过滤膜的制备方法，其特征在于包括有以下步骤：(1)将PTFE过滤膜浸入包含有多巴胺和PEI的氨水溶液中，其中，所述氨水溶液中多巴胺的浓度1～10mg/ml，PEI的浓度为1～5mg/ml；

(2)将G‑POSS四氢呋喃溶液加入到所述的氨水溶液中得到混合溶液，其中，所述G‑POSS四氢呋喃溶液和氨水溶液的体积比为20:(100～300)，所述混合溶液中G‑POSS的浓度为1～

5mg/ml；

(3)常温搅拌10～24小时后，在所述的混合溶液中加入硫酸铜，再常温搅拌1～6小时，其中，所述混合溶液中硫酸铜的浓度为10～50mg/ml；

(4)将PTFE过滤膜取出，用去离子水清洗后常温晾干，即得到所需的超亲水PTFE过滤膜；

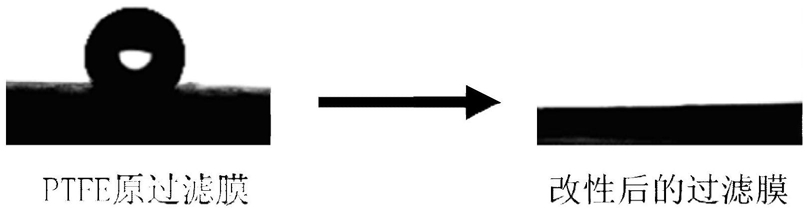

所述超亲水PTFE过滤膜的接触角为0°，在200W的功率下超声1小时后的接触角仍为0°，在100℃下加热3小时后的接触角仍为0°，在放入pH＝1的水溶液中3小时后的接触角仍为

0°，在放入pH＝12的水溶液中3小时后的接触角仍为0°；

所述超亲水PTFE过滤膜的油截留率在99％以上。

2.根据权利要求1所述的制备方法，其特征在于：所述氨水溶液的pH值为7.5～9。

3.根据权利要求1所述的制备方法，其特征在于：所述PTFE过滤膜的孔径为0.1～0.3μm。

4.根据权利要求1所述的制备方法，其特征在于：所述PTFE过滤膜的厚度为100～300μm。

5.一种采用权利要求1至4中任一权利要求所述的制备方法制得的超亲水PTFE过滤膜。
