攻牙机
¥19000
专利号: 2020104185835
申请人: 广东长盈精密技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

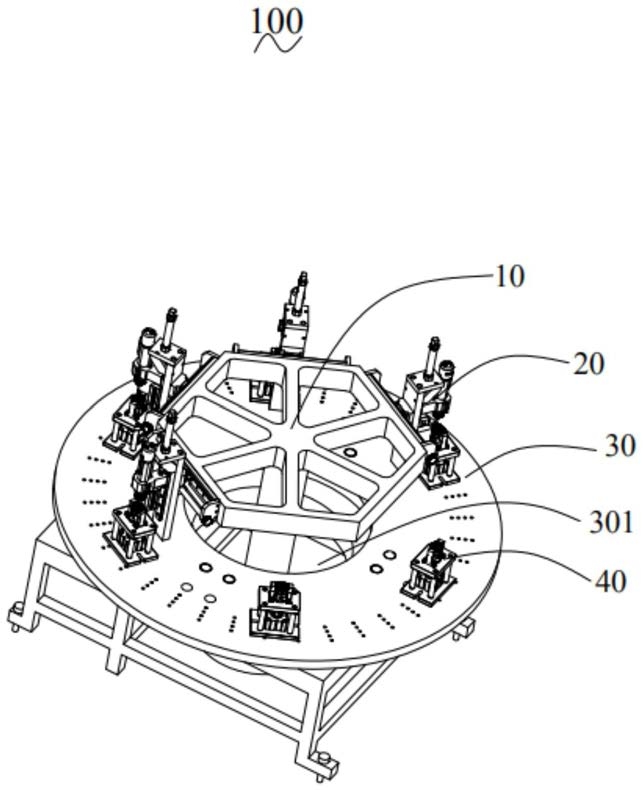

1.一种攻牙机,其特征在于,包括固定轴机构、固定于所述固定轴机构上的多个攻牙机构、转盘机构以及固定于所述转盘机构上的多个定位机构;所述固定轴机构包括固定轴及固定于所述固定轴上的固定盘,所述多个攻牙机构固定于所述固定盘上;所述转盘机构包括基盘,所述多个定位机构固定于所述基盘上;所述基盘圆心位置开设有贯穿孔,所述固定轴穿过所述贯穿孔且所述基盘绕所述固定轴转动;所述基盘转动使得每个定位机构与依次与所述多个攻牙机构对应配合。

2.如权利要求1所述的攻牙机,其特征在于,所述转盘机构还包括与所述基盘连接的驱动组件,所述驱动组件包括固定于所述基盘背离所述多个定位机构表面的环形外齿轮、与所述环形外齿轮啮合的主动齿轮以及与所述主动齿轮固定连接并带动所述主动齿轮转动的驱动电机;所述环形外齿轮与所述基盘同轴设置。

3.如权利要求2所述的攻牙机,其特征在于,所述转盘机构还包括滑轨组件,所述滑轨组件包括滑轨以及卡持于所述滑轨上与所述滑轨滑动连接的滑动块;所述滑动块背离所述滑轨的表面与所述基盘连接并支撑所述基盘;所述滑轨呈圆环状并与所述基盘同轴设置,所述滑动块沿所述滑轨做圆周运动进而带动所述基盘绕所述固定轴转动。

4.如权利要求3所述的攻牙机,其特征在于,所述转盘机构还包括底座,所述底座包括底板及固定于所述底板一侧表面的多个支撑柱;所述底板上开设有连通孔,所述连通孔呈圆形且与所述贯穿孔同轴设置;所述固定轴背离所述固定盘的一端依次穿过所述贯穿孔及所述连通孔,使所述固定轴机构与所述转盘机构分离;所述滑轨背离所述滑动块的表面抵接于所述底板背离所述支撑柱的表面并通过固定件与所述底板固定连接,所述滑轨与所述贯穿孔同轴设置;所述驱动电机固定于所述底板上。

5.如权利要求1所述的攻牙机,其特征在于,所述固定盘包括n个首尾依次连接的侧面且所述n个侧面的截面呈正n边形,所述定位机构的数量为n,所述攻牙机构的数量为n-;每个攻牙机构分别固定于一个侧面的表面。

6.如权利要求5所述的攻牙机,其特征在于,所述攻牙机构包括固定座及固定连接于所述固定座一侧表面的第一驱动组件;所述第一驱动组件包括安装座、固定于所述安装座上的第一气缸与第一直线导轨结构;所述第一气缸包括缸体与滑动于所述缸体上的气缸滑块,所述第一直线导轨结构包括第一直线导轨及滑动连接于所述第一直线导轨上的第一滑块,所述气缸滑块与所述第一滑块分别与所述固定座固定连接;所述安装座包括安装板及分别固定于所述安装板两端的两个挡板,所述气缸的两端分别与所述两个挡板固定连接,所述第一直线导轨与所述安装板固定连接且与同时平行于所述气缸与所述基盘,所述固定座在所述第一气缸的驱动下沿所述第一直线导轨往复移动。

7.如权利要求6所述的攻牙机,其特征在于,所述攻牙机构还包括固定于所述固定座背离所述第一驱动组件的第二驱动组件;所述第二驱动组件包括第二气缸、第二直线导轨结构以及固定连接于所述第二直线导轨结构上的攻牙主轴;所述固定座长条形并垂直于所述基盘,所述第二气缸固定于所述固定座远离所述基盘的一端;所述第二直线导轨结构包括第二直线导轨及滑动连接于所述第二直线导轨上的第二滑块,所述第二直线导轨固定于所述固定座背离所述气缸滑块的表面并垂直于所述基盘,所述第二滑块同时与所述第二气缸及所述攻牙主轴固定连接,所述攻牙主轴在所述第二气缸的驱动下沿所述第二直线导轨往复移动。

8.如权利要求6所述的攻牙机,其特征在于,所述攻牙机构还包括固定于所述固定座背离所述第一驱动组件的限位组件;所述限位组件包括固定块及与固定块固定连接的挡块;

所述固定块固定于所述固定座设置所述第二直线导轨的表面,所述挡块上开设有条形槽,固定件穿过条形槽并与所述固定块固定进而使得所述挡块位置可调节;所述挡块的一端抵靠于所述第二滑块进而实现对所述攻牙主轴的限位。

9.如权利要求1所述的攻牙机,其特征在于,所述定位机构包括间隔相对设置的第一固定板与第二固定板、连接于所述第一固定板与所述第二固定板的连接柱以及固定于所述第二固定板背离所述第一固定板表面的限位结构;固定件穿过所述第一固定板及所述基盘实现所述定位机构与所述基盘的固定连接。

10.如权利要求1所述的攻牙机,其特征在于,所述定位机构还包括定位组件,所述定位组件包括套筒、收容于所述套筒中的伸缩杆以及带动所述伸缩杆往复移动的第三气缸;所述套筒包括筒体及固定筒体一端的固定套,所述筒体远离所述固定套的一端开设有多个条形缝;所述固定套固定于所述第二固定板背离所述第一固定板的表面,所述第三气缸收容于所述第一固定板与所述第二固定板之间并与所述第一固定板固定连接;所述筒体远离所述固定套的一端随着所述伸缩杆的靠近或者远离直径变大或者缩小。
