专利号: 202010419997X
申请人: 台州壹品工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

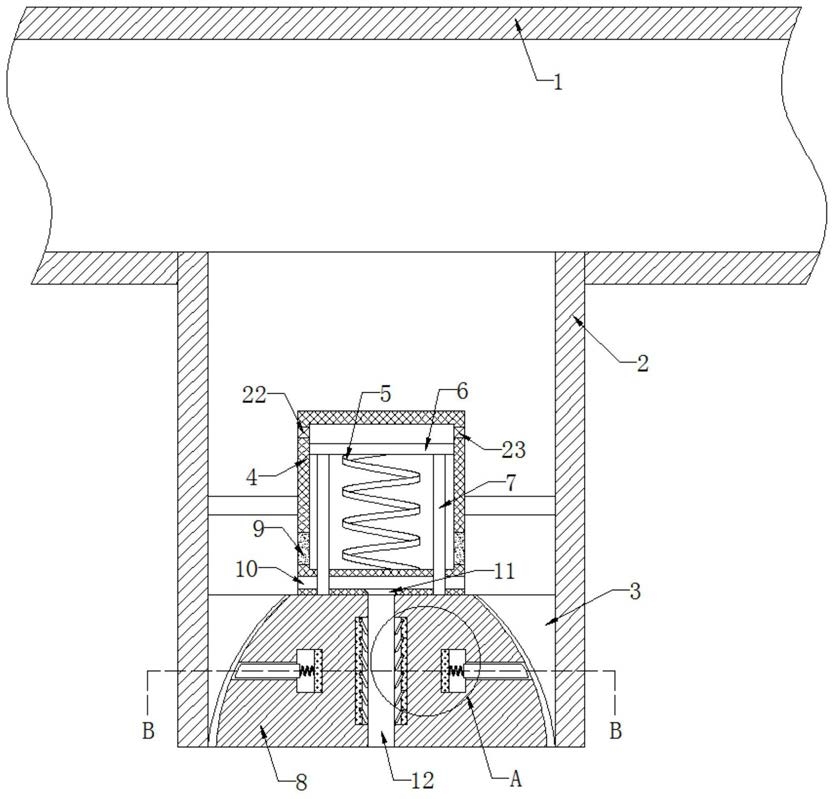

1.一种具有防堵功能的塔吊喷淋机喷头,包括等间距固定连接在出水管(1)下端的喷头筒体(2),其特征在于,所述喷头筒体(2)内壁下方固定连接有密封环(3),且所述密封环(3)内壁呈弧形状,所述喷头筒体(2)内壁通过连接杆固定连接有密封筒(4),所述密封筒(4)内壁密封滑动连接有滑塞(6),所述密封筒(4)内底部通过复位弹簧(5)与滑塞(6)下端弹性连接,所述滑塞(6)下端对称固定连接有竖杆(7),所述竖杆(7)下端贯穿密封筒(4)下端并固定连接有喷嘴(8),且所述喷嘴(8)与密封环(3)侧壁紧密相抵,所述喷嘴(8)与密封筒(4)下端紧密贴合,所述密封筒(4)侧壁下方开设有通孔(10),所述密封筒(4)下端开设有与通孔(10)内壁连通的出水孔(11),所述喷嘴(8)上开设有与出水孔(11)配合的喷孔(12),所述密封筒(4)内壁上端对称安装有泄压阀(22)和单向阀(23),所述喷孔(12)内壁开设有第一环形槽(13),所述第一环形槽(13)内安装对喷孔(12)内的杂质进行搅碎的搅碎机构。

2.根据权利要求1所述的一种具有防堵功能的塔吊喷淋机喷头,其特征在于,所述搅碎机构包括滑动连接在第一环形槽(13)内壁的圆环(14),且所述圆环(14)采用磁性材料制成,所述圆环(14)侧壁均布转动连接有多个搅碎杆(15),所述喷嘴(8)上开设有环形腔(16),所述环形腔(16)内壁滑动连接有磁环(17),所述喷嘴(8)侧壁开设有与环形腔(16)连通的第二环形槽(18),所述第二环形槽(18)内滑动连接有多个转动板(19),所述磁环(17)侧壁通过伸缩弹簧(20)与转动板(19)侧壁弹性连接,所述转动板(19)上端开设有多个导流槽(21)。
