1.多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，具体按照以下步骤实施：步骤1：将体积比为3～4：1：0.1～1：0.4～4的醇溶剂、乙腈、有机硅源和钛源混合均匀，得到溶液A；

步骤2：将体积比为75～120：240～410：100～200：6～8的蒸馏水、醇溶剂、乙腈和碱液混合，搅拌0.5h‑4h，得到溶液B；

步骤3：在20～60℃的温度下，将溶液A以一定速率加入溶液B中，加完溶液A后继续搅拌

2～6h，得到混合液；

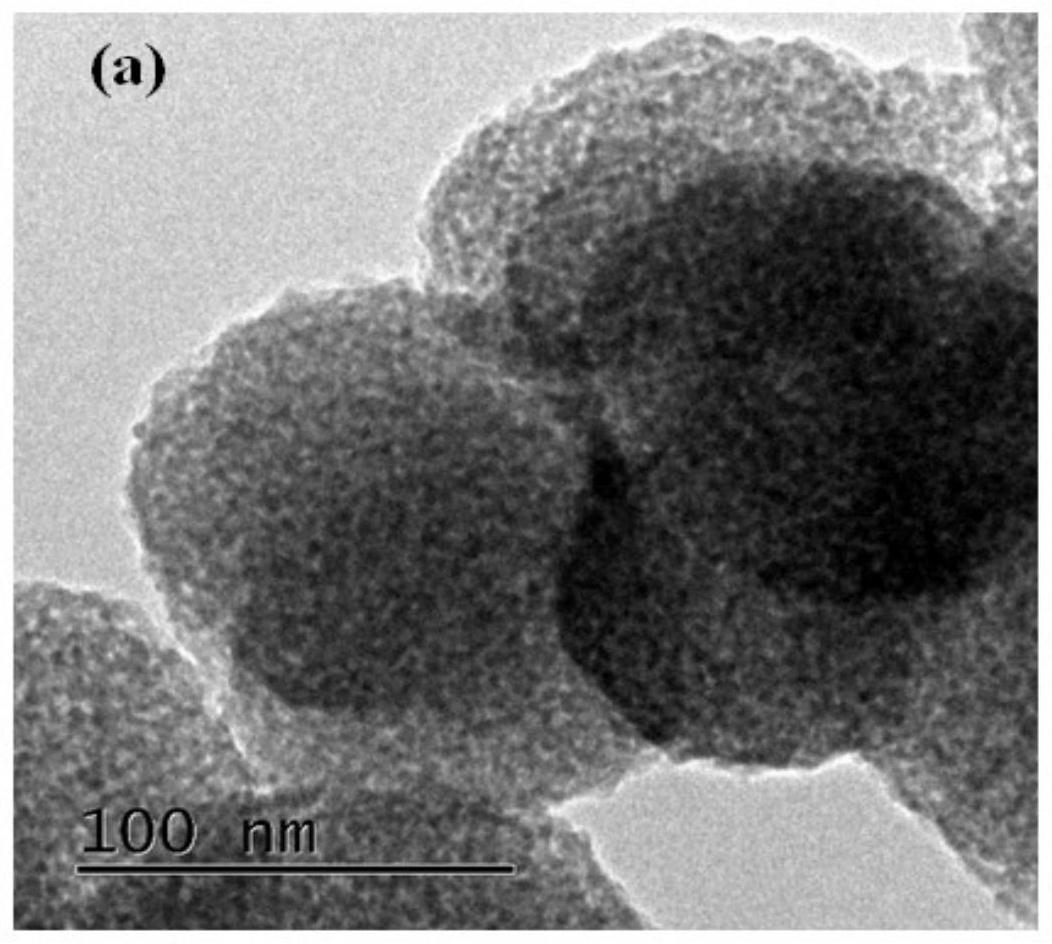

步骤4：依次采用蒸馏水和乙醇对混合溶液进行离心洗涤，烘干，研磨，得到粉体，之后将粉体放入高温炉内进行热处理，随炉冷却，得到多孔二氧化钛/二氧化硅/碳纳米复合材料；

热处理时，升温速率为1～20℃/min，热处理温度为450～850℃，热处理时间为1～3h；

热处理的气氛为真空、氮气或者氩气。

2.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤1和步骤2中，醇溶剂均为乙醇、甲醇或者异丙醇。

3.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤1中，有机硅源为正硅酸甲酯或者正硅酸乙酯。

4.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤1中，钛源为钛酸四丁酯、异丙醇钛或者钛酸乙酯。

5.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤2中，碱液为氨水或者乙二胺。

6.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤3中，溶液A的滴加速率为1～4ml/h。

7.根据权利要求1所述的多孔二氧化钛/二氧化硅/碳纳米复合材料的制备方法，其特征在于，所述步骤4中，烘干温度为50～80℃，烘干时间为8‑15h。
