专利号: 2020104223555
申请人: 滁州学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种医疗用拔针后按压止血装置,包括自动按压装置,其特征在于,所述自动按压装置使得在拔针作业完成的同时,消毒棉团可以及时紧紧压在穿刺孔部位。

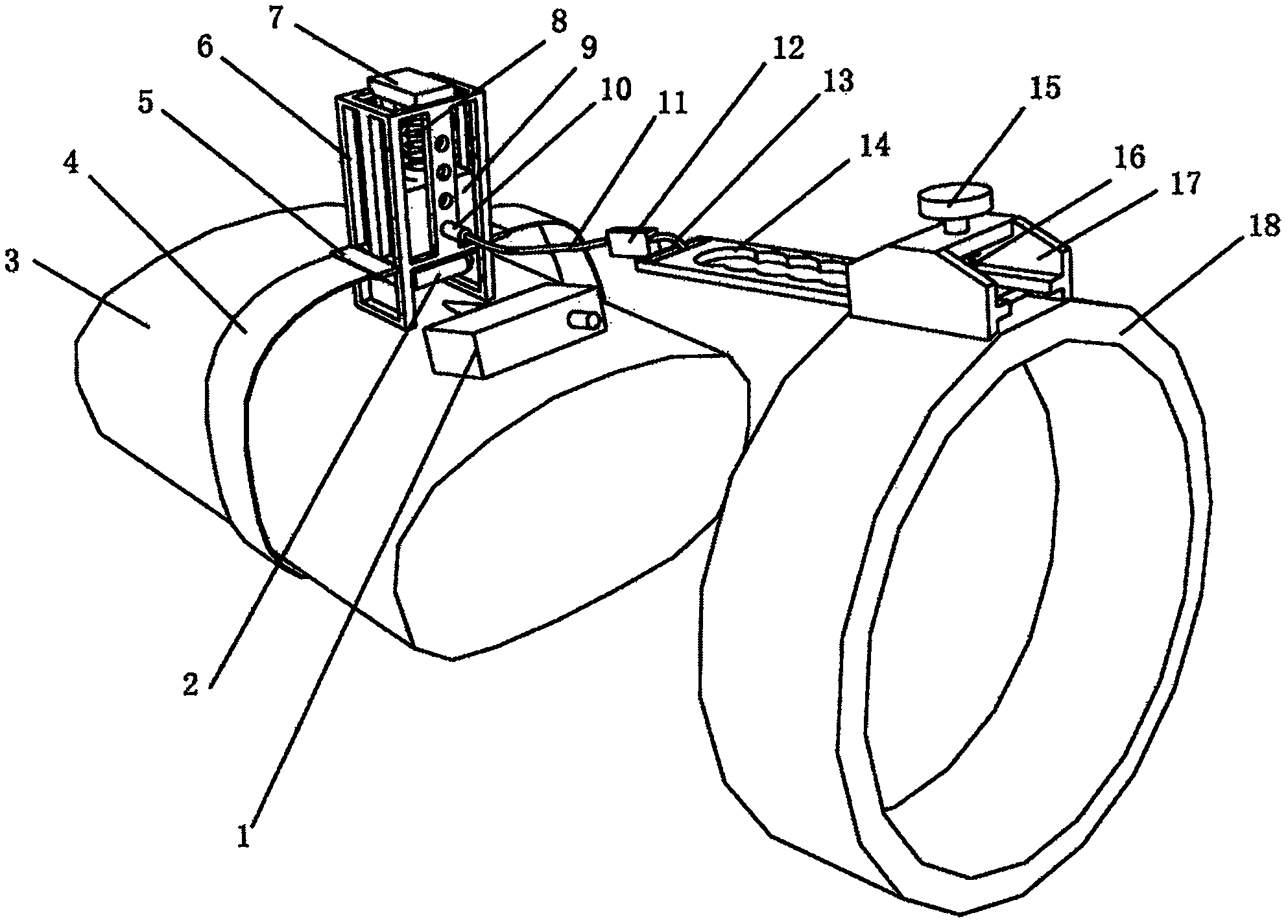

2.根据权利要求1所述的医疗用拔针后按压止血装置,其特征在于,包括滑动支架(6),所述滑动支架(6)的内部形成一个滑动腔(19),所述滑动支架(6)的底部外壁的左右两侧均焊接有支撑腿(20),所述滑动支架(6)的顶部外壁固定有弹簧固定块(7),所述弹簧固定块(7)的底部外壁固定有储能弹簧(8),所述储能弹簧(8)的下端固定有压紧块(9),且所述压紧块(9)滑动连接于所述滑动腔(19)中,所述压紧块(9)的底部外壁卡接有消毒棉团(2),所述压紧块(9)前侧外壁上开设有第一通孔(21);所述滑动支架(6)的竖直方向的四侧均焊接有第一限位板(22),且前后两侧的第一限位板上(22)在竖直方向上开设有阵列分布的限位孔(23),所述限位孔(23)中滑动插接有销钉(10),所述销钉(10)的一端固定有拉绳(11),且所述拉绳(11)的另一端固定有固定块(12),且所述固定块(12)上固定有挂钩(13)。

3.根据权利要求2所述的医疗用拔针后按压止血装置,其特征在于,所述滑动支架(6)的左右两侧的底部均固定有弹性硅胶环座(5),所述弹性硅胶环座(5)连接有同一个弹性硅胶环(4)。

4.根据权利要求3所述的医疗用拔针后按压止血装置,其特征在于,所述第一通孔(21)的轴线与所述限位孔(23)的轴线在水平方向的投影重合。

5.根据权利要求3所述的医疗用拔针后按压止血装置,其特征在于,所述支撑腿(20)竖直方向的高度尺寸小于所述压紧块(9)竖直方向的高度尺寸。

6.根据权利要求3所述的医疗用拔针后按压止血装置,其特征在于,所述销钉(10)的长度尺寸大于所述滑动支架(6)在前后方向的宽度尺寸。

7.根据权利要求3所述的医疗用拔针后按压止血装置,其特征在于,所述储能弹簧(8)的自由高尺寸与压紧块(9)的高度尺寸之和大于所述弹簧固定块(7)底部外壁到所述支撑腿(20)底部外壁的距离尺寸。

8.根据权利要求1-7任一所述的医疗用拔针后按压止血装置,其特征在于,还包括护理手环,所述护理手环包括调节装置固定座(17),所述调节装置固定座(17)的底部外壁固定有硅胶弹性手环(18),所述调节装置固定座(17)的左右两侧的内壁设置有第二限位板(24),所述第二限位板(24)的底部外壁与硅胶弹性手环(18)的顶部外壁滑动连接有同一个拉板(14);所述调节装置固定座(17)的顶部开设有第二通孔(25),所述第二通孔(25)中滑动连接有拉板调节拉钮(15)。

9.根据权利要求8所述的医疗用拔针后按压止血装置,其特征在于,所述拉板调节拉钮(15)包括上部限位圆板(151)、下部限位圆板(152)、压簧(153)以及与第二通孔(25)相配的调节柱(154),所述上部限位圆板(151)与下部限位圆板(152)固定于所述调节柱(154)的两端,所述压簧(153)设置于下部限位圆板(152)的顶部外壁与所述调节装置固定座(17)的顶部内壁之间。

10.根据权利要求9所述的医疗用拔针后按压止血装置,其特征在于,所述拉板(14)上阵列开设有与所述下部限位圆板(152)相配的限位圆孔(26),所述拉板(14)的后端开设有适于所述挂钩卡扣的第三通孔(27)。
