专利号: 2020104223663
申请人: 徐州易尚饰家装饰工程有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

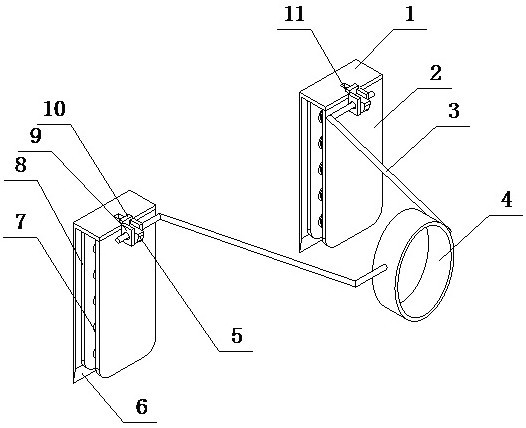

1.一种卷钢束带切割安全防护稳定器,其特征是:两个转动架的一端和固定套外壁相连接,两个L型固定板分别一一对应置于两个转动架的另一端处,所述L型固定板的一端上置有一对固定耳,两对所述固定耳分别套置于两个转动架的另一端上,所述L型固定板的另一端向下折弯,尖插板置于L型固定板的另一端上,所述L型固定板上开有滑槽,所述滑槽位于一对固定耳之间,T型滑块可滑动的置于滑槽内,抵撑板和T型滑块底部相连接,多个弹簧的一端和抵撑板靠近L型固定板的一侧相连接,抵压板和多个弹簧的另一侧相连接,渐开圆块固定置于转动架上,且位于一对固定耳之间。

2.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述抵压板上靠近一侧处开有凹槽,所述抵压板另一侧处形成凸块,滑动块置于凹槽内,所述滑动块和凸块之间置有一段距离,所述滑动块和凸块之间设置等距分布的多个弹性弧条,所述弹性弧条的一段和滑动块相连接,所述弹性弧条的另一端和凸块相连接。

3.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于两个所述转动架的另一端先向相背延伸,再远离固定套斜向折弯,然后向相反方向折弯并延伸一段距离。

4.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述尖插板为倒锥形板,便于将尖插板插入到束带和卷钢之间以对束带进行夹持固定。

5.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述渐开圆块外边缘为渐开线型。

6.根据权利要求5所述的一种卷钢束带切割安全防护稳定器,其特征在于所述渐开圆块和T型滑块相贴合。

7.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述固定套内侧面上置有防滑纹,所述抵压板上置有橡胶垫。

8.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述滑块上置有滚珠。

9.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于所述转动架为可伸缩结构。

10.根据权利要求1所述的一种卷钢束带切割安全防护稳定器,其特征在于使用时,L型固定板卡在弹性束带上,抵压板配合弹簧对束带进行抵压固定的设计,能够对束带进行夹持固定,避免束带切割后产生弹甩现象。
