专利号: 202010422596X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

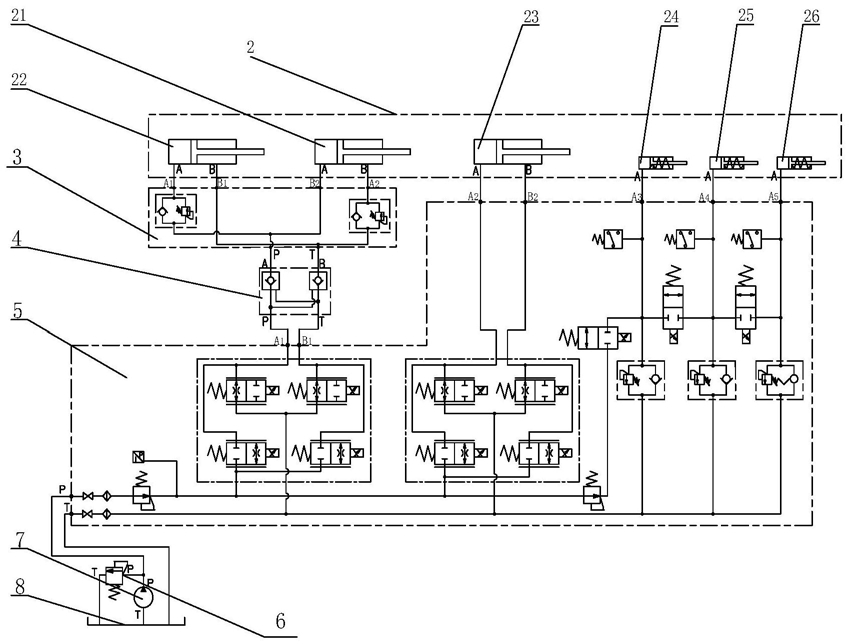

1.一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,包括:

油箱(8),用以储存液压系统所需的液压油;

定量泵(7),用以为液压系统提供恒定流量的液压油;

第一溢流阀(6),用以为液压系统定压溢流;

供油阀组(5),用以为液压系统供油,并控制执行机构进行动作;

液压锁阀组(4),用以封闭油路;

顺序阀组(3),用以控制执行机构的伸出、缩回的顺序;

执行机构(2),所述执行结构包括活门液压缸(21)、锁闩液压缸(22)、翻转液压缸(23)、起吊触碰弹簧缸(24)、感应锁闩弹簧缸(25)和顶驱下放弹簧缸(26)。

2.根据权利要求1所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述定量泵(7)的吸油口T、第一溢流阀(6)的回油口T、供油阀块(5)的回油口T与油箱(8)通过液压管路相连,所述定量泵(7)的出油口P与所述供油阀组(5)的进油口P、第一溢流阀(6)的进油口P通过液压管路相连,所述供油阀组(5)的第一工作油口A1通过液压管路与所述液压锁阀组(4)的进油口P相连,所述供油阀组(5)的第二工作油口B1通过液压管路与所述液压锁阀组(4)的回油口T相连,所述供油阀组(5)的第三工作油口A2通过液压管路与所述翻转液压缸(23)的无杆腔油口A相连,所述供油阀组(5)的第四工作油口B2通过液压管路与所述翻转液压缸(23)的有杆腔油口B相连,所述供油阀组(5)的第五工作油口A3通过液压管路与起所述起吊触碰弹簧缸(24)的工作油口A相连,所述供油阀组(5)的第六工作油口A4通过液压管路与所述感应锁闩弹簧缸(25)的工作油口A相连,所述供油阀组(5)的第七工作油口A5通过液压管路与所述顶驱下放弹簧缸(9)的工作油口A相连;所述液压锁阀组(4)的第一工作油口A和所述顺序阀组(3)的进油口P通过液压管路相连,所述液压锁阀组4)的第二工作油口B和所述顺序阀组(3)的回油口T通过液压管路相连,所述顺序阀组(3)的第一工作油口A1通过液压管路与所述锁闩液压缸(22)的无杆腔油口A相连,所述顺序阀组(3)的第二工作油口B1通过液压管路与所述锁闩液压缸(22)的有杆腔油口B相连,所述顺序阀组(3)的第三工作油口B2通过液压管路与所述活门液压缸(21)的无杆腔油口A相连,所述顺序阀组(3)的第四工作油口A2通过液压管路与所述活门液压缸(21)的有杆腔油口B相连。

3.根据权利要求1所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述供油阀组(5)包括供油集成阀块(51),所述供油集成阀块包括第一负载口独立控制阀组(51a)、第二负载口独立控制阀组(51b)、压力传感器(51c)、第一减压阀(51d)、第二减压阀(51e)、第一过滤器(51f)、第二过滤器(51g)、第一球阀(51h)、第二球阀(51i)、第一二次溢流阀(51j)、第二二次溢流阀(51k)、第三二次溢流阀(51l)、第一两位两通电磁换向阀(51m)、第二两位两通电磁换向阀(51n)和第三两位两通电磁换向阀(51p)、第一压力继电器(51q)、第二压力继电器(51r)和第三压力继电器(51s),所述供油集成阀块(51)上分别钻有进油口P、回油口T、第一工作油口A1、第二工作油口B1、第三工作油口A2、第四工作油口B2、第五工作油口A3、第六工作油口A4和第七工作油口A5,第一球阀(51h)安装在供油集成阀块(51)上,且第一球阀(51h)的进油口P通过供油集成阀块(51)的内部流道与所述供油集成阀块(51)的进油口P相连,所述第一过滤器(51f)安装在供油集成阀块(51)上,且所述第一过滤器(51f)的进油口P通过所述供油集成阀块(51)的内部流道与第一球阀(51h)的回油口T相连,所述第一过滤器(51f)的回油口T通过所述供油集成阀块(51)的内部流道与所述第一减压阀(51d)的进油口P相连,所述第一减压阀(51d)的回油口T、压力传感器(51c)的进油口P、第二负载口独立控制阀组(51b)的进油口P、第一负载口独立控制阀组(51a)的进油口P和第二减压阀(51e)的进油口P通过所述供油集成阀块(51)的内部流道相连,所述第二负载口独立控制阀组(51b)的第一工作油口A通过所述供油集成阀块(51)的内部流道与所述供油集成阀块(51)的第一工作油口A1相连,所述第二负载口独立控制阀组(51b)的第二工作油口B通过所述供油集成阀块(51)的内部流道与所述供油集成阀块(51)的第二工作油口B1相连,所述第一负载口独立控制阀组(51a)的第一工作油口A通过所述供油集成阀块(51)的内部流道与所述供油集成阀块(51)的第三工作油口A2相连,所述第一负载口独立控制阀组(5a)的第二工作油口B通过所述供油集成阀块(51)的内部流道与所述供油集成阀块(51)的第四工作油口B2相连,所述第一两位两通电磁换向阀(51m)、第二两位两通电磁换向阀(51n)和第三两位两通电磁换向阀(51p)安装在所述供油集成阀块(51),且所述第三两位两通电磁换向阀(51p)的进油口P通过所述供油集成阀块(51)的内部流道与所述第二减压阀(51e)的的回油口T相连,所述第三两位两通电磁换向阀(51p)的回油口T、第一二次溢流阀组(51j)的进油口P、第三压力继电器(51s)的进油口P、第二两位两通电磁换向阀(51n)的进油口P以及供油集成阀块(51)的第五工作油口A3通过供油集成阀块(51)的内部流道相连,所述第二两位两通电磁换向阀(51n)的回油口T、第二二次溢流阀组(51k)的进油口P、第二压力继电器(51r)的进油口P、第一两位两通电磁换向阀(51m)的进油口P以及供油集成阀块(51)的第六工作油口A4通过所述供油集成阀块(51)的内部流道相连,第一两位两通电磁换向阀(51m)的回油口T、第三二次溢流阀组(51l)的进油口P、第一压力继电器(51q)的进油口P以及所述供油集成阀块(51)的第七工作油口A5通过供油集成阀块(51)的内部流道相连,所述第二球阀(51i)安装在供油集成阀块(51)上,且所述第二球阀(51i)的回油口T通过供油集成阀块(51)的内部流道与供油集成阀块(51)的回油口T相连,所述第二过滤器(51g)安装在供油集成阀块(51)上,且第二过滤器(51g)的回油口T通过供油集成阀块(51)的内部流道与第二球阀(51i)的进油口P相连,所述第二过滤器(51g)的进油口P、第二负载口独立控制阀组(51b)的回油口T、第一负载口独立控制阀组(51a)的回油口T、第一二次溢流阀组(51j)的回油口T、第二二次溢流阀组(51k)的回油口T以及第三二次溢流阀组(51l)的回油口T通过供油集成阀块(51)的内部流道相连。

4.根据权利要求1所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述液压锁阀组(4)包括液压锁阀块(41),所述液压锁阀块包括第一液控单向阀(411)和第二液控单向阀(412),所述液压锁阀块(41)上分别钻有进油口P、回油口T、第一工作油口A和第二工作油口B,所述第一液控单向阀(411)和所述第二液控单向阀(412)均安装在液压锁阀块(41)上,所述第二液控单向阀(412)的进油口P1、第一液控单向阀(411)的控制油口X2和液压锁阀块(41)的进油口P通过所述液压锁阀块(41)的内部流道相连相连,所述第二液控单向阀(412)的工作油口A1与液压锁阀块(41)的第一工作油口A通过所述液压锁阀块(41)的内部流道相连,所述第一液控单向阀(411)的进油口P2、第二液控单向阀(412)的控制油口X1和液压锁阀块(41)的回油口T通过所述液压锁阀块(41)的内部流道相连,所述第一液控单向阀(411)的工作油口A2与液压锁阀块(41)的第二工作油口B通过所述液压锁阀块(41)的内部流道相连。

5.根据权利要求1所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述顺序阀组(3)包括顺序阀块(31),所述顺序阀块(31)包括第一顺序阀(311)和第二顺序阀(312),所述顺序阀块(31)上分别钻有进油口P、回油口T、第一工作油口A1、第二工作油口B1、第三工作油口B2和第四工作油口A2,所述第二顺序阀(312)安装在顺序阀块(31)上,所述第二顺序阀(312)的进油口P1、顺序阀块(31)的第四工作油口B2和顺序阀块(31)的进油口P通过所述顺序阀块(31)的内部流道相连,所述第二顺序阀(312)的工作油口A1与顺序阀块(31)的第一工作油口A1通过所述顺序阀块(31)的内部流道相连,所述第一顺序阀(311)安装在顺序阀块(31)上,所述第一顺序阀(311)的进油口P2、顺序阀块(31)的第二工作油口B1和所述顺序阀块(31)的回油口T通过所述顺序阀块(31)的内部流道相连,所述第一顺序阀(311)的工作油口A2通过液压管路与所述顺序阀块(31)的第四工作油口A2相连。

6.根据权利要求3所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述第一负载口独立控制阀组(51a)和第二负载口独立控制阀组(51b)的组成相同,均包括负载口独立控制阀块(511),所述负载口独立控制阀块(511)包括第一两位两通常开比例阀(5111)、第二两位两通常开比例阀(5112)、第一两位两通常闭比例阀(5113)和第二两位两通常闭比例阀(5114),所述负载口独立控制阀块(511)上分别钻有进油口P、回油口T、第一工作油口A和第二工作油口B,所述第一两位两通常开比例阀(5111)、第二两位两通常开比例阀(5112)、第一两位两通常闭比例阀(5113)和第二两位两通常闭比例阀(5114)均安装在负载口独立控制阀块(511)上,所述第二两位两通常闭比例阀(5114)的进油口P1、第一两位两通常闭比例阀(5113)的进油口P2和负载口独立控制阀块(511)的进油口P通过负载口独立控制阀块(511)的内部流道相连,第二两位两通常闭比例阀(5114)的工作油口A1、第二两位两通常开比例阀(5112)的工作油口A3和负载口独立控制阀块(511)的第一工作油口A通过负载口独立控制阀块(511)的内部流道相连,所述第一两位两通常闭比例阀(5114)的工作油口A2、第一两位两通常开比例阀(5111)的工作油口A4和负载口独立控制阀块(511)的第二工作油口B通过负载口独立控制阀块(511)的内部流道相连,第二两位两通常开比例阀(5112)的进油口P3、第一两位两通常开比例阀(5111)的进油口P4和负载口独立控制阀块(511)的回油口T通过负载口独立控制阀块(511)的内部流道相连。

7.根据权利要求3所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,所述第一二次溢流阀组(51j)、第二二次溢流阀组(51k)和第三二次溢流阀组(51l)的组成相同,均包括二次溢流阀块(512),所述二次溢流阀块(512)包括第二溢流阀(5121)和第一单向阀(5122),二次溢流阀块(512)上分别钻有进油口P和工作油口A,所述第一单向阀(5122)安装在二次溢流阀块(512)上,所述第二溢流阀(5121)安装在二次溢流阀块(512)上,所述单向阀(5122)的工作油口A1、第二溢流阀(5121)的工作油口A1和二次溢流阀块(512)的工作油口A通过二次溢流阀块(512)上的内部流道相连,所述单向阀(5122)的进油口P1、第二溢流阀(5121)的进油口P1和二次溢流阀块(512)的进油口P通过二次溢流阀块(512)上的内部流道相连。

8.根据权利要求5所述的一种基于负载口独立控制的翻转式吊卡液压系统,其特征在于,第一顺序阀(311)和第二顺序阀(312)的组成相同,所述第一顺序阀(311)和第二顺序阀(312)的组成与第一二次溢流阀组(51j)、第二二次溢流阀组(51k)和第三二次溢流阀组(51l)的组成相同。
