1.氮化碳材料作为植物肥料在促进光合作用中的应用，其特征在于，包括以下步骤：将氮化碳材料配置成氮化碳材料的水溶液，然后作为植物肥料施加到植物根部或叶面。

2.根据权利要求1所述的应用，其特征在于，所述的氮化碳材料的水溶液的浓度为0.1～50mg/L。

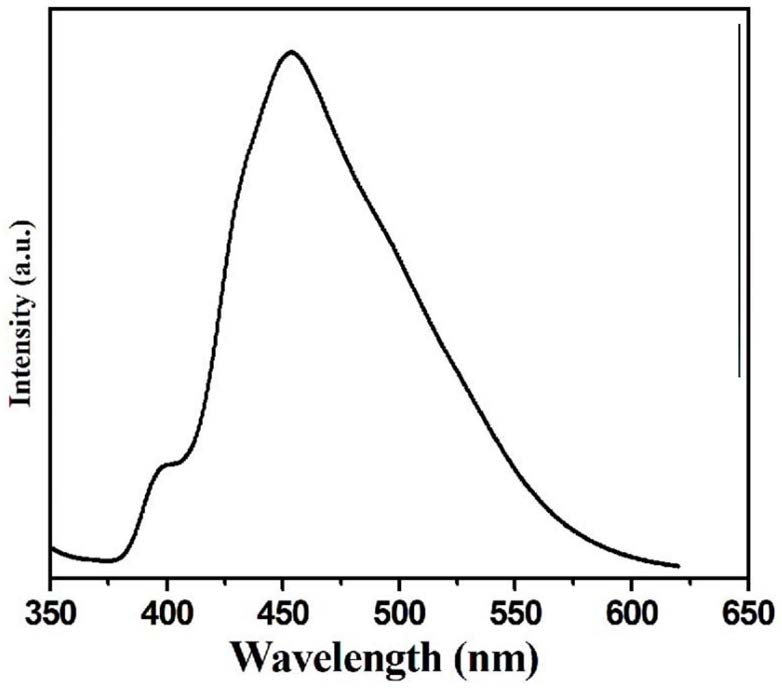

3.根据权利要求1或2所述的应用，其特征在于，所述的氮化碳材料具有层状结构，其厚度在0.1～2nm，宽度在1～10μm；光学性质为：吸收光的波长为300～400nm，荧光发射波长为

400～500nm。

4.根据权利要求1-3任一项所述的应用，其特征在于，所述的氮化碳材料由碳、氮两种元素组成，碳、氮原子比例为10:1～1:5。

5.根据权利要求1-4任一项所述的应用，其特征在于，所述的植物为单子叶植物，为小麦、玉米、小米、甘蔗、薏仁、芦笋、竹笋、葱、蒜、韭、山药中的一种。

6.根据权利要求1-5任一项所述的应用，其特征在于，所述的植物采用水培模式或土培模式进行培养。

7.根据权利要求1-6任一项所述的应用，其特征在于，所述氮化碳材料的制备方法，包括如下步骤：(1)将含氮碳化合物在马弗炉中进行煅烧，得到本体材料；

(2)将本体材料分散在水溶液中，放入超声仪内，进行超声剥离；

(3)将超声后的溶液进行抽滤、干燥，即得到具有荧光性质的氮化碳材料。

8.根据权利要求7所述的应用，其特征在于，所述的含氮碳化合物是三聚氰胺、蜜白胺、蜜勒胺、尿素、二聚氰胺、二氰二胺、硫脲中的一种或两种以上。

9.根据权利要求7或8所述的应用，其特征在于，步骤(1)所述煅烧的温度为200～800℃；煅烧的时间为2～12h。

10.根据权利要求7所述的应用，其特征在于，步骤(2)所述超声的功率范围为150～

1000W；超声的时间为2～12h。
