专利号: 2020104255043
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

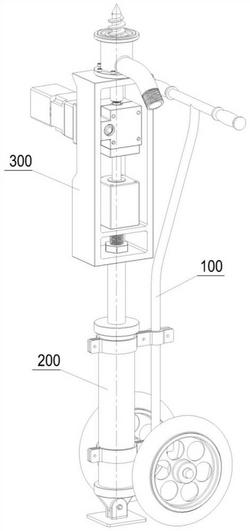

1.电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,包括升降装置(200)和工作主机(300);

所述工作主机(300)包括机架(310)和油杯(361),所述油杯(361)连接在所述机架(310)的顶端;

所述机架(310)连接在所述升降装置(200)的输出端,所述机架(310)内连接有液压缸(320),所述液压缸(320)的输出端连接有蜗轮蜗杆减速装置,所述蜗轮蜗杆减速装置上连接有螺旋锥杆(350);

所述螺旋锥杆(350)具有第一状态和第二状态,在所述第一状态,所述螺旋锥杆(350)的顶端位于所述油杯(361)内,在所述第二状态,所述螺旋锥杆(350)的顶端位于所述油杯(361)的上方;

所述液压缸(320)和所述蜗轮蜗杆减速装置工作带动所述螺旋锥杆(350)上升并转动,所述螺旋锥杆(350)从第一状态运动至第二状态;所述液压缸(320)工作带动所述螺旋锥杆(350)下降,所述螺旋锥杆(350)从第二状态运动至第一状态。

2.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述螺旋锥杆(350)包括圆柱体(353)和锥部(351),所述锥部(351)连接在所述圆柱体(353)的顶端,所述锥部(351)的外周设有螺旋体(352)。

3.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述油杯(361)的顶面设有上密封圈(363)。

4.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,还包括小推车(100),所述小推车(100)和所述升降装置(200)相连接。

5.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述升降装置(200)的底端连接有支撑板(203)。

6.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述油杯(361)侧面的底端连通有放油管(362)。

7.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述蜗轮蜗杆减速装置包括驱动装置和蜗轮蜗杆减速器(330),所述蜗轮蜗杆减速器(330)包括减速器壳体、蜗轮(333)、转轴(334)和蜗杆(336),所述转轴(334)转动连接在所述减速器壳体内,所述转轴(334)的顶端和所述螺旋锥杆(350)相连接,所述蜗轮(333)套接在所述转轴(334)的外周,所述蜗轮(333)和所述蜗杆(336)相啮合;

所述驱动装置的输出端和所述蜗杆(336)相连接。

8.根据权利要求7所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述驱动装置为减速电机(340)。

9.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述机架(310)和油杯(361)之间连接有下密封圈(364),所述螺旋锥杆(350)套接在所述下密封圈(364)内。

10.根据权利要求1所述的电液控制螺旋锥杆钻拉油箱排油孔设备,其特征在于,所述油杯(361)为敞口杯状,所述螺旋锥杆(350)位于所述油杯(361)的中心线上。
