1.一种剥离六方氮化硼粉末制备氮化硼纳米片用于制备BNNS‑纤维素复合材料的方法，包括如下步骤：

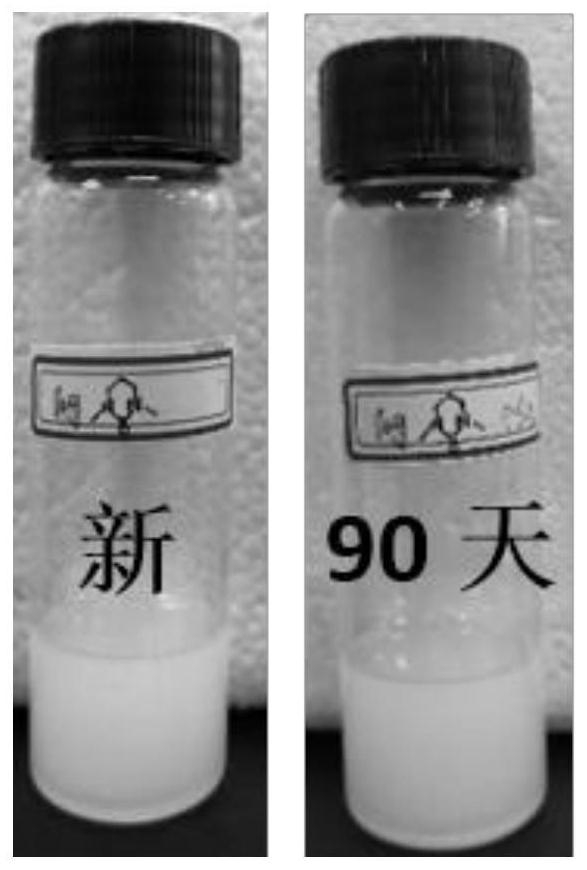

（1）在六方氮化硼粉末中加入极性非质子溶剂1,3‑二甲基‑四氢‑2‑嘧啶酮DMPU，进行超声处理，得到稳定的氮化硼纳米片BNNS的DMPU悬浮液；

（2）在上述所得BNNS的DMPU悬浮液中加入质量分数1% 10%的纤维素，所述六方氮化硼~

粉末与纤维素按质量比计为（1 2）：1，超声至纤维素完全溶解，得到BNNS‑纤维素混合液；

~

（3）将所得到的混合液进行脱泡，凝固浴再生，洗涤，过滤，得到BNNS‑纤维素复合材料。

2.根据权利要求1所述的剥离六方氮化硼粉末制备氮化硼纳米片用于制备BNNS‑纤维素复合材料的方法，所述的BNNS的DMPU悬浮液中六方氮化硼的质量浓度为1 50mg/ml。

~

3.根据权利要求1所述的剥离六方氮化硼粉末制备氮化硼纳米片用于制备BNNS‑纤维素复合材料的方法，其特征在于，步骤(1)中，所述超声的功率为50 400W，处理时间为1~ ~

10h，超声温度为30～60℃。

4.根据权利要求1所述的剥离六方氮化硼粉末制备氮化硼纳米片用于制备BNNS‑纤维素复合材料的方法，其特征在于，步骤(2)中，所述的纤维素原料是棉短绒、纸浆和微晶纤维素中的一种或多种。

5.一种BNNS‑纤维素复合材料，其特征在于，按照权利要求1～4中任一项所述的方法制备得到。

6.根据权利要求5所述的一种BNNS‑纤维素复合材料，其特征在于，所述BNNS‑纤维素复‑1 ‑1

合材料的导热系数达到26.4W·m ·K 。
