专利号: 2020104292428
申请人: 安徽科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

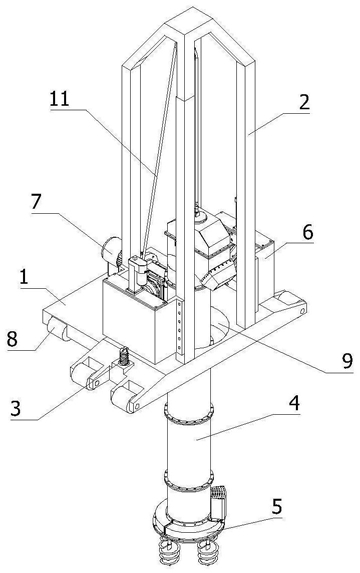

1.一种石油勘探的深井速挖清理设备,其特征在于,包括有移动底座(1)、安装支架(2)、两个卡死固定机构(3)、排土组件(4)、钻孔组件(5)、两组锁定下压组件(6)和缓速拉升组件(7),移动底座(1)水平设置,移动组件的侧壁上安装有用于行走的行走轮(8),两个卡死固定机构(3)分别竖直安装在移动底座(1)的顶部两侧,移动底座(1)的中心处贯穿设有圆形钻孔通道(9),安装支架(2)竖直固定安装在移动底座(1)的顶部,安装支架(2)的顶端位于圆形钻孔通道(9)的正上方,缓速拉升组件(7)固定安装在移动底座(1)上,排土组件(4)穿过圆形钻孔通道(9)竖直设置在移动底座(1)上,安装支架(2)的顶部设有定滑轮(10),缓速拉升组件(7)包括有能够缓速收放的缆绳(11),缆绳(11)的一端绕过定滑轮(10)竖直向下设置并与排土组件(4)的顶部固定连接,钻孔组件(5)竖直设置在排土组件(4)的底部,钻孔组件(5)与排土组件(4)连通,钻孔组件(5)包括有竖直设置能够钻地的钻头(12),排土组件(4)包括有送料管(13)和输送带(14),送料管(13)竖直设置在圆形钻孔通道(9)上,输送带(14)竖直设置在送料管(13)内部,输送带(14)上均匀设有若干用于输送土石的送料斗(15),两组锁定下压组件(6)分别设置在移动底座(1)顶部的两侧,锁定下压组件(6)包括有升降机构(16)和挤压抵紧机构(17),升降机构(16)竖直固定安装在移动底座(1)顶部,挤压抵紧机构(17)倾斜固定安装在升降机构(16)的输出端上,挤压抵紧机构(17)包括有能够抵紧送料管(13)的弧形夹头(18),钻头(12)设有四个,四个钻头(12)环形设置在排土组件(4)的底部,四个钻头(12)同步转动。2.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,卡死固定机构(3)包括有安装筒(19)、卡爪(20)和螺纹杆(21),安装筒(19)竖直固定安装在移动底座(1)的一侧,安装筒(19)的底部与移动底座(1)的底部平齐,安装筒(19)的内部设有螺纹,螺纹杆(21)竖直设置在安装筒(19)的上半部,螺纹杆(21)与安装筒(19)螺纹连接,卡爪(20)顶部铰接安装在螺纹杆(21)的底部,安装筒(19)的底部设有三个向外倾斜的限位卡槽(22),卡爪(20)包括有三个倾斜与限位卡槽(22)配合的刀头(23),刀头(23)的顶部与螺纹杆(21)的底部铰接。3.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,钻孔组件(5)还包括有驱动安装座(24)、第一伺服电机(25)、第一传动机构(26)和三组第二传动机构(27),第一传动机构(26)包括有驱动轮(28)、第一同步轮(29)和第一同步带(30),驱动安装座(24)水平固定安装在送料管(13)的底部,驱动安装座(24)为环形设置,四个钻头(12)分别竖直环形分布在驱动安装座(24)的正下方,驱动安装座(24)的中心处与送料管(13)底部开口连通,驱动轮(28)和第一同步轮(29)均水平能够转动的设置在驱动环形座的顶部,第一同步带(30)套设在驱动轮(28)和第一同步轮(29)上,第一同步轮(29)位于其中一个钻头(12)的正上方,第一伺服电机(25)竖直设置在驱动安装座(24)的正上方,第一伺服电机(25)的输出端与驱动轮(28)顶部中心处固定连接,第二传动机构(27)包括有第二同步轮(31)和第二同步带(32),三组第二传动机构(27)依次环形分布在驱动安装座(24)的顶部,三个第二同步轮(31)分别位于其他三个钻头(12)的正上方且与驱动安装座(24)能够转动的连接,三个第二同步轮(31)均与其对应的钻头(12)固定连接,其中靠近第一传动机构(26)的一个第二传动机构(27)中的第二同步带(32)套设在第一同步轮(29)和第二同步带(32)上,其他两组第二同步带(32)分别套设在两个第二同步带(32)上。4.根据权利要求3所述的一种石油勘探的深井速挖清理设备,其特征在于,驱动安装座

(24)顶部设有环形设置的可拆卸防尘罩(33),第一传动机构(26)和第二传动机构(27)均位于可拆卸防尘罩(33)内,第一伺服电机(25)外侧设有电机防尘罩(34),电机防尘罩(34)固定安装在可拆卸防尘罩的顶部。5.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,排土组件(4)还包括有第二伺服电机(35)、主动轮(36)和从动轮(37),主动轮(36)竖直能够转动的设置在送料筒内部的顶端,从动轮(37)竖直能够转动的设置在送料筒内部的底端,输送带(14)的两端分别安装在主动轮(36)和从动轮(37)上并与其传动连接,第二伺服电机(35)的输出端与主动轮(36)传动连接。6.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,送料筒的顶部设有排土通道(38),排土通道(38)的开口方向开设在送料斗(15)的下料端。7.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,升降机构(16)包括有竖直安装架(39)、电动推杆(40)和滑动板(41),竖直固定安装架固定安装在移动底座(1)的顶部,竖直安装架(39)靠近圆形钻孔通道(9)的一侧侧壁上竖直设有滑轨(42),滑动板(41)通过滑轨(42)能够滑动的设置在竖直安装架(39)上,电动推杆(40)竖直固定安装在竖直安装架(39)的顶部,电动推杆(40)的输出端与滑动板(41)的顶部固定连接,滑动板(41)靠近圆形钻孔通道(9)一侧的侧壁上倾斜固定安装有倾斜板(43),倾斜板(43)较高的一侧与滑动板(41)的侧壁固定连接,挤压抵紧机构(17)固定安装在倾斜板(43)的顶部。8.根据权利要求7所述的一种石油勘探的深井速挖清理设备,其特征在于,挤压抵紧机构(17)还包括有双轴双杆气缸(44)和铰接块(45),双轴双杆气缸(44)固定安装在倾斜板(43)的顶部,双轴双杆气缸(44)的输出端与铰接块(45)固定连接,铰接块(45)铰接端的底部为直角设置,弧形夹头(18)与铰接块(45)铰接处底部为直角设置。9.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,弧形夹头(18)的弧度与送料管(13)的外壁弧度一致,弧形夹头(18)的弧面设置有防滑垫(46)。10.根据权利要求1所述的一种石油勘探的深井速挖清理设备,其特征在于,缓速拉升组件(7)还包括有第三伺服电机(47)、直角减速器(48)和收卷筒(49),第三伺服电机(47)和直角减速器(48)均固定安装在移动底座(1)顶部一侧,收卷筒(49)水平能够转动的设置在移动底座(1)顶部,第三伺服电机(47)的输出端与直角减速器(48)传动连接,直角减速器(48)的输出端与收卷筒(49)其中一侧侧壁中心处固定连接,缆绳(11)远离送料管(13)的一端缠绕在收卷筒(49)上。
