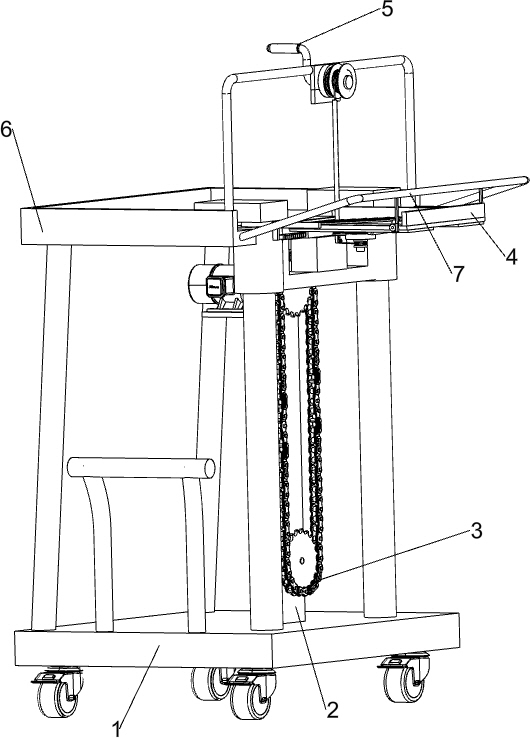

1.一种建筑用泡沫砖运送装置,其特征在于,包括:
运送车(1),其端部连接有安装板(2),安装板(2)上安装有运送机构(3),运送机构(3)上连接有运送板(4),运送板(4)上安装有拨砖机构(5);
支撑台(6),运送车(1)靠近安装板(2)的端部一侧连接有支撑台(6)。
2.根据权利要求1所述的一种建筑用泡沫砖运送装置,其特征在于,运送机构(3)包括:减速电机(31),其安装于安装板(2)一侧,减速电机(31)上连接有第一链轮(32),安装板(2)的另一侧转动式连接有第二链轮(33),第二链轮(33)与第一链轮(32)之间连接有链条(34);
导杆(35),运送车(1)靠近安装板(2)的端部另一侧连接有导杆(35),导杆(35)上滑动式连接有导套(36),导套(36)上滑动式连接有活动块(37);
连接杆(38),链条(34)上连接有连接杆(38),连接杆(38)的一端与活动块(37)连接。
3.根据权利要求2所述的一种建筑用泡沫砖运送装置,其特征在于,拨砖机构(5)包括:转轴(512),运送板(4)的底部转动式连接有转轴(512),转轴(512)上连接有第一齿轮(513),转轴(512)靠近第一齿轮(513)的外壁套有第二连接座(515),第二连接座(515)的顶部一侧与运送板(4)的底部连接,转轴(512)靠近第二连接座(515)的外壁连接有第二绕线轮(514);
第二涡卷弹簧(516),第二连接座(515)内连接有第二涡卷弹簧(516),第二涡卷弹簧(516)与转轴(512)连接;
定滑轮(517),第二连接座(515)上转动式连接有定滑轮(517);
导向块(59),运送板(4)靠近第一齿轮(513)的底部两侧均连接有导向块(59),导向块(59)内滑动式连接有第一齿条(510),第一齿条(510)与第一齿轮(513)啮合,第一齿条(510)上连接有拨板(511);
n形杆(51),支撑台(6)的顶部一侧连接有n形杆(51),n形杆(51)上连接有连接块(52),连接块(52)上转动式连接有摇杆(53),摇杆(53)上套有第一连接座(54),第一连接座(54)与连接块(52)连接,第一连接座(54)内连接有第一涡卷弹簧(55),第一涡卷弹簧(55)与摇杆(53)连接,摇杆(53)靠近第一涡卷弹簧(55)的外壁连接有第一绕线轮(56);
导管(58),运送板(4)的顶部一侧连接有导管(58);
拉绳(57),第一绕线轮(56)上绕有拉绳(57),拉绳(57)的一端绕在第一绕线轮(56)上,拉绳(57)的另一端先穿过导管(58)、运送板(4)和第二连接座(515),然后绕过定滑轮(517),最后绕在第二绕线轮(514)上。
4.根据权利要求3所述的一种建筑用泡沫砖运送装置,其特征在于,还包括:下砖机构(7),下砖机构(7)包括:固定杆(71),支撑台(6)的一侧上部连接有固定杆(71),固定杆(71)上连接有两个第二齿条(72),运送板(4)的两侧均转动式连接有第二齿轮(73),第二齿轮(73)与第二齿条(72)啮合,第二齿轮(73)上连接有凸轮(74);
运送板(4)顶部靠近导管(58)的一侧铰接连接有两个翻板(75),翻板(75)的端部一侧连接有接触板(76),接触板(76)的底部与凸轮(74)接触。
5.根据权利要求4所述的一种建筑用泡沫砖运送装置,其特征在于,还包括:
转辊(8),翻板(75)上转动式的连接有多个转辊(8)。
