专利号: 2020104338296
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

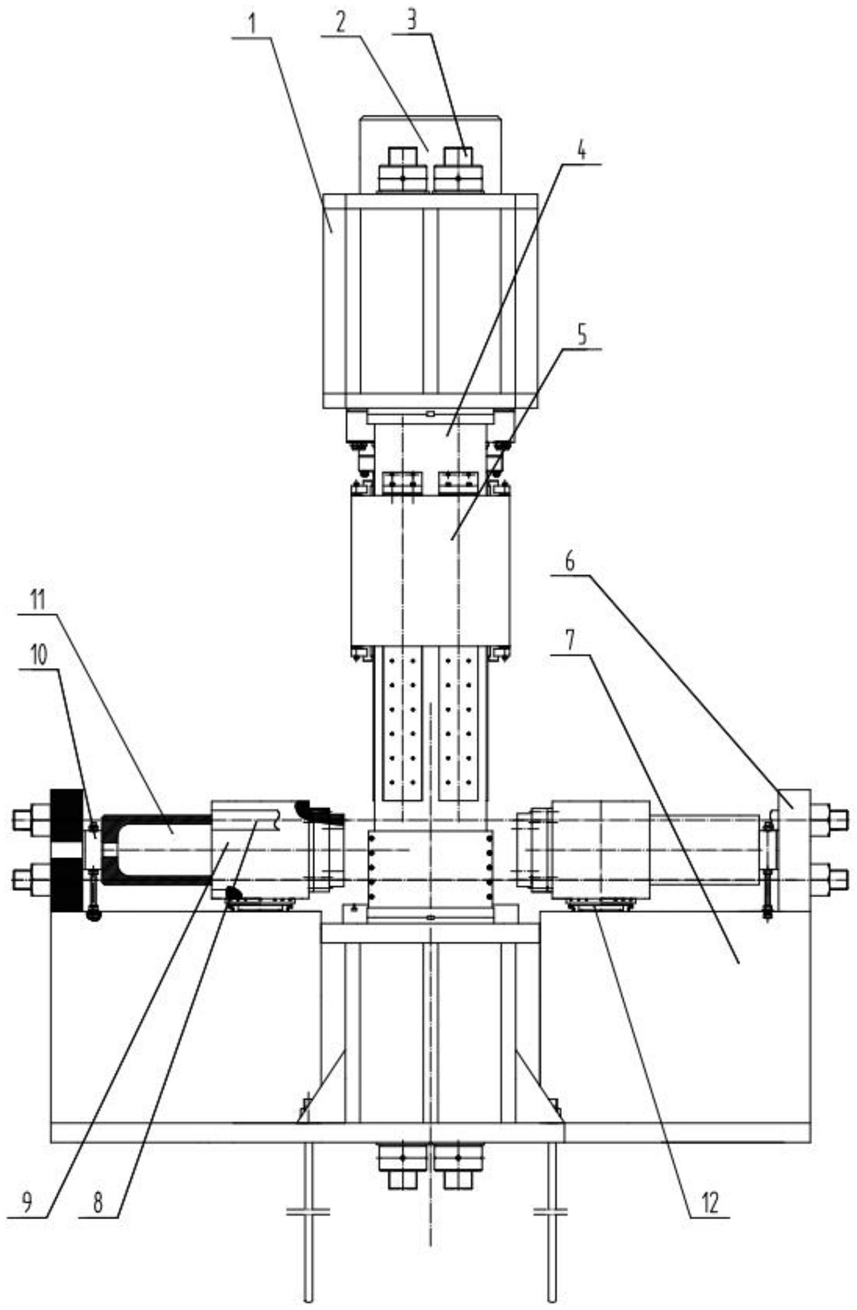

1.一种侧向液压缸可旋转锻造液压机,其特征在于,包括:下横梁,

上横梁,所述上横梁位于所述下横梁的上方;

主工作缸,所述主工作缸固定于所述上横梁上,所述主工作缸的活塞杆的伸出端朝下;

竖向连接结构,所述上横梁和所述下横梁通过左右两侧的所述竖向连接结构固定连接;

活动横梁,所述活动横梁沿上下方向滑动设置于所述竖向连接结构上,所述主工作缸的所述活塞杆与所述活动横梁球面连接;

分度盘,两个所述分度盘分别位于所述竖向连接结构的左右两侧,所述分度盘包括上盘和下盘,所述下盘固定于所述下横梁上;

侧向液压缸,两个所述侧向液压缸分别固定于左右两侧的所述上盘上,所述侧向液压缸的活塞杆朝内侧设置;

挡板,两个所述挡板分别固定于所述下横梁的左右两端且相互正对;

横向拉杆,两个所述挡板通过所述横向拉杆固定连接;

固定楔块,每个所述挡板的朝内的一面固定两个所述固定楔块,两个所述固定楔块的直角面与所述挡板贴合,两个所述固定楔块的斜面相背;

活动楔块组件,两个所述活动楔块组件分别位于左侧的所述挡板与左侧的所述侧向液压缸之间以及右侧的所述挡板与右侧的所述侧向液压缸之间,所述活动楔块组件包括两个螺柱、两个活动楔块以及若干锁紧螺母,所述螺柱的下端固定于所述下横梁上,每个所述螺柱上套设一所述活动楔块,所述锁紧螺母用以将所述活动楔块锁紧于所述螺柱上,所述活动楔块用以分别和两侧的所述固定楔块、所述侧向液压缸相抵;

所述侧向液压缸通过法兰固定于缸筒内,所述缸筒固定于所述上盘上。

2.根据权利要求1所述的侧向液压缸可旋转锻造液压机,其特征在于,所述竖向连接结构包括竖向拉杆和大立柱,所述大立柱套设于所述竖向拉杆外侧,所述大立柱支撑于上横梁和所述下横梁之间,所述竖向拉杆的上端穿过所述上横梁并螺纹连接有上螺母,所述竖向拉杆的下端穿过所述下横梁并螺纹连接有下螺母,所述上螺母位于所述上横梁的上侧,所述下螺母位于所述下横梁的下侧。

3.根据权利要求2所述的侧向液压缸可旋转锻造液压机,其特征在于,所述大立柱的外侧面固定有铜滑板,所述铜滑板位于所述活动横梁与所述大立柱之间,所述活动横梁沿竖向与所述铜滑板滑动接触。
