1.一种碳包覆纳米镍锂电池材料的制备方法,其特征在于,所述制备方法包括以下步骤:
1)称取一定量的甲氧苄氨嘧啶溶于一定体积的N,N-二甲基甲酰氨溶剂中,加入适量的聚丙烯腈,然后缓慢加入一定量的乙酸镍·四水合物,磁力搅拌10h,得到浅绿色的纺丝前驱液;
2)将上述浅绿色的纺丝前驱体液在电压为17~19kV、流率为0.9mL/h、相对湿度为35~
45%、温度为31~35℃的条件下,进行静电纺丝,收集静电纺丝产品;
3)将上述纺丝产品烘干后,置于管式炉中氮气氛围下550~750℃控温烧结3~5h,自然降温至室温,得到一种碳包覆纳米镍锂电池材料;
所述碳包覆纳米镍锂电池材料中碳质量的含量为3~15%;
所述的溶剂、合成原料均为化学纯;
所述纺丝前驱液中,镍和甲氧苄氨嘧啶的物质量的比为1:1,聚丙烯腈在纺丝前驱液中的浓度为1.4g/mL,甲氧苄氨嘧啶的浓度为0.05~0.1mmol/mL,乙酸镍的浓度为0.05~
0.1mmol/mL。

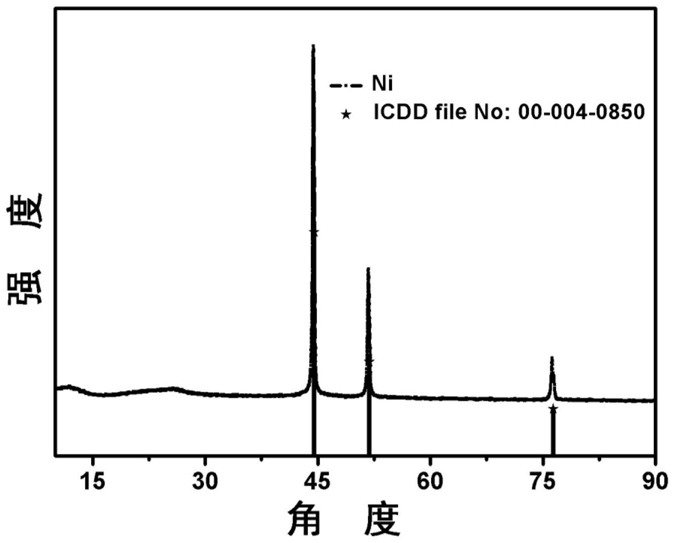

2.一种如权利要求1所述的制备方法得到的碳包覆纳米镍锂电池材料,其特征在于,该材料作为锂电池负极材料,在大电流密度800mAg-1下,循环80次后,其放电比容量能保持在
86mAh·g-1以上,库伦效率能保持在99%以上。
