1.一种纤维素负载镍催化剂的制备方法，其特征在于包括下述步骤：(1)纤维素与镍盐在溶剂中回流8～16小时，之后冷却到室温，固体真空干燥除去溶剂；

(2)在氮气保护下，分别在氮气保护下碳化得到催化剂。

2.根据权利要求1所述纤维素负载镍催化剂的制备方法，其特征在于：所述镍盐为氯化镍、醋酸镍、溴化镍、硝酸镍中的一种或二种以上的任意组合。

3.根据权利要求1所述纤维素负载镍催化剂的制备方法，其特征在于：所述溶剂为水、乙醇、甲醇、或其相应的极性溶剂。

4.根据权利要求1所述纤维素负载镍催化剂的制备方法，其特征在于：纤维素、镍盐的摩尔比为5：1～10：1。

5.根据权利要求1所述纤维素负载镍催化剂的制备方法，其特征在于：回流反应温度为

50～120℃，碳化温度为600～800℃。

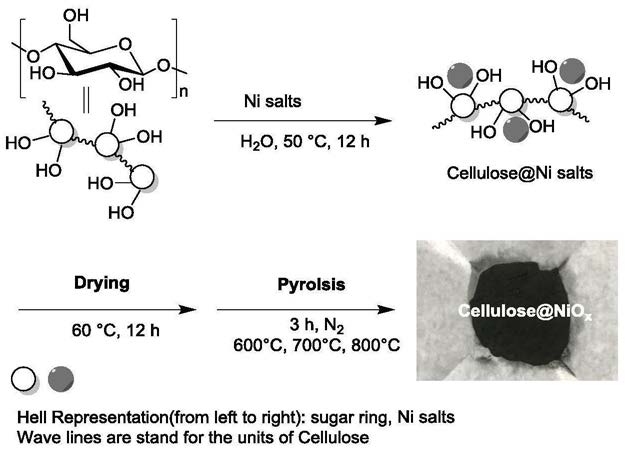

6.根据权利要求1所述纤维素负载镍催化剂的制备方法，其特征在于包括下述步骤：(1)在四口烧瓶中，加入醋酸镍和水，缓慢加入纤维素，体系升温至100℃，回流反应12小时，冷却至室温，减压过滤除去水，滤饼用水漂洗3次，固体放入真空干燥箱65℃烘干24小时；

(2)将催化剂固体放入瓷舟中，在氮气保护下，以每分钟2摄氏度升温，分别在600℃，

700℃和800℃下碳化3小时得到催化剂。

7.权利要求1-6任一种所述纤维素负载镍催化剂在还原硝基制备胺类化合物中的应用。

8.根据权利要求7所述纤维素负载镍催化剂在还原硝基制备胺类化合物中的应用，其特征在于采用下述方法：在加氢反应釜中加入硝基苯类化合物、纤维素负载镍催化剂、乙醇和水，通入氢气，在加热条件下反应6～18小时；反应结束后，将反应液冷却至室温，经过滤，蒸去溶剂得到芳香胺类化合物。

9.根据权利要求8所述纤维素负载镍催化剂在还原硝基制备胺类化合物中的应用，其特征在于：硝基苯类化合物、纤维素负载镍催化剂的摩尔比为100：5～25。

10.根据权利要求9所述纤维素负载镍催化剂在还原硝基制备胺类化合物中的应用，其特征在于：乙醇和水的摩尔比为1：0.5～4；反应温度为60～90℃。
