专利号: 202010436607X
申请人: 河南工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

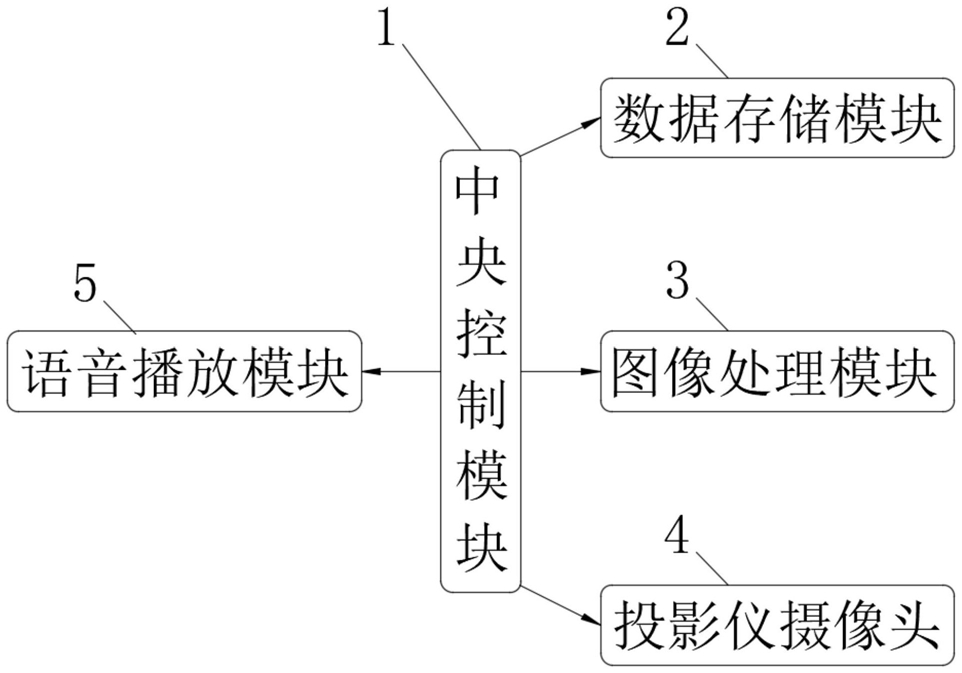

1.一种基于计算机的多媒体设计系统,包括中央控制模块(1),所述中央控制模块(1)外端电性连接有数据存储模块(2)、图像处理模块(3)、投影仪摄像头(4)和语音播放模块(5),所述语音播放模块(5)包括自洁式话筒架(6),其特征在于:所述自洁式话筒架(6)上端转动连接有调角器(7),所述调角器(7)外端固定连接有卡接有话筒(9)的卡接环(8),所述话筒(9)外端套设有保护头套(10),所述自洁式话筒架(6)外端固定连接有动态消毒箱(11),所述动态消毒箱(11)位于话筒(9)正下侧,所述动态消毒箱(11)内壁固定连接有十字固定架(12),所述十字固定架(12)内嵌设有消毒导管(13),所述消毒导管(13)内插设有释放导杆(1301),所述消毒导管(13)内壁固定连接有一对相互抵紧的橡胶片(14),所述橡胶片(14)位于释放导杆(1301)下侧,所述消毒导管(13)外端固定连接有贯穿自洁式话筒架(6)的导管(15),所述导管(15)外端固定连接有与中央控制模块(1)固定连接的消毒液存储箱(16),所述消毒液存储箱(16)内填充有液态乙醇,所述释放导杆(1301)上端固定连接有接触半球头(17),所述接触半球头(17)与消毒导管(13)之间固定连接有压缩弹簧(18),所述释放导杆(1301)外端开凿有多个均匀分布的释放孔(19),所述动态消毒箱(11)底端开凿有排气孔(20),所述排气孔(20)内安装有双向风扇(21),所述保护头套(10)外端固定连接有牵引环(1001),所述牵引环(1001)外端开凿有多个均匀分布的缓冲孔(1002),所述缓冲孔(1002)内壁固定连接有塑料薄膜(1003),所述保护头套(10)外端固定连接有多个均匀分布的纤维刺(1004)。2.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述接触半球头(17)外端固定连接有多个均与分布的半球形乳突(1701),所述半球形乳突(1701)的直径为50nm。3.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述释放导杆(1301)外端固定连接有一对位于压缩弹簧(18)内侧的防越线块(1302),所述防越线块(1302)位于消毒导管(13)上侧。4.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述压缩弹簧(18)由不锈钢材质制成,所述压缩弹簧(18)表面涂设有防锈漆。5.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述纤维刺(1004)由芳纶‑1414材质制成,所述保护头套(10)由海绵材质制成。6.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述消毒液存储箱(16)上端开凿有透气孔,所述透气孔内固定连接有分子筛,所述分子筛的孔径小于乙醇分子的粒径。7.根据权利要求1所述的一种基于计算机的多媒体设计系统,其特征在于:所述排气孔(20)内壁固定连接有过滤网(2001),所述过滤网(2001)位于双向风扇(21)下侧。8.根据权利要求1‑7任意一项所述的一种基于计算机的多媒体设计系统的使用方法,其特征在于:包括以下步骤:S1、在使用话筒(9)完毕后,学生可以转动话筒(9)至动态消毒箱(11)的正上方,启动双向风扇(21),使得双向风扇(21)将动态消毒箱(11)内的气体向下排出;S2、可以在动态消毒箱(11)引起空气流动时,通过塑料薄膜(1003)向下凹陷,从而提高塑料薄膜(1003)与空气的接触面积,并牵引保护头套(10)从话筒(9)脱落;S3、保护头套(10)跟随风进入到动态消毒箱(11)内且在翻转后与接触半球头(17)紧密

接触,并对接触半球头(17)挤压,推动释放导杆(1301)穿过橡胶片(14),从而促进液体乙醇的释放,并在风的作用下使乙醇挥发,通过释放孔(19)释放后对保护头套(10)消毒。
