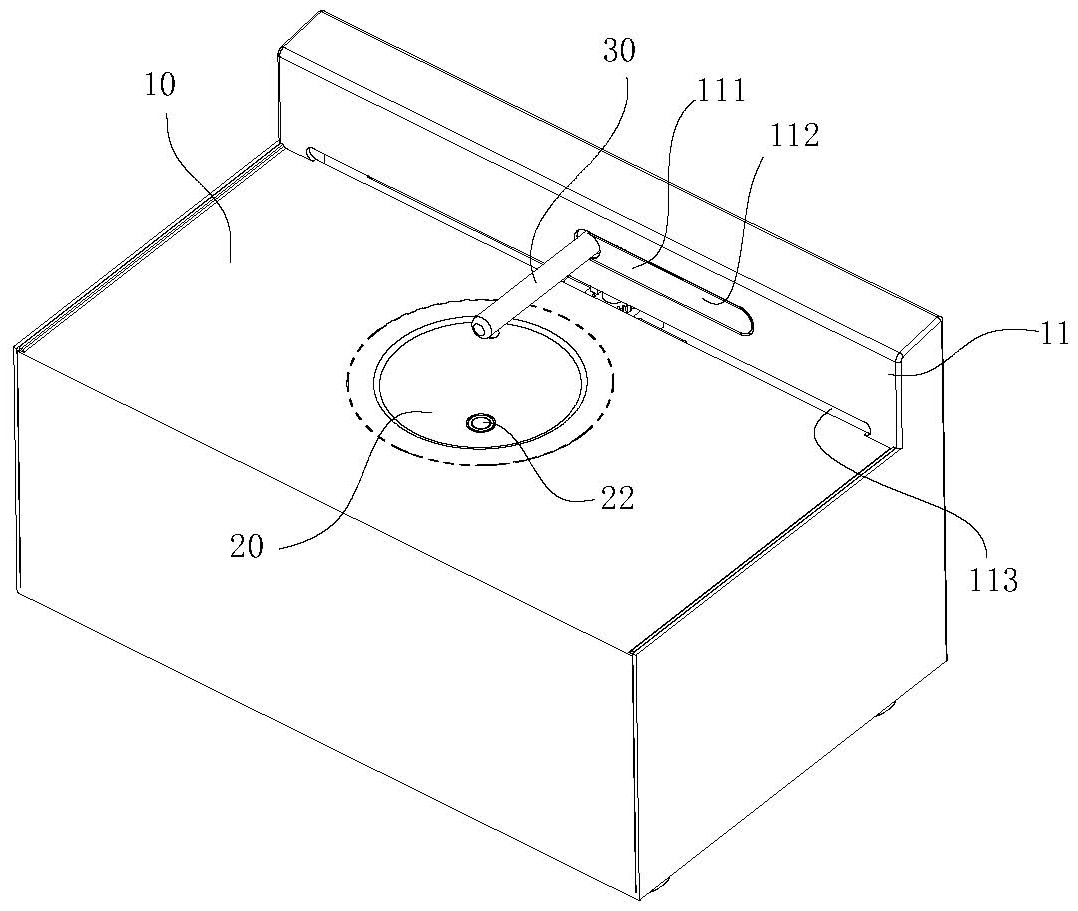

1.一种洗漱装饰一体式盥洗台，其特征在于：包括台面（10），所述台面（10）上设置有可形变台盆（20），所述可形变台盆（20）的上方位置设置有水龙头（30），所述可形变台盘（20）的下方设置有拉伸机构，所述拉伸机构用于将可形变台盆（20）向下拉伸成可使用的盆状结构；

所述拉伸机构设置在可形变台盘（20）外侧盆面位置，所述拉伸机构向上驱动，并且使得可形变台盆（20）与台面（10）形成一个完成的平面；

所述水龙头（30）的旁侧设置有台面赶水机构（70），所述台面赶水机构（70）用于将台面（10）及可变形台盆（20）上的水平赶出至集水装置内；

所述可形变台盆（20）的底部位置设置有排水口（21），所述排水口（21）内设置有塞体（22），所述塞体（22）处在最低位置时且与排水口（21）构成一个平面，所述塞体（22）上升至高位时且与排水口（21）构成一个平面，所述塞体（22）处在最低位置时，所述可形变台盆（20）的排水管（23）的上端管口处在打开状态。

2.根据权利要求1所述的洗漱装饰一体式盥洗台，其特征在于：所述可形变台盆（20）下盘面设置有拉伸片（41），所述拉伸片（41）呈等速螺旋线状结构布置，所述拉伸片（41）的一侧板面与可形变台盆（20）下盘面贴合固定，拉伸机构驱动拉伸片（41）的一端竖直向上及向下移动；所述可形变台盆（20）所在的台面（10）边沿设置有限位圈（12），所述拉伸片（41）的最外圈边缘与台面（10）边沿连接，所述拉伸片（41）的最外圈的板面与限位圈（12）抵靠或分离；

所述可形变台盆（20）的下盆面嵌入有加强片（50），所述加强片（50）与拉伸片（41）的延伸方向一致，所述加强片（50）上设置有连接卡板（51），所述连接卡板（51）延伸至拉伸片（41）的外侧盘面，所述加强片（50）上设置有顶紧栓（52），所述顶紧栓（52）的端部与拉伸片（41）的外侧盘面抵靠。

3.根据权利要求2所述的洗漱装饰一体式盥洗台，其特征在于：所述加强片（50）由内至外的螺旋方向与拉伸片（41）由内之外的螺旋方向一致，所述加强片（50）及拉伸片（41）复位时，所述加强片（50）与拉伸片（41）构成一个整板结构；所述拉伸片（41）的下板面水平悬伸有限位板（411），所述限位板（411）呈现间断式结构设置在拉伸片（41）的下板面位置处，相邻限位板（411）的板端上下布置且构成抵靠或分离配合；所述加强片（50）的下板面设置有限位卡槽（53），所述限位板（411）卡置在限位卡槽（53）内。

4.根据权利要求3所述的洗漱装饰一体式盥洗台，其特征在于：所述拉伸片（41）靠近中心位置处的一端设置有第一拉伸片（412），所述加强片（50）靠近中心位置处的一端设置有第二拉伸片（54），所述第一拉伸片（412）及第二拉伸片（54）竖直向下延伸布置，所述第一拉伸片（412）及第二拉伸片（54）分别与拉伸机构连接，拉伸机构驱动第一拉伸片（412）及第二拉伸片（54）竖直上下移动；所述第一拉伸片（412）的一端设置有第一拉伸槽板（413），所述第二拉伸片（54）的一端设置有第二拉伸槽板（541），所述第一拉伸槽板（413）及第二拉伸槽板（541）平行且长度方向水平布置，所述拉伸机构包括驱动辊（55），所述驱动辊（55）设置在第一拉伸槽板（413）及第二拉伸槽板（541）之间，所述驱动辊（55）与第一拉伸槽板（413）及第二拉伸槽板（541）垂直布置，所述驱动辊（55）的两端设置有驱动拨杆（551），所述驱动拨杆（551）与驱动辊（55）垂直布置，所述驱动拨杆（551）的杆端分别与第一拉伸槽板（413）及第二拉伸槽板（541）槽壁抵靠或分离。

5.根据权利要求4所述的洗漱装饰一体式盥洗台，其特征在于：所述驱动拨杆（551）的杆端设置有滚轮（552），所述滚轮（552）轮芯水平且与驱动辊（55）平行布置，所述滚轮（552）的轮缘与分别与第一拉伸槽板（413）及第二拉伸槽板（541）上下两侧槽壁抵靠或分离；所述驱动辊（55）的一端设置有驱动蜗轮（553），所述驱动蜗轮（553）与驱动蜗杆（554）配合，所述驱动蜗杆（554）转动式设置在机架上，所述驱动蜗杆（554）的一端与驱动电机（555）的输出轴连接；所述驱动拨杆（551）转动式设置在驱动辊（55）的一端，所述驱动辊（55）的一端套设有复位扭簧（556），所述复位扭簧（556）的两端分别与驱动辊（55）的一端及驱动拨杆（551）的一端连接套连接。

6.根据权利要求1所述的洗漱装饰一体式盥洗台，其特征在于：所述排水口（21）内嵌入有排水管（23），所述塞体（22）整体呈板状且两侧边沿设置有铰接杆（221），所述铰接杆（221）水平且与塞体（22）长度方向垂直，所述铰接杆（221）转动式设置在排水管（23）的外壁位置，所述铰接杆（221）上套设有扭簧（222），所述扭簧（222）使得塞体（22）的板面处在水平状态且实施对排水管（23）管口的封堵，所述铰接杆（221）的一端设置有拨动连杆（223），所述拨动连杆（223）与铰接杆（221）垂直布置，所述拨动连杆（223）的杆端设置有拨动绳线（224），拨动机构驱动拨动绳线（224）竖直移动且连动拨动连杆（223）摆动；

所述排水管（23）的下方位置设置有导向槽轮（225），所述拨动绳线（224）与导向槽轮（225）抵靠，所述拨动绳线（224）的一端与驱动杆（226）连接，所述驱动杆（226）上设置有拨料杆（2261），所述拨料杆（2261）上设置有拨动滚轮（2262），所述拨动滚轮（2262）与驱动条板（2263）抵靠，所述拨动滚轮（2262）沿着驱动条板（2263）向上移动使得塞体（22）位于排水管（23）呈现两种状态，其一是：所述排水管（23）处在最低端位置时，所述塞体（22）与排水管（23）的上端管口处在打开状态，其二是：所述排水管（23）向上移动时，所述塞体（22）与排水管（23）的上端管口处在打开状态，直至所述排水管（23）向上移动至最高位时，所述塞体（22）与排水管（23）的上端管口处在合闭状态。

7.根据权利要求1所述的洗漱装饰一体式盥洗台，其特征在于：所述水龙头（30）的底座（31）转动式设置在台面（10）一侧的立面（11）位置处，所述水龙头（30）长度方向水平延伸且延伸至可形变台盆（20）上方位置，所述水龙头（30）的底座转轴竖直且呈现两种状态，其一为：水龙头（30）旋转至立面（11）位置处的卡槽（111）内，其二为：水龙头（30）悬伸至可形变台盆（20）上方位置；

所述台面赶水机构（70）包括赶水直杆（71），所述赶水直杆（71）水平布置且与水龙头（30）的底座（31）同步转动，所述赶水直杆（71）与台面（10）及可形变台盆（20）上板面贴合。

8.根据权利要求7所述的洗漱装饰一体式盥洗台，其特征在于：所述水龙头（30）的底座（31）转动式设置在转轴（32）上，所述转轴（32）竖直布置，所述赶水直杆（71）的一端与转轴（32）连接，转动机构驱动赶水直杆（71）呈现180°的转动；

所述转轴（32）上套设有压缩扭簧（33），所述压缩扭簧（33）的两端分别与底座（31）及转轴（32）连接，所述压缩扭簧（33）使得水龙头（30）在常态下伸出至可形变台盆（20）上方位置；

所述赶水直杆（71）的一端设置有转盘（72），所述转盘（72）转动式设置在转轴（32）上，所述转盘（72）上设置有拨动凸柱（721），所述拨动凸柱（721）偏心式设置在转盘（72）的上盘面，所述底座（31）上水平悬伸有连动凸柱（311），所述拨动凸柱（721）与连动凸柱（311）抵靠或分离。

9.根据权利要求8所述的洗漱装饰一体式盥洗台，其特征在于：所述转盘（72）的外圈设置有驱动齿圈（722），所述驱动齿圈（722）与蜗杆（73）配合，所述蜗杆（73）的一端与电机（74）的转轴连接；

所述卡槽（111）的槽口处设置有盖板（112），所述盖板（112）的上边缘铰接设置在卡槽（111）的槽口位置，所述盖板（112）的铰接轴水平且与卡槽（111）的长度方向平行布置，所述水龙头（30）与盖板（112）抵靠或分离；

所述立面（11）与台面（10）的结合位置设置有避让赶水直杆（71）的避让开口（111），所述集水装置包括设置在台面（10）下方的接水槽（61），所述接水槽（61）槽底倾斜布置且低端位置通过软管与排水装置连通。
