专利号: 2020104377233
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

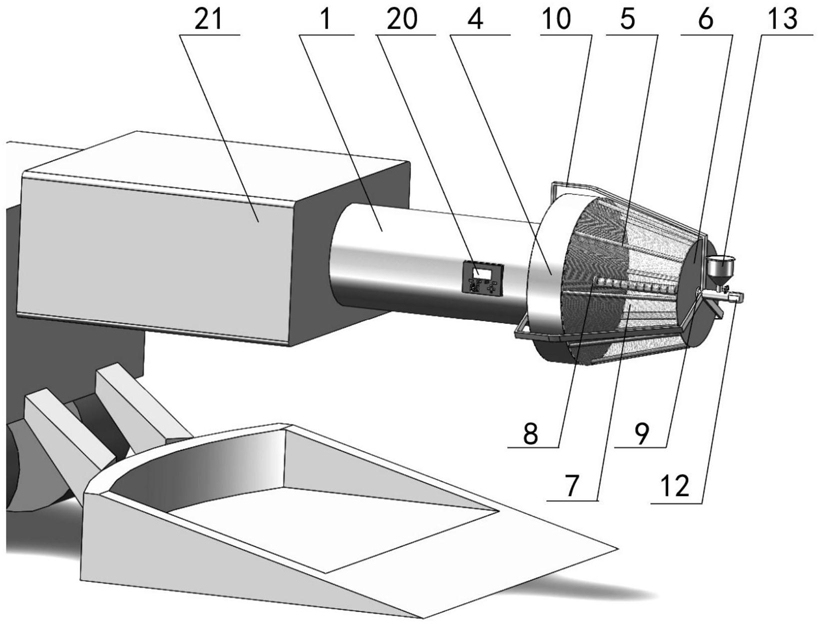

1.一种综掘面截割粉尘发生器,其包括模拟摇臂,该模拟摇臂上设置有交流伺服电动机,该交流伺服电动机上设置有动力输出轴,其特征在于,该动力输出轴上设置有封闭式圆柱壳体,该封闭式圆柱壳体上设置有刚性骨架,刚性骨架的前端设置有薄圆盘,刚性骨架与薄圆盘之间布置有筛网,封闭式圆柱壳体、刚性骨架、薄圆盘与筛网形成模拟截割头外表面;模拟截割头外表面内布置有套筒,该套筒的一端通过第一轴承布置在封闭式圆柱壳体上,另一端穿过薄圆盘,所述的另一端与薄圆盘通过第二轴承相联接,所述的另一端通过一加固钢架固定在上述模拟摇臂上;该套筒在朝向竖直向下方向的一侧设置有若干个排尘条隙,上述另一端上布置有送尘机构;随模拟截割头外表面转动,粉尘通过上述若干个排尘条隙持续、定量的沿模拟截割头外表面均匀发尘;上述送尘机构包括送尘轴,送尘轴上设置有螺旋叶片,送尘轴沿套筒的轴向布置在套筒内,送尘轴通过第三轴承与套筒相联接;所述的另一端上设置有送尘管,送尘管上设置有储尘罐,送尘管内设置有转动叶轮,该转动叶轮的转轴从送尘管一侧穿出,该转轴穿出的端头上设置有从动齿轮;所述另一端的端头上设置有驱动电动机,送尘轴上设置有驱动齿轮,驱动电动机的动力轴与送尘轴相连接,从动齿轮与驱动齿轮相啮合;储尘罐内的粉尘通过送尘管落下,粉尘随送尘轴的转动,将落入套筒的粉尘向套筒另一端持续、定量的输送。2.根据权利要求1所述的综掘面截割粉尘发生器,其特征在于,上述储尘罐由圆柱形和漏斗形组成,整体高度为200~300mm,漏斗形部分的斜度为45°~70°,圆柱形部分高度为150mm,内径为150mm;储尘罐配置有盖子。3.根据权利要求1所述的综掘面截割粉尘发生器,其特征在于,上述交流伺服电机配置有PLC控制器,该PLC控制器配置有PLC控制显示器。4.一种使用如权利要求1所述综掘面截割粉尘发生器的测试方法,其包括以下步骤:设定交流伺服电动机的转速、时间参数,通过动力输出轴带动模拟截割头外表面转动;待转动稳定后,启动连接在套筒末端的驱动电动机;驱动电动机通过驱动齿轮带动转动叶轮转动,将储尘罐内落下的粉尘打散,并带动套筒内送尘轴转动,送尘轴上的螺旋叶片推动落入套筒内的粉尘持续、定量的向套筒另一端输送;粉尘在重力作用下经过排尘条隙时均匀排出;在离心力和内部旋流作用下,粉尘透过筛网扩散到空气中,持续、定量的沿模拟截割头外表面均匀发尘;并记录相关测试数据,直至模拟测试完毕。
