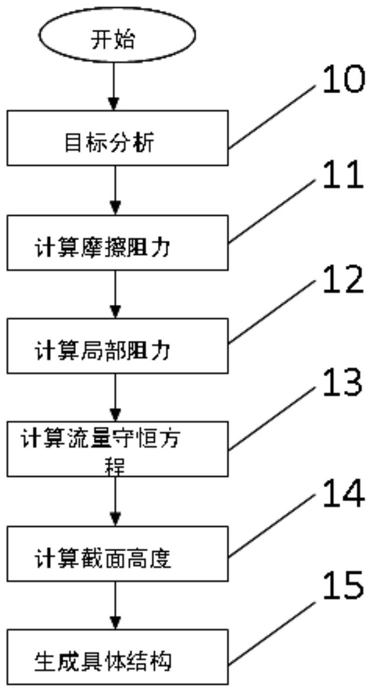

1.一种提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:包括如下步骤:(1),目标分析:确保各喷嘴上下游静压降保持恒定;
(2),计算摩阻力:由经验公式得到摩擦阻力系数,由第一段截面风道宽度和高度得到水力直径,由水力直径和动态粘度获得雷诺数,再由以上三个公式计算第一段风道的摩擦阻力;
( ),计算局部阻力:查找流体局部阻力系数表,获得对应的局部阻力系数,由动压降计算第一段局部阻力;
(4),计算流量守恒方程:保持每个喷嘴静压恒定的充分条件是动压降等于相邻喷嘴之间的总压损失;由步骤(2)、(3)计算获得的摩擦阻力与局部阻力,计算出下一截面的动压降;
(5),计算截面高度:由步骤(4)计算获得的动压降,计算出下一截面的速度,由流量与风道宽度计算出第二段截面的高度;
(6),生成具体结构:由步骤(5)计算获得的各截面高度,列构成数据集,继而采用数值拟合技术,获取具有最小误差的拟合曲线,得到风道的表面流形和具体的风道结构。
2.如权利要求1所述的提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:所述步骤(1)中,为确保各喷嘴上下游静压降保持恒定,每个喷嘴的质量流量相同;每个喷嘴的质量流量计算公式如下:其中Qtotal表示风道入口的总容积率,n表示风道的喷嘴总数。
3.如权利要求3所述的提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:所述步骤(2)中,摩擦阻力的计算公式如下:其中Pf(i-(i+1))表示i段至i+1段风道的摩擦阻力,L表示i段与i+1段风道长度,f表示摩擦阻力系数,D表示水力直径,e表示粗糙度,Re表示雷诺数,μ表示动态粘度,w表示截面风道宽度,h表示截面风道高度。
4.如权利要求1所述的提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:所述步骤(3)中,所述局部阻力计算公式如下:Pl(i-(i+1))=Pd*δ
其中Pl(i-(i+1))表示i段至i+1段风道的局部阻力,δ表示局部阻力系数。
5.如权利要求1所述的提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:所述步骤(4)中,所述流量守恒方程如下:Pd(i)+Ps(i)=Pd(i+1)+Ps(i+1)+Pf(i-(i+1))+Pl(i-(i+1))Ps(i)=Ps(i+1)
Pd(i)-Pd(i+1)=Pf(i-(i+1))+Pl(i-(i+1))其中Pd(i)表示第i段风道的动压,Ps(i)表示第i段风道的静压。
6.如权利要求1所述的提升宽幅多喷嘴风道喷风均匀性的方法,其特征在于:所述步骤(5)中,截面高度计算公式如下:其中Si+1表示第i+1段的截面面积,Q(i-i+1)表示截面i至截面i+1的空气流量,hi+1表示第i+1段的高度。
