专利号: 2020104417033
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

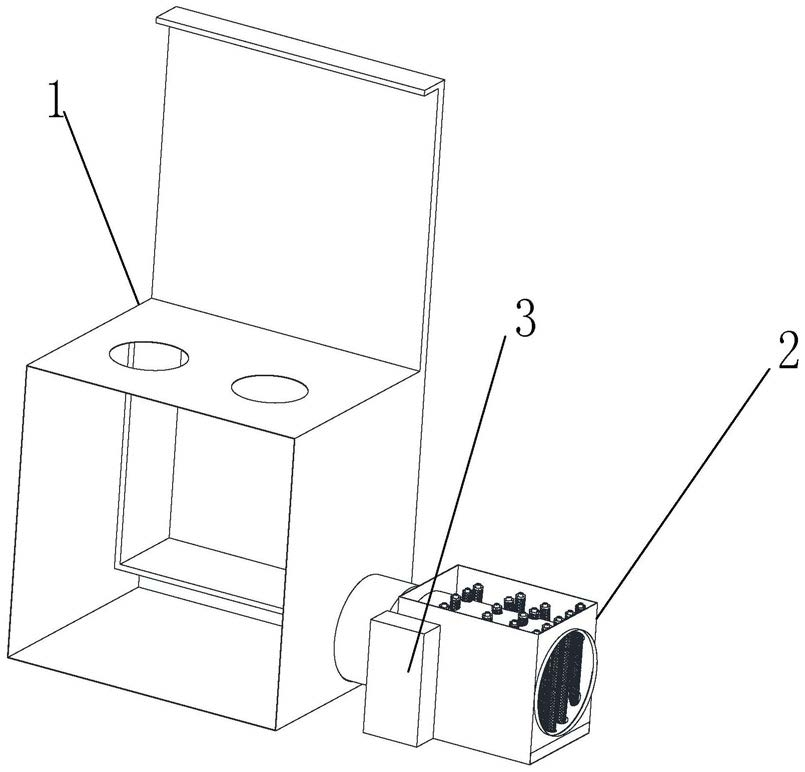

1.一种集成灶用油烟分离装置,包括油烟分离器,其特征在于:还包括水循环冷却器;

所述的油烟分离器包括风管、箱体、吸油装置、积油盒、多孔隔板和箱体盖板;所述的风管开设有沿轴向交替排布的多个孔组一和多个孔组二;所述的孔组一包括n个孔位,n≥3;所述的孔组二包括n‑1个孔位;孔组一的孔位与孔组二的孔位在风管周向位置上错位排布;孔位贯通风管的上半圆部分和下半圆部分;风管固定在箱体开设的水平安装孔处,且风管两端伸出箱体外;所述的多孔隔板置于风管底部,并固定在箱体内,将箱体分为两层;箱体下层空腔侧部开设有抽拉口,积油盒由抽拉口插入箱体下层空腔内;所述箱体的顶部可拆卸固定有箱体盖板;风管的每个孔位处设置一个吸油装置;所述的吸油装置包括轴承、轴承杆、圆柱形铁丝网和轴承管;所述的轴承杆顶端与箱体盖板固定;所述的轴承管通过轴承支承在轴承杆上;吸油棉固定套置在轴承管外,圆柱形铁丝网固定套置在吸油棉外;每个吸油装置的轴承杆底端插入多孔隔板对应的一个竖直孔内,每个吸油装置的轴承杆、圆柱形铁丝网和轴承管均穿过风管对应的一个孔位;所述的水循环冷却器包括水循环控制室和U型管;

所述的U型管设置在风管前端;U型管的输入端和输出端由U型管开设的两个过孔穿出,且均穿入水循环控制室内;U型管与水循环控制室内的循环泵及水箱串联。

2.根据权利要求1所述的一种集成灶用油烟分离装置,其特征在于:所述的轴承管通过两个以上的轴承支承在轴承杆上。

3.根据权利要求1或2所述的一种集成灶用油烟分离装置的油烟分离方法,其特征在于:该方法具体如下:

将风管前端与集成灶的出风口连通;当集成灶工作吸附油烟时,油烟经集成灶的出风口到达风管,首先接触到风管前端的U型管,被U型管内的水降温,然后继续在风管内传输,经过各个吸油装置时与吸油装置的圆柱形铁丝网接触;随着油烟从风管前端至后端的输送过程中,油烟中的油逐渐在各吸油装置的圆柱形铁丝网上冷凝液化,并被各个吸油装置上的吸油棉吸附;而吸油装置中带有轴承,在风力的带动下,圆柱形铁丝网、吸油棉和轴承管一同绕轴承杆旋转,使得吸油棉的正面和背面均接触到油烟;同时,圆柱形铁丝网、吸油棉和轴承管在风力带动下旋转,减小吸油装置对集成灶的出风口处风量的影响;最后,油滴在吸油棉中向下沉降,并通过多孔隔板进入积油盒中被收集,而烟气由风管后端排出。

4.根据权利要求3所述的一种集成灶用油烟分离装置的油烟分离方法,其特征在于:在清洗油烟分离器时,只需取出箱体盖板,吸油装置便被一同被取出,然后对风管内壁以及各吸油装置的圆柱形铁丝网表面进行清洗。

5.根据权利要求3所述的一种集成灶用油烟分离装置的油烟分离方法,其特征在于:吸油棉吸满油需要更换时,取出箱体盖板后,取下吸油装置的圆柱形铁丝网,然后更换新的吸油棉,套上圆柱形铁丝网,最后使各吸油装置对准风管上相应的孔位,盖上箱体盖板。
